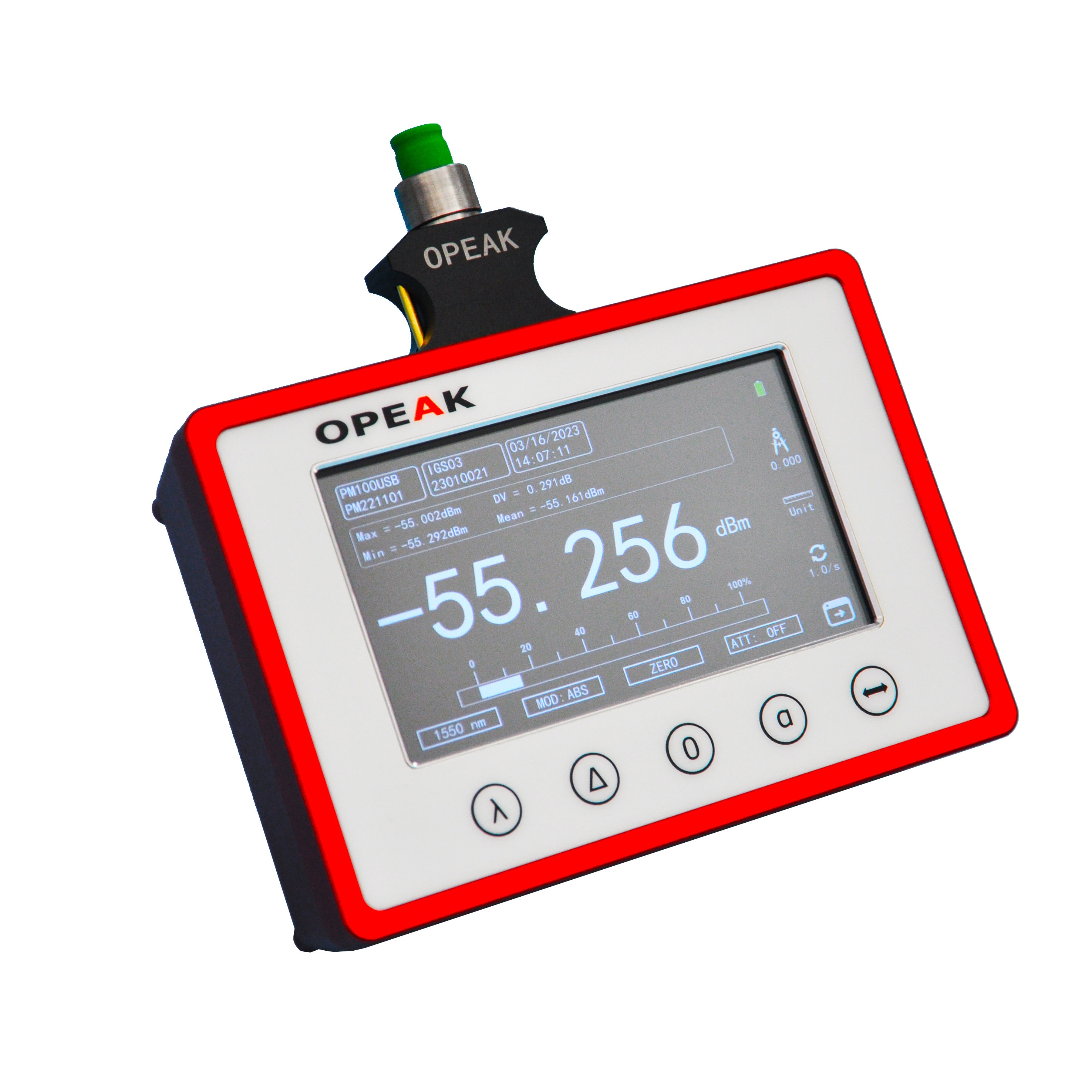

PM100USB - измеритель мощности лазерного излучения
Измеритель мощности PM100USB предназначен для работы с датчиками мощности OPEAK для измерения оптической мощности лазерного излучения, других монохроматических или близких к монохроматическим источников света, совместим с фотодиодами, интегрирующими сферами и датчиками, предназначенными для использования в видимом и ИК-диапазоне. Интерфейс устройства обеспечивают быстрый доступ к настройке длины волны или спектра источника, дельта-режиму, который показывает изменение мощности по сравнению с выбранным пользователем значением, и функции обнуления и поправки на влияние внешних устройств. Сенсорный экран с настраиваемой яркостью обладает чувствительностью, позволяющей работать в латексных, нитриловых или хлопчатобумажных перчатках.
Данные измерений отображаются на дисплее в режиме реального времени, а также могут быть записаны в промежутке времени и выведены в виде графика с помощью USB-подключения к ПК и специального ПО, которое может обрабатывать данные с 8 измерителей одновременно. Измеритель мощности PM100USB обладает разъемом для «горячей» замены датчиков OPEAK, а также дополнительными 14-контактным входом и 3,5-мм монофоническим аудио разъемом (2P) для работы с совместимыми сторонними и пользовательскими датчиками. В комплект поставки входит адаптер BNC для подключения осциллографа или другого устройства.
Особенности:
- Работа с источниками постоянного сигнала.
- Спектральная калибровка и поправки на затухание настраиваются пользователем.
- Дисплей с сенсорным экраном.
- Интерфейс USB 2.0 для дистанционного управления, передачи данных и зарядки.
- До 10 часов работы от аккумулятора.
- Доступны обновление и калибровка датчиков.
- Программное обеспечение для ПК.
| Параметр | Значение | Единицы измерения | |
|---|---|---|---|
| Совместимые датчики |
Встроенный фотодиодный датчик Фотодиодные датчики пигтейл типа Интегрирующая сфера до 5 мА |
||
| Дисплей | Тип |
3,5" TFT, 320 x 240 пикселей, 16-битный цветной |
|
| Размеры экрана | 71,3 х 53,7 | мм | |
| Частота экрана | 2 | Гц | |
| Формат данных |
Числовой, гистограмма, график тренда, статистика |
||
| Подсветка |
LED, регулируемая |
||
| Особенности |
Сенсорный емкостной экран, кнопки, 2 вставки с резьбой M4 для крепления на задней стороне |
||
| Аналоговый выход | Разъем |
3,5 мм аудиоразъем (2P) с адаптером BNC |
|
| Сигнал | Усиленный неизмененный входной сигнал |
|
|
| Напряжение | 0 - 2 | В | |
| Точность | ± 3 | % | |
| Полоса пропускания | До 100 (зависит от датчика и настроек) | кГц | |
|
Дополнительный вход/выход |
Разъем |
Разъем 2х7 пин, гнездо 0,1 дюйма 4 разъема GPIO |
|
| Функция |
2 x 10-разрядных АЦП для датчиков внешней температуры и относительной влажности +3,3 В, +/- 2,5 В (макс. 100 мА) |
|
|
|
Датчик температуры, встроенный в оптический датчик |
Тип датчика температуры |
Термистор |
|
|
Диапазон измерения |
-10..+80 |
°C |
|
|
Внешний датчик температуры |
Поддерживаемые датчики |
Термстор NTC, 0,1-100 кОм, В-параметр 1000-9999 К |
|
|
Диапазон измерения |
-10..+80 |
°C |
|
|
Разъем |
2,5 мм стерео аудиоразъем (3Р) |
|
|
|
Память |
Тип |
NAND Flash |
|
| Объем |
1 |
Гб | |
|
Интерфейс |
Тип |
USB 2.0 |
|
| Разъем |
Mini-B USB |
|
|
| Питание | Аккумулятор |
LiPo, 3,7 В, 2600 мАч |
|
|
Зарядное устройство |
Встроенный, ток заряда: 0,5/1 А |
|
|
|
Разъем питания |
Mini USB |
|
|
|
Источник питания |
AC/DC зарядное устройство (USB) Вход: AC 110-240 В / 50-60 Гц; Выход: DC 5 В / 2 А |
|
|
|
Общие сведения |
Диапазон рабочей температуры |
0 - 40 | °C |
|
Диапазон температуры хранения |
-30 - 80 |
°C |
|
| Габаритные размеры |
138 х 97,5 х 42 |
мм | |
| Масса |
0,35 |
кг | |
| Совместимость с датчиками | Тип датчика |
Фотодиодные датчики мощности |
|
| Тип выходного сигнала |
Ток |
|
|
| Разъем |
DB9 (F) |
|
|
| Единицы измерения |
Вт, дБм |
|
|
| Диапазон чувствительности |
50 нА, 500 нА, 5 мкА, 50 мкА, 500 мкА, 5 мА Выбор диапазона в Вт зависит от типа датчика |
|
|
|
Разрешение экрана |
1/Чувствительность |
пА/(А/Вт) |
|
|
АЦП |
16 | бит | |
| Погрешность | 2,7 | % | |
| Линейность | 1,3 | % | |
- Оптоволоконные сенсорные системы.
- Тестирование пассивных компонентов.
- Измерение оптической мощности.
- Волоконно-оптическая линия связи.
