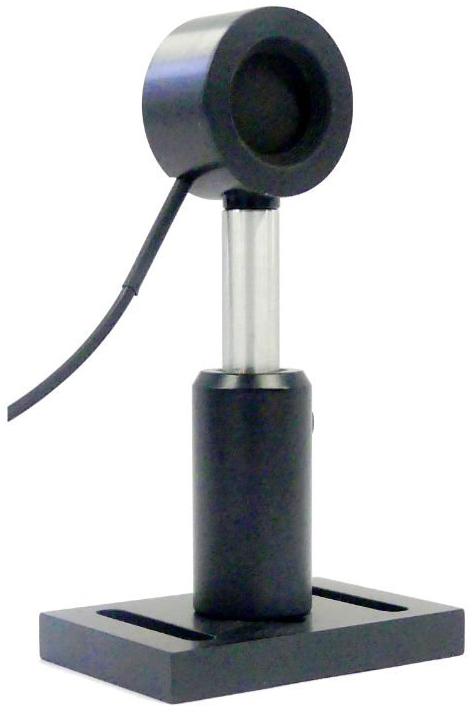

PEM 21 - пироэлектрический датчик с широкополосным поглощающим покрытием

Измерительные головки серии PEM отличаются высоким соотношением сигнал/шум благодаря их высокой чувствительности. Детектор покрыт широкополосным поглощающим слоем с большим порогом повреждения.
  • Диапазон измеряемой энергии 5 мкДж - 200 мДж.
  • Спектральный диапазон 190-2500 нм.
  • Диаметр активной области 21 мм.
  • Высокое соотношение сигнал/шум.
Производитель:  SLT SENSOR- UND LASERTECHNIK

Поверхность детектора покрыта черным поглощающим слоем, который обладает постоянным поглощением в спектральном диапазоне от 185 нм до 2,5 мкм. Особенность измерителей - высокая чувствительность к излучению и нечувствительность к помехам, что позволяет измерять лазерные импульсы в мкДж диапазоне без дополнительного усилителя.

Максимальная частота повторения импульсов зависит от внутренней емкости детектора. Все детекторы могут быть соединены при помощи BNC коннектора с сопротивлением осциллографа 1 МОм. Малая нагрузка резистора может быть использована при получении наибольшей частоты повторения импульсов.

Особенности:

  • Диапазон измеряемой энергии 5 мкДж - 200 мДж.
  • Спектральный диапазон 190-2500 нм.
  • Диаметр активной области 21 мм.
  • Высокое соотношение сигнал/шум.

Параметр Значение Ед.измерения
Диаметр активной области 21 мм
Диапазон измеряемой энергии с осциллографом
0,005-200 мДж
Чувствительность
50-150 (1 МОм)
30-80 (100 кОм)
В/Дж
Частота повторения с осциллографом 25 (1 МОм)
50 (100 кОм)
Гц
Диапазон измеряемой энергии с PEM 710
0,0005-200 мДж
Частота повторения с PEM 710
100 Гц
Макс.длительность импульса
2 мс
Спектральный диапазон
190-2500 нм
Плотность мощности
8 МВт/см2
Плотность энергии
80 (длительность 10 нс)
160 (длительность 20 нс)
мДж/см2
Средняя моощность
0,15 Вт/см2
Точность
2 %
Размер
Ø 40 х 22 мм
Коннектор
BNC, длина кабеля 1,5 м, Е-коннектор с EEPROM

  • Научные исследования.
  • Тестирование и измерение.
  • Метрология.

Модель Описание
PEM 21 Пироэлектрический датчик с широкополосным поглощающим покрытием. Диапазон измеряемой энергии 5 мкДж - 200 мДж. Спектральный диапазон 190-2500 нм. Диаметр активной области 21 мм.
