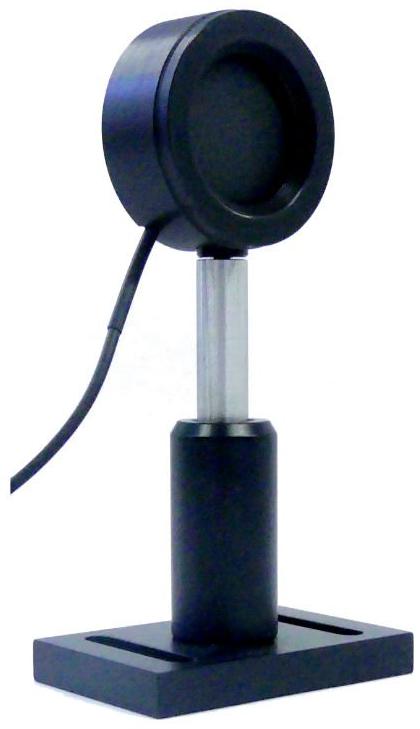

PEM 34 - пироэлектрический датчик с широкополосным поглощающим покрытием
Измерительные головки серии PEM отличаются высоким соотношением сигнал/шум благодаря их высокой чувствительности. Детектор покрыт широкополосным поглощающим слоем с большим порогом повреждения.
- Диапазон измеряемой энергии 15 мкДж - 500 мДж.
- Спектральный диапазон 190-2500 нм.
- Диаметр активной области 34 мм.
- Высокое соотношение сигнал/шум.
Производитель: SLT SENSOR- UND LASERTECHNIK
Поверхность детектора покрыта черным поглощающим слоем, который обладает постоянным поглощением в спектральном диапазоне от 185 нм до 2,5 мкм. Особенность измерителей - высокая чувствительность к излучению и нечувствительность к помехам, что позволяет измерять лазерные импульсы в мкДж диапазоне без дополнительного усилителя.
Максимальная частота повторения импульсов зависит от внутренней емкости детектора. Все детекторы могут быть соединены при помощи BNC коннектора с сопротивлением осциллографа 1 МОм. Малая нагрузка резистора может быть использована при получении наибольшей частоты повторения импульсов.
Особенности:
- Диапазон измеряемой энергии 15 мкДж - 500 мДж.
- Спектральный диапазон 190-2500 нм.
- Диаметр активной области 34 мм.
- Высокое соотношение сигнал/шум.
| Параметр | Значение | Ед.измерения |
|---|---|---|
| Диаметр активной области | 34 | мм |
|
Диапазон измеряемой энергии с осциллографом
|
0,015-500 | мДж |
|
Чувствительность
|
20-70 (1 МОм) 10-40 (100 кОм) |
В/Дж |
| Частота повторения с осциллографом |
25 (1 МОм) 80 (100 кОм) |
Гц |
|
Диапазон измеряемой энергии с PEM 710
|
0,0015-500 | мДж |
|
Частота повторения с PEM 710
|
75 | Гц |
|
Макс.длительность импульса
|
2 | мс |
|
Спектральный диапазон
|
190-2500 | нм |
|
Плотность мощности
|
8 | МВт/см2 |
|
Плотность энергии
|
80 (длительность 10 нс) 160 (длительность 20 нс) |
мДж/см2 |
|
Средняя моощность
|
0,15 | Вт/см2 |
|
Точность
|
2 | % |
|
Размер
|
Ø 56 х 22 | мм |
|
Коннектор
|
BNC, длина кабеля 1,5 м, Е-коннектор с EEPROM |
- Научные исследования.
- Тестирование и измерение.
- Метрология.
