EOML10-532 - ячейка Поккельса
EOML10-532 - ячейка Поккельса, необходимая для модуляции поляризованного излучения.
- Длина волны 532 нм.
- Размер апертуры 10 мм.
- Напряжение λ\4 2,5 кВ.
- Материал KD*P.
Производитель: LBTEK

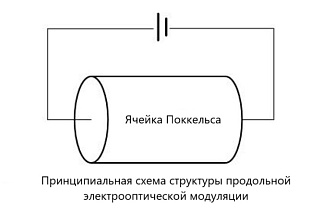

EOML10-532 — это ячейка Поккельса, в которой используется продольный электрооптический эффект, возникающий в кристалле KD*P. Этот кристалл похож на волновую пластинку, и его фазовая задержка зависит от приложенного электрического поля. В результате, состояние поляризации света, проходящего через электрооптический кристалл, меняется при изменении приложенного электрического поля. При продольном электрооптическом эффекте свет распространяется параллельно электрическому полю, и величина напряжения не зависит от размера апертуры. Это позволяет значительно увеличить апертуру для пропускания света.
Особенности:
- Высокая оптическая однородность.
- Высокий коэффициент затухания.
- Высокий коэффициент пропускания
| Параметр | Значение | Ед. измерения |
|---|---|---|
|
Материал оптического компонента
|
KD*P | - |
|
Размеры
|
Ø25,4×39,0 | мм |
|
Апертура
|
10 | мм |
|
Рабочая длина волны
|
532 | нм |
|
Просветляющая пленка (532 нм)
|
Ravg≤0,2 | % |
|
Коэффициент пропускания (532 нм)
|
≥98 | % |
|
Материал корпуса
|
POM | - |
|
Порог повреждения
|
> 5 Дж/см2, 532 нм, 10 Гц, 10 нс | - |
|
Диапазон частоты повторения
|
≤1 | кГц |
|
Vλ\4
|
≤2,5 | кВ |
|
Емкость
|
≈6 | пФ |
|
Коэффициент статического затухания
|
≥1000:1 |
- |
|
Коэффициент динамического затухания
|
≥1000:1 |
- |
|
Вывод
|
PIN | - |
|
Температура хранения
|
0 - 40 |
°C |
|
Относительная влажность
|
20 - 50 | % |
- Модуляция добротности.
- Регенеративное усиление.
- Выбор импульсов.
- Инверсия резонатора.
- Высокочастотная оптическая коммутация.
- Прерыватели.
- Стабилизация оптической мощности.
