XCP25-VIS-M - тонкопленочные круговые поляризаторы

Круговые поляризаторы – это оптические элементы, которые пропускают свет только с определенной циркулярной поляризацией (левой или правой). Как правило, они состоят из двух компонентов:
1. Линейный поляризатор - пропускает  свет только в определенной плоскости.
2. Четвертьволновая (λ/4) пластина - преобразует линейно поляризованный свет в циркулярно поляризованный свет (или наоборот). Ориентация этой пластинки относительно линейного поляризатора определяет, будет ли генерироваться левая или правая циркулярная поляризация.

Тонкопленочные круговые поляризаторы XCP25-VIS-M предназначены для взаимного преобразования состояний линейной и круговой поляризации. Это становится возможным благодаря наличию линейно поляризующей пленки и четвертьволновой пластины, которые ориентированы друг относительно друга под углом ±45°.

Линейный поляризатор пропускает световые колебания в одной плоскости. Затем пластинка четверть-волны преобразует эту плоскость в вращающееся электрическое поле, создавая циркулярную поляризацию. Четвертьволновые пластинки поляризатора сделаны из материала N-BK7, а их контактирующие с воздухом поверхности покрыты широкополосным антибликовым покрытием (400 нм-700 нм).

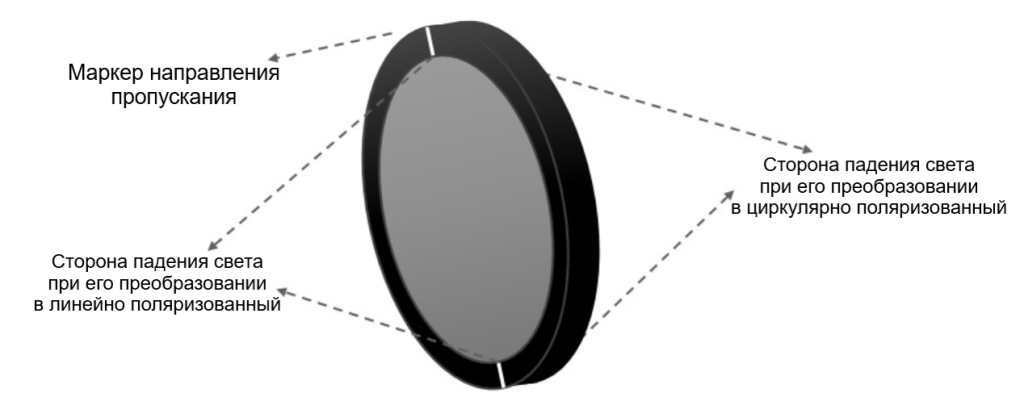

Круговой поляризатор может преобразовывать падающий естественный свет или свет любой поляризации в левую или правую круговую поляризацию, и, напротив, преобразовывать левую или правую круговую поляризацию в линейную поляризацию. На лицевой стороне металлического крепежного кольца поляризатора нанесены маркеры, которые показывают направление падения луча, необходимое для достижения различных эффектов преобразования поляризации: при падении светового луча произвольной поляризации со стороны маркеров он приобретает круговую поляризацию; когда луч света с круговой поляризацией падает с противоположной стороны, он преобразуется в свет с линейной поляризацией.

Маркеры также показывают и направление пропускания внутренней линейной поляризационной составляющей. В случае, когда требуется получить свет с круговой поляризацией, а падающий луч линейно поляризован, необходимо обеспечить направление поляризации падающего луча параллельно направлению шкалы, чтобы увеличить энергию выходного луча; когда падающий луч имеет круговую поляризацию, направление поляризации выходящего луча с линейной поляризацией должно быть параллельно направлению шкалы.

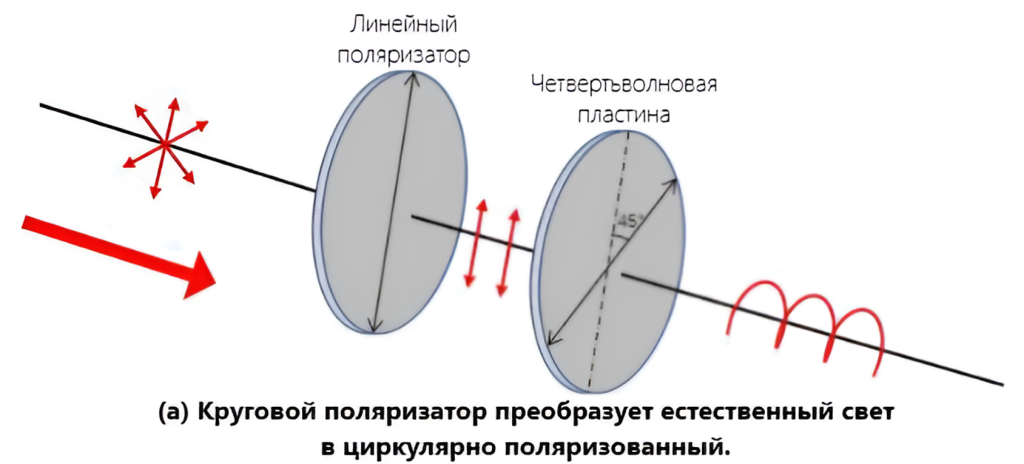

Световой луч произвольной поляризации проходит через слой линейной поляризационной пленки, становясь линейно поляризованным светом, который затем падает проникает через четвертьволновую пластину и превращается в левовращающий (LCP) или правовращающий (RCP) циркулярно поляризованный свет.
Если падающий свет линейно поляризован, рекомендуется ориентировать направление поляризации падающего света параллельно направлению пропускания слоя линейной поляризационной пленки. Это обеспечит максимальное использование энергии светового потока.
