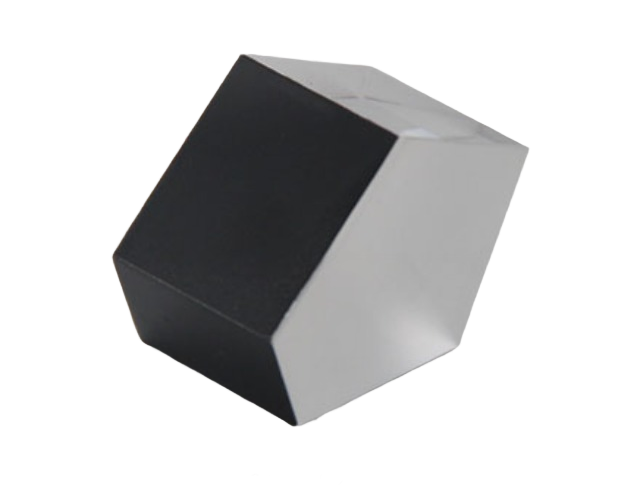

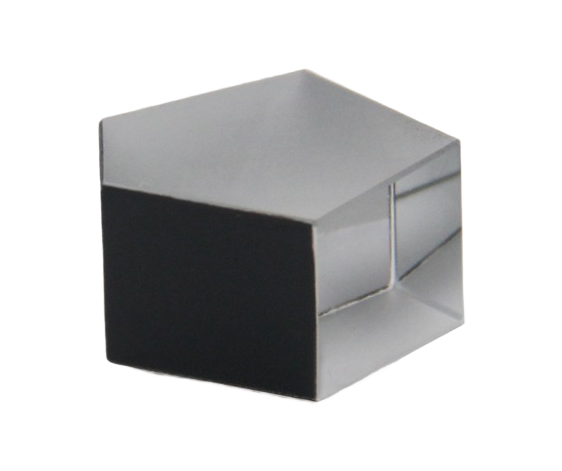

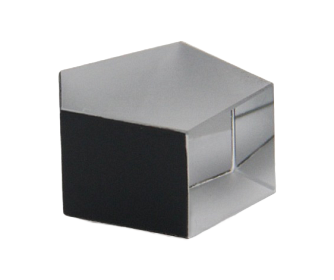

РТР - пятиугольные призмы

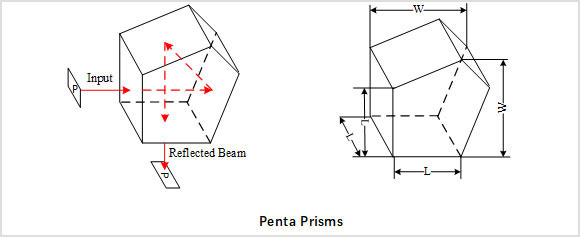

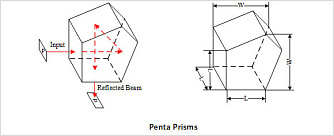

Благодаря углу между отражающими гранями, который составляет 45°, пентапризма обеспечивает отклонение луча на 90° независимо от угла падения входного луча.

  • Материал оптического компонента: N-BK7.
  • Диапазон длин волн: 450 нм - 20 мкм.
  • Размер (Д/Ш): 20/ 28 мм.
  • Применение: изменение направления излучения.
Производитель:  LBTEK

Компания LBTEK предлагает пятиугольные призмы, так называемые пентапризмы, серии РТР. Пентапризмы предназначены для отклонения падающего светового луча или изображения на 90°, сохраняя при этом исходное изображение без образования перевернутых или обратных изображений. Ключевым преимуществом этих призм является отсутствие необходимости в точной юстировке, что делает их незаменимыми в задачах, где требуется прецизионное отклонение луча. Призма имеет две отражающие грани с алюминиевым покрытием, и три грани, покрытые инконелем, представляющим собой сплав никеля с хромом и железом, с защитным слоем черной краски. Призмы серии РТР изготовлены из высококачественного оптического стекла N-BK7. Диапазон длин волн: 450 нм - 20 мкм. К заказу доступны призмы размером (Д/Ш): 20/ 28 мм.

Параметр Значение  Ед.измерения
Материал
N-BK7

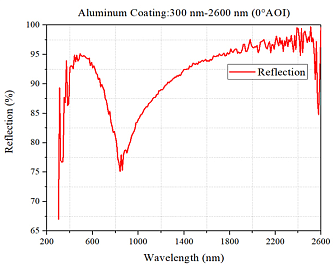

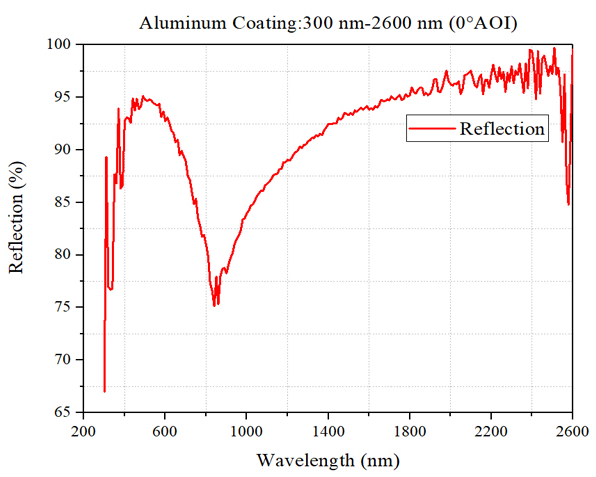

Покрытия
алюминиевое/инконель
Диапазон длин волн
450 - 20000 нм
Размер (Д/Ш)
20/28 мм
Размерный допуск
±0,1 мм
Угол отклонения пучка
90°±4 угл.мин
Угловой допуск
±1 угл.мин
Прозрачность
70 %
Плоскостность(@ 633 нм)
λ/10
Качество обработки поверхности
40/20 s/d


Модель Описание
PTP1-20-14×14 Пятиугольная призма. Диапазон длин волн: 450 нм - 20 мкм, покрытие: алюминиевая пленка. Размеры (Д/Ш): 20/ 28,28 мм.
