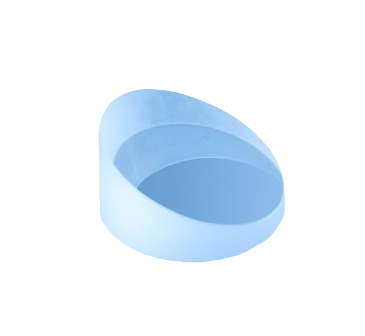

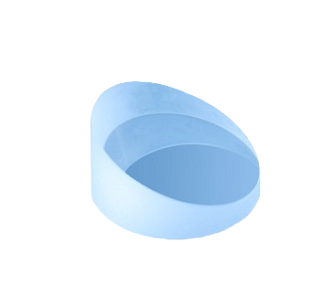

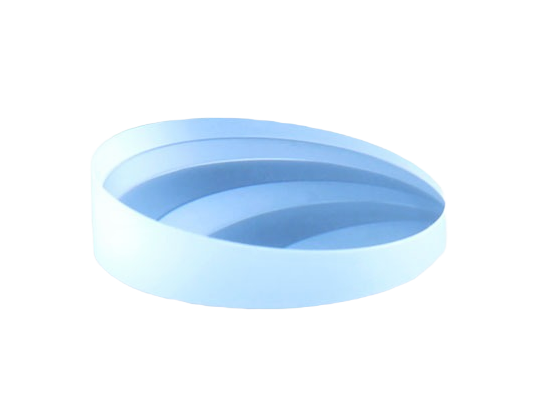

СW - клиновидные призмы
- Материал: N-BK7.
- Без покрытия.

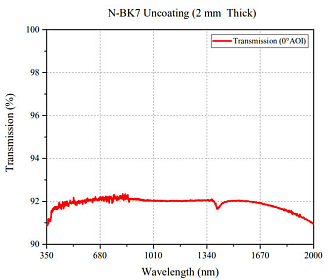

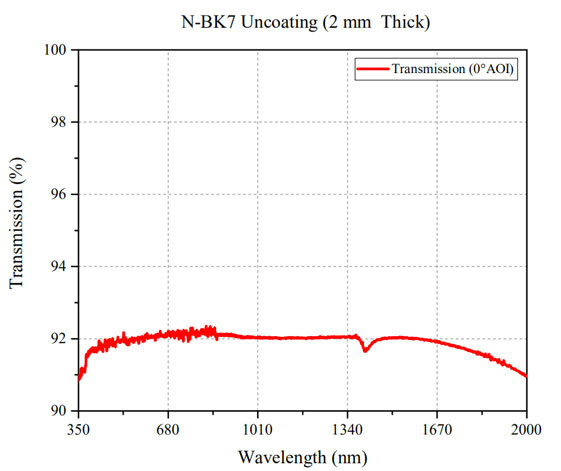

- Диапазон длин волн: 350 нм - 2,0 мкм.
- Угол отклонения: 2°/ 4°/ 6°/ 10°.

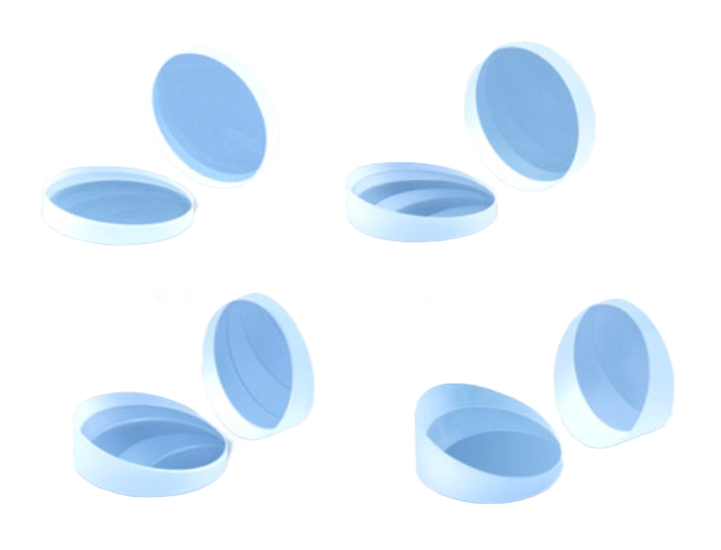

Компания LBTEK предлагает высокоточные оптические клиновидные призмы без покрытия серии CW. Клиновидные призмы предназначены для точного отклонения светового луча и могут использоваться как по отдельности, так и в паре. Величина отклонения луча напрямую зависит от угла клина призмы. Вращение одной клиновидной призмы позволяет осуществлять круговое сканирование. Комбинация из двух вращающихся клиновидных призм обеспечивает сканирование объекта в зависимости от метода сканирования. Клиновидные призмы серии CW изготовлены из высококачественного оптического стекла N-BK7. К заказу доступны клиновидные призмы без покрытия серии CW с диаметром 25,4 мм с четырьмя различными углами отклонения: 2°, 4°, 6° и 10°. Рабочий диапазон длин волн составляет от 350 нм до 2,0 мкм.
| Параметр | Значение | Ед.измерения | |||
|---|---|---|---|---|---|
|
Модель
|
CWP10 | CWP11 | CWP12 | CWP14 | |
|
Материал
|
N-BK7 | ||||
|
Покрытие
|
без покрытия | ||||
|
Угол отклонения
|
2° | 4° | 6° | 10° | |
|
Толщина (наибольшая/наименьшая)
|
4,72/3 | 6,43/3 | 8,11/3 | 11,33/3 | мм |
|
Угол клина
|
3°53' | 7°41' | 11°22' | 18°9' | |
|
Диапазон длин волн
|
350 - 2000 | нм | |||
|
Диаметр
|
25,4 | мм | |||
|
Допуск по диаметру
|
±0,30 | мм | |||
|
Световой диаметр
|
90 | % | |||
|
Плоскостность(@ 633 нм)
|
λ/10 | ||||
|
Качество обработки поверхности
|
40/20 | s/d | |||
