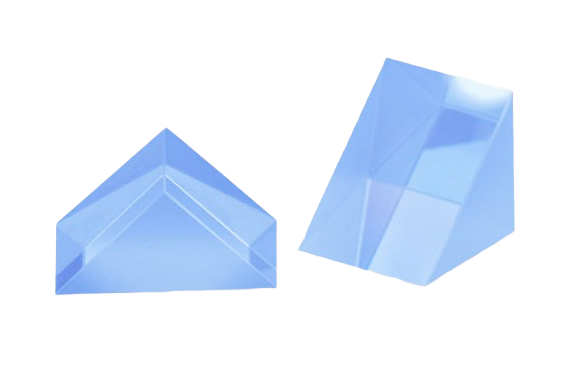

RAP1 - прямоугольные призмы из N-BK7
- Материал: N-BK7.
- Без покрытия.
- Длина стороны: 3 /5 /10 /12,5 /15 /20 /25 мм.

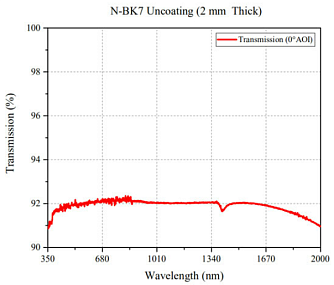

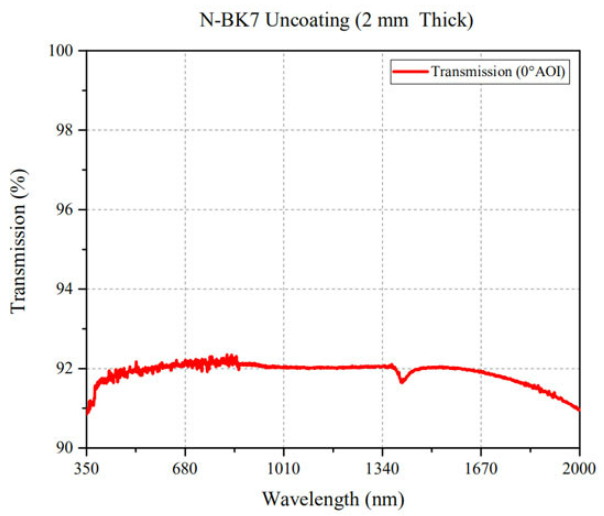

- Диапазон длин волн: 350 нм - 2,0 мкм.
- Применение: изменение направления излучения.
Компания LBTEK предлагает прямоугольные призмы без покрытия серии RAP1, которые обеспечивают отклонение светового пучка на 90° или 180° за счёт эффекта полного внутреннего отражения. Эти призмы подходят для работы в широком спектральном диапазоне от 350 нм до 2 мкм. При падении света на прямоугольную грань происходит отклонение на 90° за счёт однократного отражения. При использовании наклонной грани свет отклоняется на 180° за счёт двукратного отражения, возвращаясь в исходном направлении.
Призмы серии RAP1 изготовлены из высококачественного оптического стекла N-BK7. Диапазон длин волн 350 нм - 2,0 мкм. К заказу доступны прямоугольные призмы без покрытия в шести вариантах с различными размерами сторон (3 /5 /10 /12,5 /15 /20 /25 мм), что позволяет подобрать оптимальное решение для ваших оптических задач.
| Параметр | Значение | Ед.измерения | ||||||
|---|---|---|---|---|---|---|---|---|
| Модель | RAP103 | RAP105 | RAP110 | RAP1125 | RAP115 | RAP120 | RAP125 | ед. |
| Материал | N-BK7 | |||||||
|
Покрытие
|
без покрытия | |||||||
|
Диапазон длин волн
|
350-2000 | нм | ||||||
|
Размер
|
3x3x3 | 5x5x5 | 10x10x10 | 12,5x12,5x12,5 | 15x15x15 | 20x20x20 | 25x25x25 | мм |
|
Размерный допуск
|
+0 / -0,1 | мм | ||||||
|
Угловой допуск
|
<10 | угл.мин | ||||||
|
Чистая апертура
|
70 (Д х Ш) | % | ||||||
|
Плоскостность (при 633 нм)
|
λ/10 | |||||||
|
Качество обработки поверхности
|
40/20 | s/d | ||||||
