M2691 - миниатюрный модуль PZT драйвера

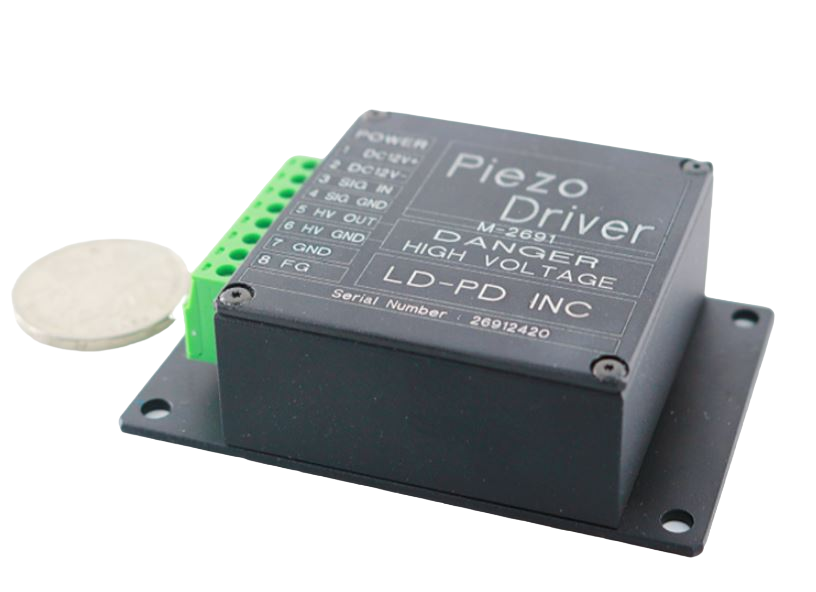

M2691 - миниатюрный модуль PZT драйвера.

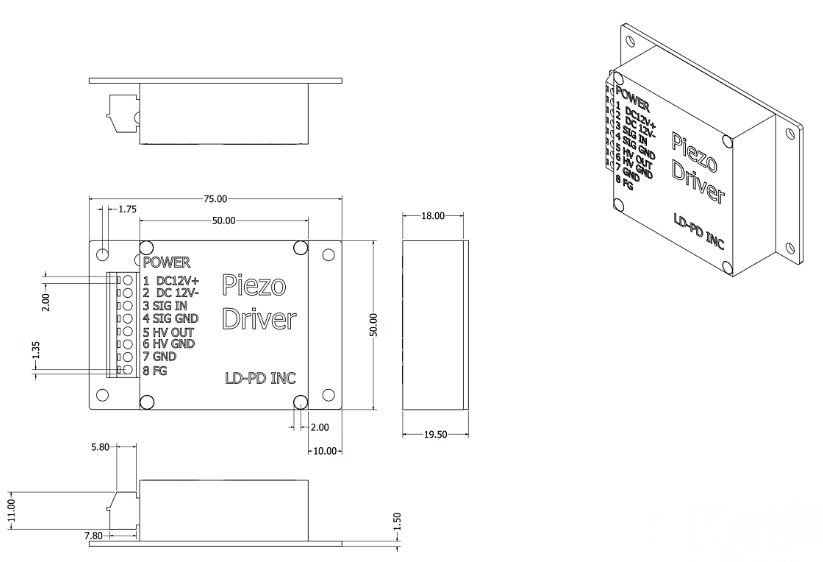

Размеры 75 x 20 x 50 мм.
Низкий уровень шумов RMS <1мс.
Выходное напряжение до +150В.

Производитель: LD-PD

Узнать цену

Задать вопрос

Серия M2691 представляет собой очень маленький и легкий пьезоэлектрический драйвер напряжения. Может выдавать напряжение до +150 В. Также серия обладает защитой от короткого замыкания, перегрузки по току и перегрева.

Параметр	Значение	Ед. измерения
Выходное напряжение	от 0 до +150	В
Выходной ток	±5 (DC, AC)	мА
Выходное сопротивление	220	Ом
Усиление	30 раз (фиксировано) в пределах ±1%
Частота	≥1	кГц (без нагрузки на -3 дБ)
Нелинейность	≤±0,5	%
Шумы	≤1	мВ/с
Температурный дрейф	±5	mVPC
Входное напряжение	от 0 до +5	В
Вход сигнала	Неинвертирующий
Входное сопротивление	100	кОм
Входной и выходной коннекторы	8-pin: AWG28-16, L=7±1mm
Корпус	Входное и выходное заземления имеют одинаковый потенциал и изолированы от корпуса. Можно экспортировать входные и выходные данные вместе с корпусом
Источник напряжения (DC)	от +11 до +14	В
Условия эксплуатации	Среда с температурой от 0 до +40°C и относительной влажностью ниже 85%: в помещении с давлением, близким к атмосферному, без агрессивных газов.	mVPC
Энергопотребление при номинальной мощности	250 (DC+12В)	мА
Энергопотребление без нагрузки	150 (DC+12В)	мА
Мгновенный ток	4 (DC+12В)	А
Размеры	75x20x50	мм
Вес	70	г
Аксессуары	Короткий стержень (подключается к клеммной колодке 7-8)
