Finder 930 - автоматизированный конфокальный рамановский микроскоп

Finder 930 – модульная система для проведения комплексного рамановского микроанализа, использующая возбуждающее излучение 532 нм / 638 нм / 785 нм. Система построена базе прямого микроскопа. Данные, полученные с помощью системы, могут использоваться в самых разных областях: от биологических исследований до физики материалов.

Программное обеспечение отображает высококонтрастные рамановские изображения и спектры комбинационного рассеяния, а также поддерживает вывод данных в форматах .csv, .txt, .spm.

Автоматическая коррекция оптического пути не только делает оборудование более интеллектуальным и простым в эксплуатации, но также значительно повышает стабильность работы оборудования, и его можно использовать сразу после запуска без специального обслуживания.

Система обеспечивает рамановское картирование, визуализацию времени жизни флуоресценции, обработку гиперспектральных данных, простота в использовании делают анализ данных более удобным и быстрым.

Сканирование ("мэппинг" сигнала комбинационного рассеяния)

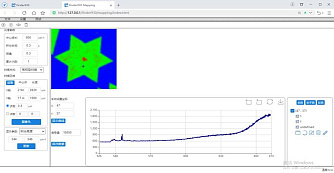

Программное обеспечение

С помощью мощного программного обеспечения для анализа данных данные картирования могут быть предварительно обработаны с применением нужного сжатия и отображенывместе с информацией о максимальном, минимальном. среднем и суммарном сигнале. Кроме того, одиночный пик и несколько пиков могут быть подогнаны к данным. Для выходного изображения можно настроить таблицу цветов.

Производительность системы

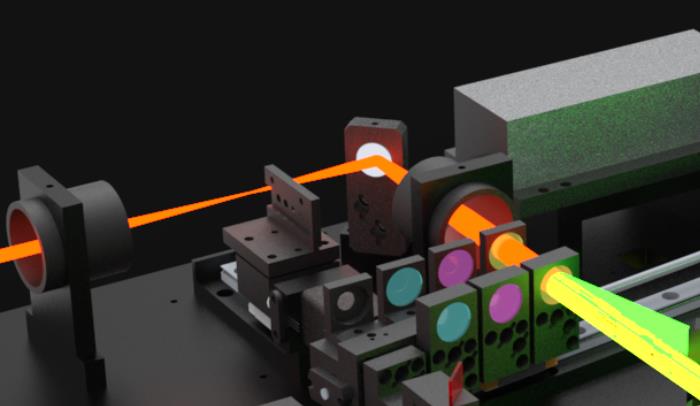

Когда конфокальная рамановская система оснащена многоканальными лазерами для удовлетворения различных экспериментальных требований, возникает естественная необходимость переключаться между лазерами и фильтрами. Поскольку процесс переключения предъявляет высокие требования к точности позиционирования и воспроизводимости положения, обычно используются пъезодвигатели. В системе Finder 930 лазеры с различными длинами волн объединены в одну оптическую схему с дихроичным зеркалом. При изменении длины волны лазера программное обеспечение автоматически переключениет лазер и соответствующий фильтр. Продвинутая конструкция обеспечивает стабильную работу системы в течение длительного времени (несколько месяцев) без необходимости частой регулировки оптического пути.

Экспериментальная кривая временной стабильности

В мультиканальных лазерных системах с высокими требованиями к точности позиционирования и воспроизводимости результатов, для разделения оптического пути лазеров чаще всего используется моторизированная платформа. В системе Finder 930 для той же цели применяются дихроичные зеркала. Это позволяет получить лучшую производительность системы.
