CA-AOMD-150-A1 - драйвер для акустооптических модуляторов

CA-AOMD-150-A1 - двухканальный драйвер акустооптического модулятора.
  • Выходная мощность: до 33 дБм.
  • Диапазон модуляции частоты: 100 - 200 МГц.
  • Аналоговый и цифровой типы модуляции.
Производитель:  CAS COLD ATOM

Двухканальный драйвер акустооптического модулятора серии CA-AOMD состоит из ВЧ генератора, схемы модулятора и усилителя мощности, который генерирует ВЧ сигнал для управления акустооптическим устройством. Согласно принципу работы акустооптического модулятора, частота и интенсивность РЧ сигнала определяют степень модуляции, отклонения или перестройки луча.

Особенности:

  • Выходная мощность до 33 дБм.
  • Высокая частотная стабильность.
  • Широкий диапазон частот выходного сигнала, диапазон частот до 200 МГц.
  • Частота, амплитуда и изменение радиочастотного сигнала могут контролироваться независимо друг от друга.
  • Двухканальные выходы.

Параметр Значение  Ед. измерения
Диапазон выходной частоты
50 - 400 МГц
Максимальная выходная мощность
33 дБм
Диапазон перестройки частоты
0 - 100
%
Глубина амплитудной модуляции
0 - 100
%
Полоса частотной модуляции
100 кГц
Полоса амплитудной модуляции
50 кГц
Коэффициент стоячей волны по напряжению
<1,5
Сопротивление аналогового входа
50 Ом
Напряжение аналогового входа
0 - 10 В
Сопротивление цифрового входа
3,3 / 5 TTL
В
Режим цифрового переключателя
Высокий уровень – Вкл.
Низкий уровень – Выкл.

Выходная мощность контроля частоты
>-20
дБм
Напряжение питания
24 В пост. тока
Способ охлаждения
Естественное охлаждение

Высокочастотный переключатель
Время нарастания 20 нс @ 100 МГц
Время спада 20 нс @ 100 МГц

Изоляция
≥50    дБ

  • Модуляторы.
  • Дефлекторы.
  • Волоконно-оптические модуляторы.
  • Преобразователи частоты.
  • Синхронизаторы мод.
  • Многоканальные модуляторы.
  • Селекторы импульсов.
  • Модуляторы добротности.

Модель Описание
CA-AOMD-150-A1 Двухканальный драйвер акустооптического модулятора. Выходная мощность до 33 дБм. Диапазон модуляции частоты 100 - 200 МГц. Аналоговый и цифровой типы модуляции.
CA-AOMD-XXX-A1 Двухканальный драйвер акустооптического модулятора. Выходная мощность до 33 дБм. Диапазон модуляции частоты по запросу.

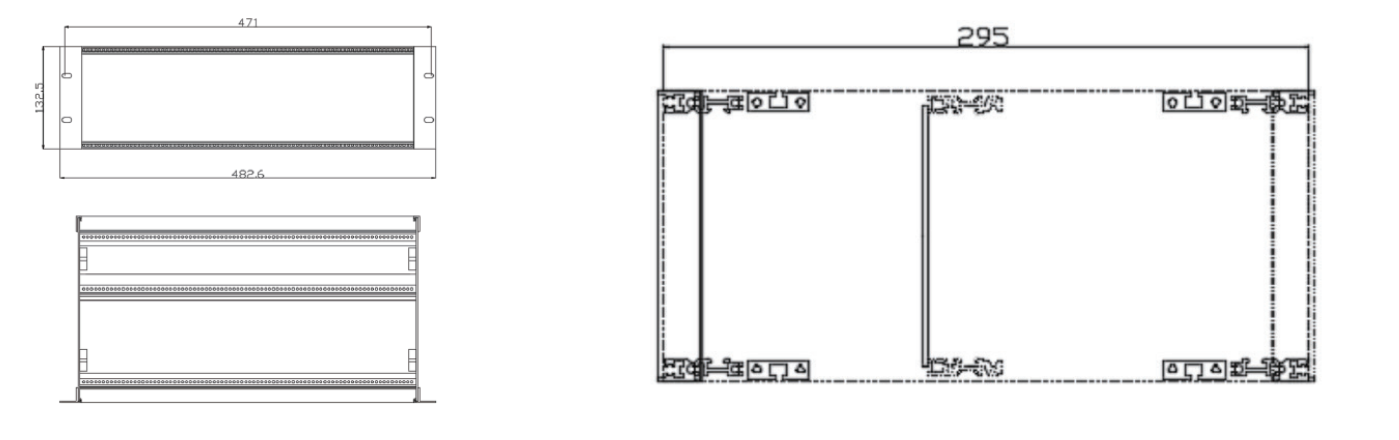

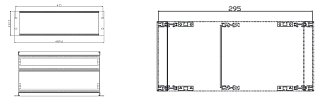

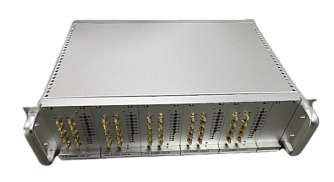

CA-AOMD-XXX-XX Двухканальный драйвер акустооптического модулятора в корпусе для монтажа в стойку. Конфигурация модулей по запросу.
