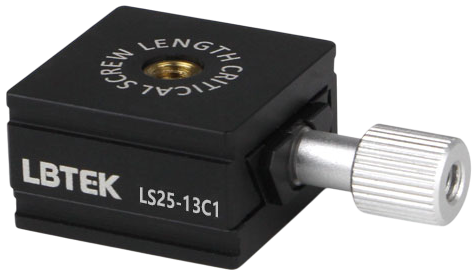

LS25-13C1 - линейный транслятор с подшипником типа ласточкин хвост

  • Размер столика: 25 × 25 мм.
  • Перемещение вдоль одной оси.
  • Диапазон перемещения: 13 мм.
  • Точность регулировки: 0,35 мм/оборот.
  • Максимальная нагрузка до 1 кг.
  • Резьбовые отверстия М4.
  • Блокировка положения.
  • Возможность создания многоосевых систем перемещения.
  • Дополнительные аксессуары.
Производитель:  LBTEK

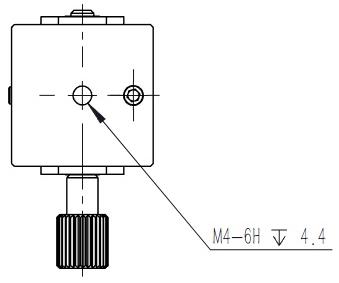

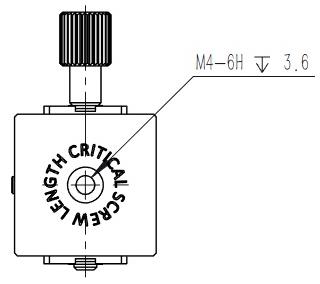

Линейный транслятор с подшипником типа «ласточкин хвост» LS25-13C1 отличается компактной конструкцией, идеально подходящей для использования в условиях ограниченного пространства, когда не требуется высокая точность позиционирования. Размер столика составляет 25 × 25 мм, максимальный диапазон перемещения — 13 мм. Для точного позиционирования используется прецизионный регулировочный винт M3 × 0,35. Боковой стопорный винт позволяет зафиксировать столик с помощью шестигранного ключа 1,5 мм. В нижней части транслятора имеется резьбовое отверстие M4 для установки на оптический стержень диаметром 12 мм, а в верхней части также имеется резьбовое отверстие M4 для держателей оптических элементов или других аксессуаров. Максимальная глубина резьбы каждого отверстия составляет 3,5 мм.


Аксессуары:
  1. Монтажная пластина TP-25 c резьбовыми отверстиями M3 и M4 служит для установки различных компонентов на поверхность транслятора.
  2. Основание FTF-25 используется для установки транслятора на оптический стол/плиту.
  3. Угловые кронштейны RAF-25 и RAT-25 позволяют собирать XZ, YZ или XYZ системы перемещения. Кроме того, в модели RAF-25 предусмотрено вращение одного из трансляторов на 360°.
  4. Адаптер CFF-25 предназначен для интеграции транслятора в каркасные системы 60 мм.
  5. Поворотная платформа RP-3B обеспечивает вращение транслятора на 360°.

Параметр Значение Ед. измерения
Материал Алюминиевый сплав 6061-T6
Обработка поверхности Чёрное анодирование
Количество осей 1
Диапазон перемещения 13 мм
Точность регулировки 0,35 мм/оборот
Вес 0,03 кг
Максимальная горизонтальная нагрузка 1 кг
Максимальная вертикальная нагрузка 0,2 кг

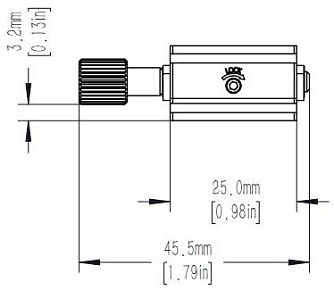

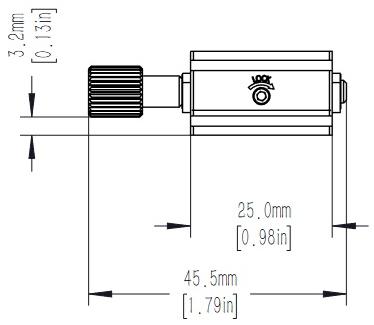

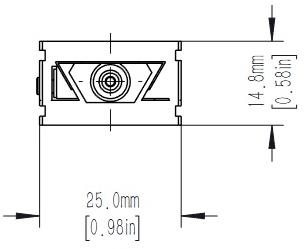

Высота столика 14,8 мм
Размер столика 25 × 25 мм
Тип привода Прямой
Тип резьбовых отверстий M4
Направляющий механизм Типа "ласточкин хвост"



 Возможные конфигурации
LS25-13C1XYM
XY конфигурация
состоит из двух одноосевых трансляторов LS25-13C1
LS25-13C1XZM
XZ конфигурация
состоит из двух одноосных трансляторов  LS25-13C1 и углового кронштейна RAT-25
LS25-13C1XYZM
XYZ конфигурация
состоит из трёх одноосных трансляторов LS25-13C1 и углового кронштейна RAT-25


Аксессуары:
Модель Описание
RP-3B – поворотная платформа


Диапазон вращения 360°.
Диаметр столика 35,5 мм.
Разрешение круговой шкалы 2°, нониусной шкалы 10′.
Резьбовые отверстия на столике: M4 / 1 шт., M3 / 4 шт., потайное M3 / 4 шт.
4 сквозных отверстия M3 для установки на оптические плиты и столы.
TP-25 – монтажная пластина

Два центральных паза шириной 4 мм для выравнивания компонентов.
Направляющие кромки для предотвращения смещения.
Монтажные резьбовые отверстия M3/12, M4/5.
RAF-25 – угловой поворотный кронштейн

Возможность установки двух трансляторов.
Возможность поворота элемента на 360°.
Монтажные резьбовые отверстия М4.
RAT-25 – угловой кронштейн
Возможность установки двух трансляторов.
Монтажные резьбовые отверстия M4.
Поддержка лево- и правосторонней конфигурации.
CFF-25 – адаптер для каркасных систем 60 мм
Возможность установки трансляторов в каркасные системы 60 мм.
Центральное потайное отверстие M4 и резьбовое отверстие М4.
FTF-25 – основание
Возможность установки трансляторов на оптические столы и плиты.
Центральное потайное отверстие M6.


Модель Описание
LS25-13C1 Линейный транслятор. Размер столика: 25 × 25 мм. Перемещение вдоль одной оси. Диапазон перемещения: 13 мм. Точность регулировки: 0,35 мм/оборот.
LS25-13C1XYM Линейный транслятор XY конфигурации.
LS25-13C1XZM Линейный транслятор XZ конфигурации.
LS25-13C1XYZM Линейный транслятор XYZ конфигурации.
RP-3B Поворотная платформа.
RAF-25 Угловой поворотный кронштейн.
RAT-25 Угловой кронштейн.
CFF-25 Адаптер для каркасных систем 60 мм.
FTF-25 Основание.
TP-25 Монтажная пластина.
