LS60(G)-XYZ - высокоточные позиционеры для центрирования волокна

  • Размер столика: 60 × 60 мм.

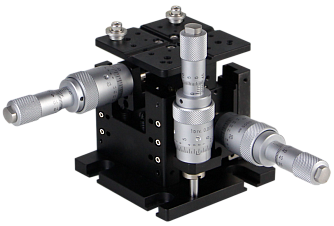

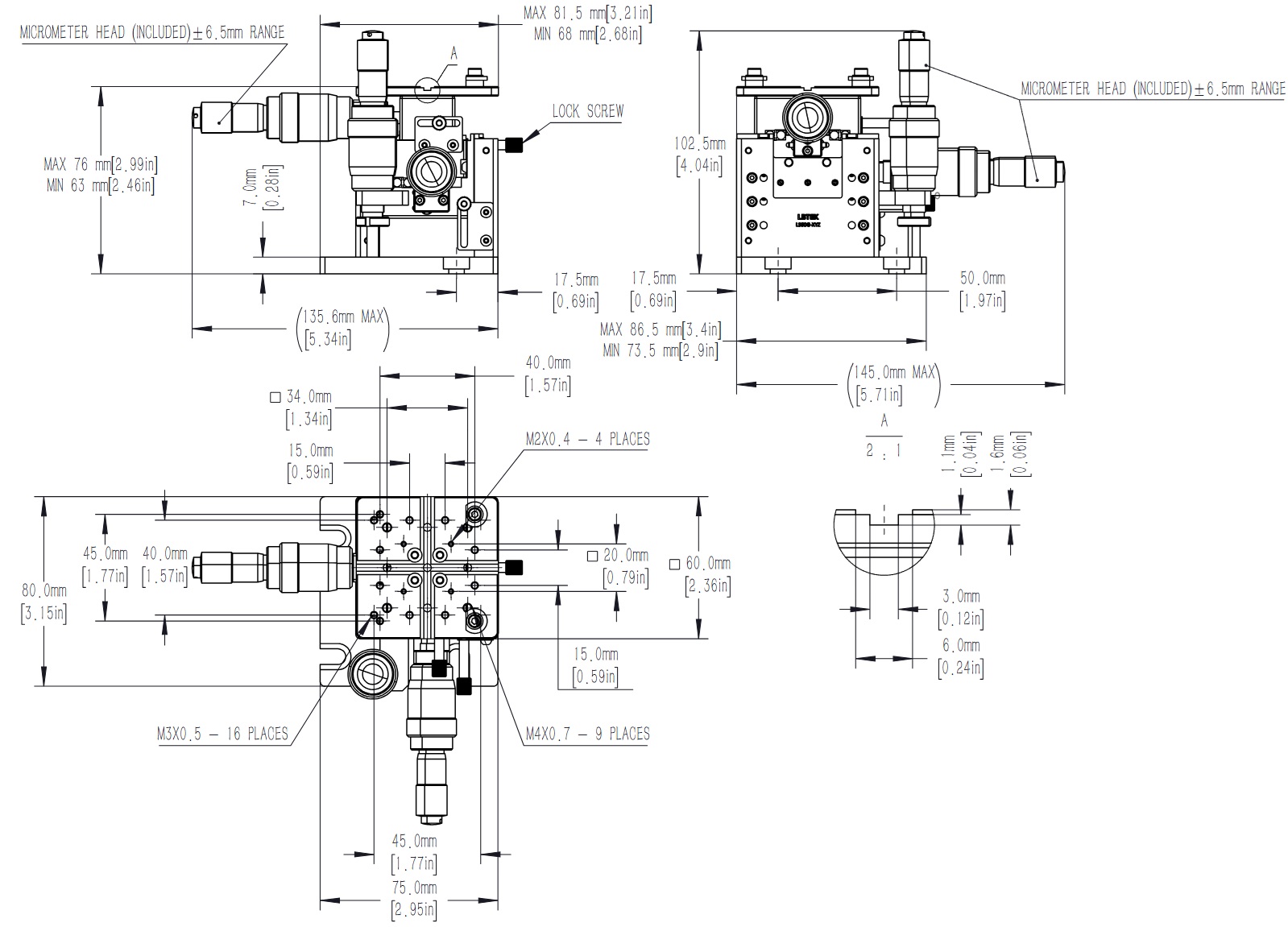

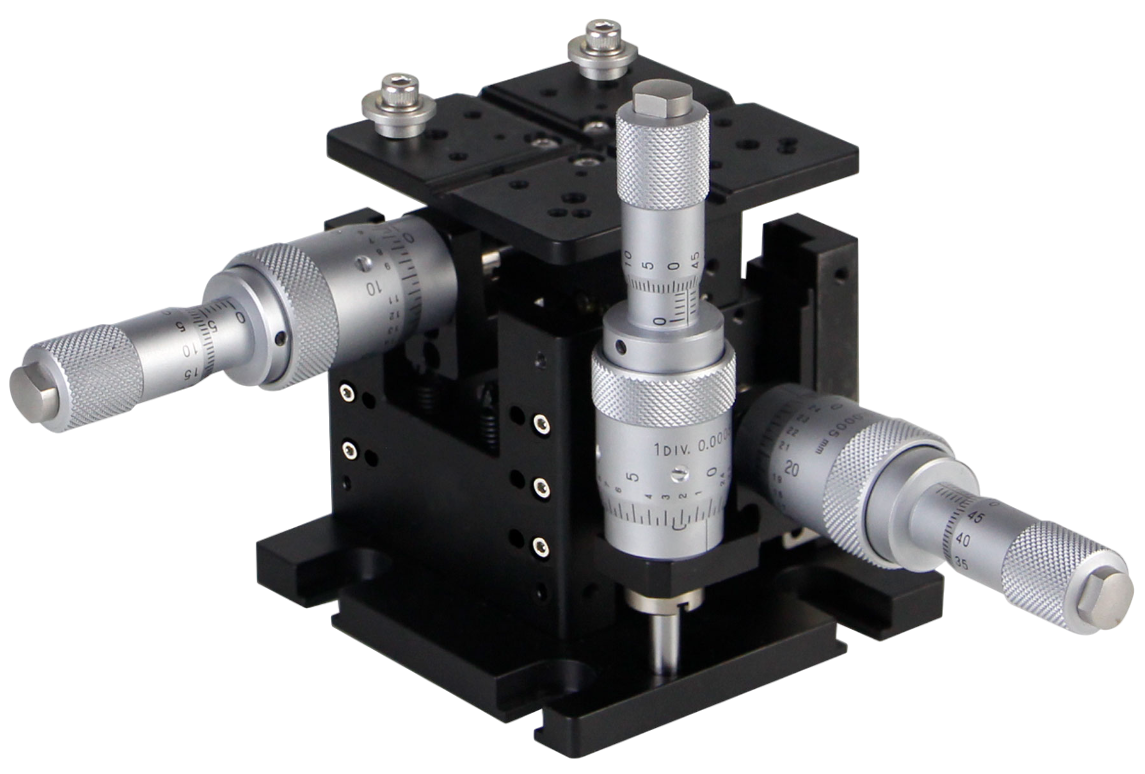

Модель LS60G-XYZ:
  • Диапазон перемещения по осям X, Y, Z: 13 мм.
  • Разрешение грубой настройки: 10 мкм.
  • Разрешение точной настройки: 0,5 мкм.

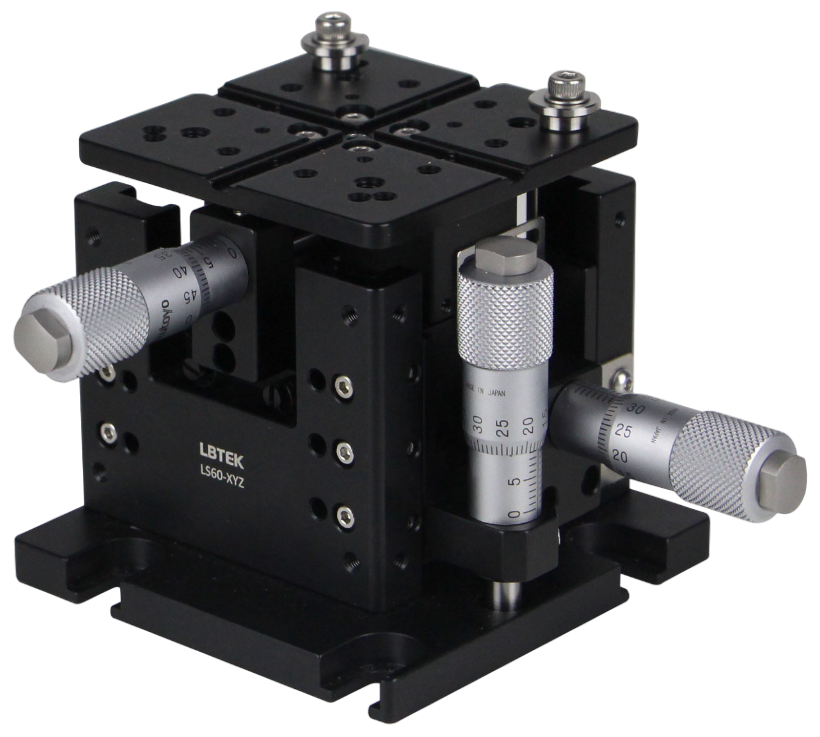

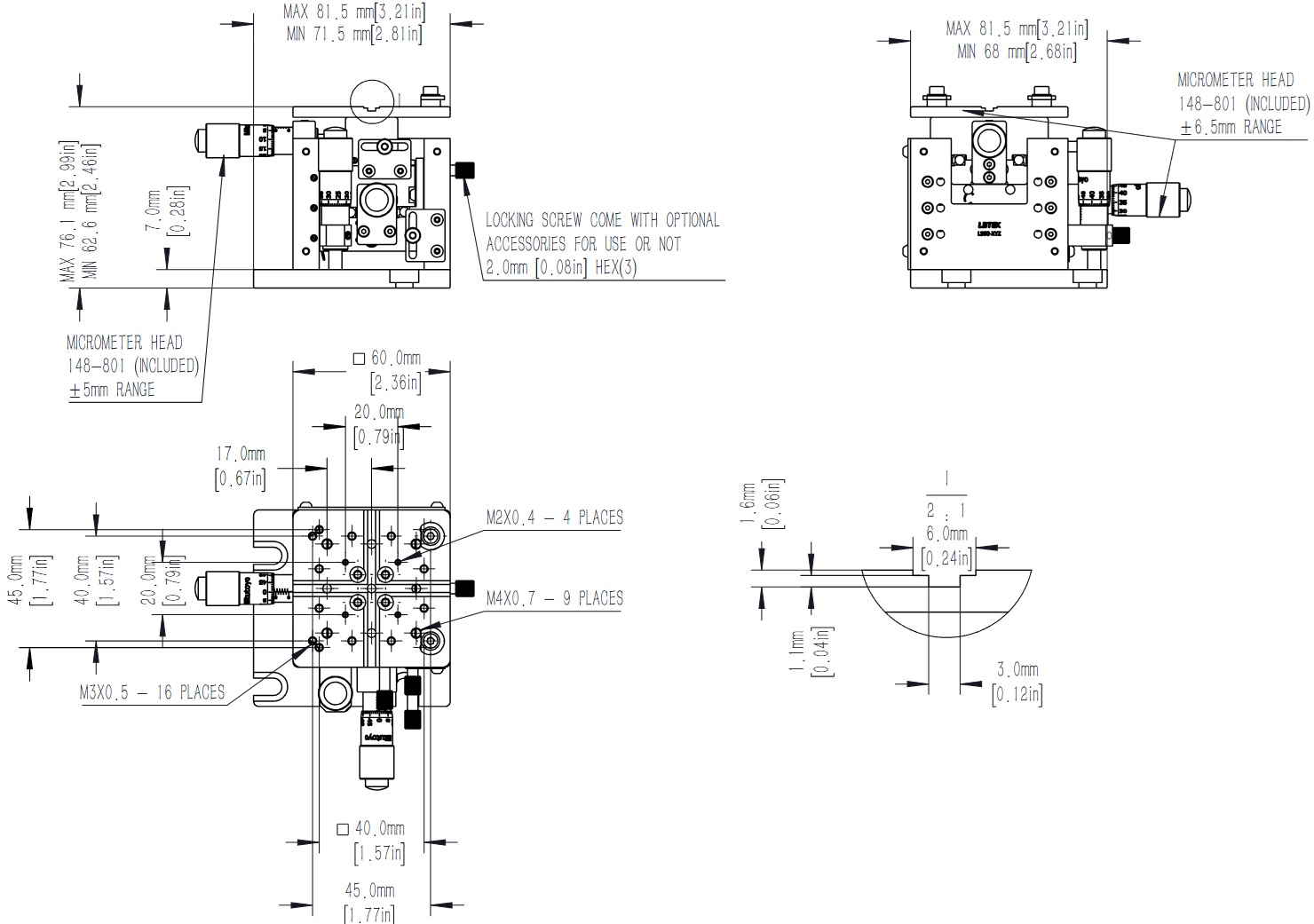

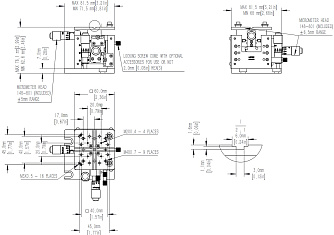

Модель LS60-XYZ:
  • Диапазон перемещения по оси X: 10 мм.
  • Диапазон перемещения по осям Y и Z: 13 мм.
  • Разрешение: 10 мкм.
Производитель:  LBTEK

Высокоточный позиционер для центрирования волокна LS60G-XYZ обеспечивает перемещение по осям X, Y и Z на 13 мм. Регулировка положения осуществляется с помощью дифференциальных микрометров: грубая настройка обеспечивает перемещение 0,5 мм за один оборот с разрешением 10 мкм, а точная настройка – перемещение 0,5 мм за один оборот с разрешением 0,5 мкм. Позиционер LS60-XYZ обеспечивает диапазон перемещения 10 мм по оси X и 13 мм по осям Y и Z. Регулировка положения осуществляется с помощью микрометров с шагом 0,5 мм на оборот и разрешением 10 мкм.

Размер столика 60 × 60 мм, в его центре расположен крестообразный паз шириной 3 мм для удобного выравнивания компонентов. Резьбовые отверстия M2, M3 и M4 на столике служат для гибкой интеграции с другими устройствами. Основание позиционера оснащено монтажными пазами M6 для установки на оптические столы или оптические плиты. Направляющие с поперечными роликами обеспечивают высокую точность позиционирования и жёсткость, выдерживают нагрузку до 3 кг. Сбоку размещены стопорные винты для надёжной фиксации после позиционирования. Фиксация возможна двумя способами:

1) В условиях ограниченного пространства используйте шестигранный ключ для затяжки винтов рядом с микрометром;
2) При наличии свободного пространства, используйте три удлинённых винта.

Параметр Значение Ед.измерения
Модель LS60G-XYZ LS60-XYZ
Материал Алюминиевый сплав 6061-T6
Обработка поверхности Чёрное анодирование
Размер столика 60 × 60 мм
Высота столика 69,5 ± 6,5 мм
Тип резьбовых отверстий на столике M2 / M3 / M4
Прямолинейность ±10 мкм
Максимальная нагрузка 3 кг
Диапазон перемещения 13 мм по осям X, Y, Z 10 мм по оси Х,
13 мм по осям Y, Z

Комплектация Винт с внутренним шестигранником M6×10 мм / 4 шт., шестигранный ключ 4 мм / 1 шт.

Разрешение 10 (грубая настройка),
0,5 (точная настройка)
10 мкм
Вес 0,556 0,63 кг

Аксессуары:

Модель Описание
AP60-60 – монтажная пластина

Столик позиционера может быть заменён на монтажную пластину AP60-60. Монтажные отверстия M3 обеспечивают быструю и надежную установку. Кроме того, пластина имеет несколько резьбовых отверстий M6 и M4, что обеспечивает совместимость с широким спектром компонентов.
RAP – кронштейны

Кронштейны RAP оснащены овальными зенкованными пазами и резьбовыми отверстиями и предназначены для жёсткого крепления и соединения компонентов под прямым углом.
LDIxx(B) – держатели асферических линз


Держатели предназначены для установки асферических линз и оптических компонентов. Они имеют внутреннюю резьбу M8 x 0,5, M9 x 0,5 или M12 x 0,5. Основание оснащено выступом, совместимым с пазом на столике для быстрого и точного позиционирования. Серия LDIxxB позволяет устанавливать асферические линзы вплотную друг к другу.


Модель Описание
LS60G-XYZ Высокоточный позиционер для центрирования волокна. Размер столика: 60 × 60 мм. Диапазон перемещения по осям X, Y, Z: 13 мм. Разрешение грубой настройки: 10 мкм. Разрешение точной настройки: 0,5 мкм.
LS60-XYZ Высокоточный позиционер для центрирования волокна. Размер столика: 60 × 60 мм. Диапазон перемещения по оси X: 10 мм. Диапазон перемещения по осям Y и Z: 13 мм. Разрешение: 10 мкм.
AP60-60 Монтажная пластина.
RAP60 Кронштейн. Габаритные размеры: 60 × 57 × 56 мм. Резьбовые отверстия M2 / M3 / M4, зенкованные отверстия M2.5 / M3.
RAP60B Кронштейн. Габаритные размеры: 60 × 57 × 26 мм. Резьбовые отверстия M2 / M3 / M4, зенкованные отверстия M2.5 / M3.
RAP-90A Кронштейн. Габаритные размеры: 51 × 51 × 38 мм. Резьбовое отверстие M6/12 шт., паз M6/2 шт.
RAP-90B Кронштейн. Габаритные размеры: 63,5 × 73,2 × 76,2 мм. Резьбовое отверстие M6/8 шт., паз М6/4 шт.
RAP-90C Кронштейн. Габаритные размеры: 51 × 51 × 19 мм. Паз М6/2 шт.
RAP-90D Кронштейн. Габаритные размеры: 51 × 51 × 19 мм. Резьбовое отверстие M6/3 шт., паз М6/1 шт.
LDI08 Держатель асферических линз. Внутренняя резьба M8x0,5. Размеры: 32 × 25 × 19,6 мм.
LDI08B Держатель асферических линз. Внутренняя резьба M8x0,5. Размеры: 32 × 6 × 19,6 мм.
LDI09 Держатель асферических линз. Внутренняя резьба M9x0,5. Размеры: 32 × 25 × 20,1 мм.
LDI09B Держатель асферических линз. Внутренняя резьба M9x0,5. Размеры: 32 × 6 × 20,1 мм.
LDI12 Держатель асферических линз. Внутренняя резьба M12x0,5. Размеры: 32 × 25 × 21,6 мм.
LDI12B Держатель асферических линз. Внутренняя резьба M12x0,5. Размеры: 32 × 6 × 21,6 мм.
