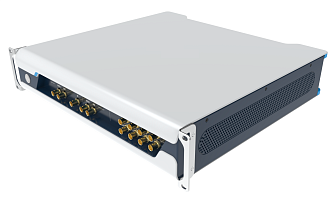

SSP-LIA-M1 - цифровые синхронные усилители, 1 МГц
SSP-LIA-M1 - серия высокопроизводительных синхронных (Lock-in) усилителей с полосой частот 1 МГц.
- Чувствительность от 1 нВ до 3 В.
- Постоянная времени от 126 нс до 250 с.
- Динамический диапазон ≥ 120 дБ.
- Режим входа по току и напряжению (несимметричный и дифференциальный).
Цифровые синхронные усилители серии SSP-LIA-M1 отличаются высокой производительностью и широким функционалом. Устройства сочетают в себе множество функций, таких как усиление с синхронизацией по фазе, анализ виртуальных осциллограмм, сканирование параметров, демодуляция и анализ данных. Благодаря использованию высокопроизводительной технологии цифровой обработки сигналов и передовому аппаратному обеспечению, синхронные усилители SSP-LIA-M1 способны регистрировать слабые сигналы с высокой точностью и скоростью даже при высоком уровне шума. Эти устройства являются незаменимыми инструментами для обнаружения и анализа слабых сигналов, которые могут применяться в научных исследованиях и промышленных приложениях.
Особенности:- Полоса частот 1 МГц.
- Вход по току или по дифференциальному напряжению.
- Высокая частота дискретизации 100 Мвыб/с благодаря 16-разрядному АЦП.
- Чувствительность от 1 нВ до 3 В.
- Низкий уровень шума (менее 3,1 нВ/√Гц).
- Динамический диапазон более 120 дБ.
- Поддержка TTL и синусоидальных опорных сигналов на входе и выходе.
- Внутренний, внешний и двойной режимы опорного сигнала демодуляции.
- Функция обнаружения дробных и кратных гармоник.
- Поддержка синхронного расширения.
- 3 демодулятора.
- 3 ПИД-регулятора.
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
|
Входной сигнал (напряжение и ток) |
|||
| Канал напряжения |
1 (несимметричный или дифференциальный) |
- | |
|
Канал тока |
1 |
- | |
| Диапазон частот |
DC～1 |
МГц | |
| Диапазон входного напряжения | ±1 мВ, ±3 мВ, ±10 мВ, ±30 мВ, ±100 мВ, ±300 мВ, ±1 В, ±3 В | - | |
|
Шум входного напряжения @1 кГц |
3,1 |
нВ/√Гц |
|
|
Полная чувствительность входного напряжения |
1 нВ - 3 В |
- | |
| Диапазон входного тока | ±1 нА, ±10 нА, ±100 нА, ±1 мкА, ±10 мкА, ±100 мкА, ±1 мA, ±10 мА | - | |
| Шум входного тока @100 Гц | 20 |
фА/√Гц |
|
| Полная чувствительность входного тока |
10 фА - 10 мА |
- |
|
| Динамический диапазон |
≥120 |
дБ |
|
|
Выход опорного сигнала |
|||
|
Канал |
1 |
- | |
|
Диапазон частот |
DC～1 |
МГц | |
| Диапазон выходного напряжения |
±10 мВ, ±100 мВ, ±1 В, ±10 В |
- | |
| Тип сигнала |
Синус / TTL |
- | |
| Диапазон фазы выходного сигнала |
±180 |
° | |
| Максимальный выходной ток |
100 |
мА | |
|
Демодулятор и генератор опорного сигнала |
|||
| Количество демодуляторов | 1 двухфазный, +3 двухфазных (опционально) | - | |
| Режим опорного сигнала | Внутренний, внешний, двойной | - | |
| Обнаружение гармоник |
(n/m)*F ≤ 1 МГц n: 1～10 23, m: 1～10 23 |
- | |
| Постоянная времени | 126 нс - 250 с | - | |
| Угол наклона фильтра | 6, 12, 18, 24, 30, 36, 42, 48 |
дБ/окт |
|
| Другие функции фильтрации | Синхронная фильтрация | - | |
|
Разрешение по фазе |
10 |
мкград | |
|
Разрешение по частоте |
1 | мкГц | |
|
Вход опорного сигнала (может быть настроен как 2 дополнительных входа) |
|||
| Каналы |
2 |
- |
|
| Диапазон частот |
DC～1 |
МГц | |
| Тип сигнала |
Синус / TTL |
- | |
| Диапазон входного напряжения | ±10 | В | |
| Дополнительный вход | |||
| Каналы |
2 |
- | |
|
Диапазон входного напряжения |
±10 | В | |
|
Дополнительный выход |
|||
| Каналы |
4 |
- | |
| Диапазон выходного напряжения |
±10 |
В |
|
| Максимальный выходной ток |
10 |
мА | |
|
Подключение |
|||
| Интерфейс |
LAN/1 Гбит/с |
- | |
- Оптические измерения, спектроскопия.
- Магнитные измерения.
- Полупроводниковые материалы и устройства.
- Измерения импеданса.
- Биомедицина.
