6220 - анализатор частотных шумов
- Диапазон дин волн: 1240 - 1630 нм (O-, CL-, OCL-диапазоны).
- Диапазон измерения частоты: 100 Гц - 255 МГц.
- Определение характеристик спектра оптического частотного/фазового шума.
- Расчет ширины линии белого шума.
- Расчет ширины линии самогетеродина с задержкой.
- Простое управление, калибровка не требуется.

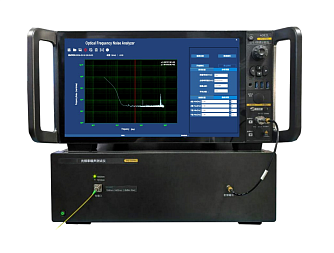

Анализатор частотных шумов модели 6220 представляет собой высокоточный измерительный прибор, разработанный специально для анализа частотных и фазовых шумов лазерных источников с узкой спектральной линией. Прибор охватывает частотный диапазон от 100 Гц до 255 МГц и позволяет тестировать источники в O-, CL- и OCL-диапазонах.
Прибор объединяет три ключевые функции: анализ спектра оптических частотных шумов, расчёт ширины линии по уровню белого шума и расчёт ширины линии методом задержанной гетеродинной интерферометрии. Это обеспечивает полную характеризацию компонентов частотного шума, включая белый шум, фликкер-шум (1/f) и паразитные составляющие, что важно для оценки качества лазерных источников, применяемых в высокоточных измерительных и телекоммуникационных системах.

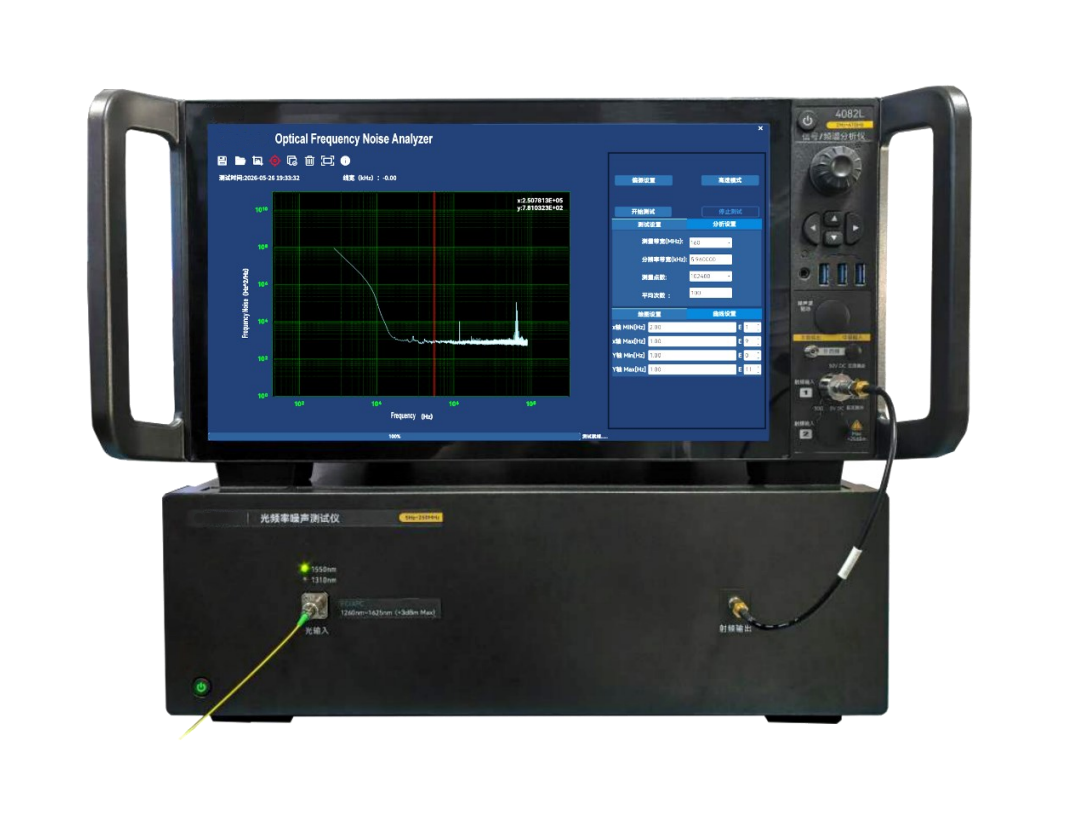

6220 построен на базе собственного анализатора сигналов/спектров и широкополосного оптического преобразователя частотных шумов. Адаптивная оптическая схема и калибровочные алгоритмы обеспечивают высокую повторяемость и стабильность результатов измерений при высокой скорости тестирования.
Особенности:- Измерение и графическое отображение спектральных характеристик частотных и фазовых шумов.
- Широкий оптический диапазон (O-, CL-, OCL).
- Анализ в широкой полосе частот до 255 МГц.
- Расчёт ширины линии двумя методами.
- Не требует внешней калибровки.
- Интерфейсы удалённого управления: USB и LAN.

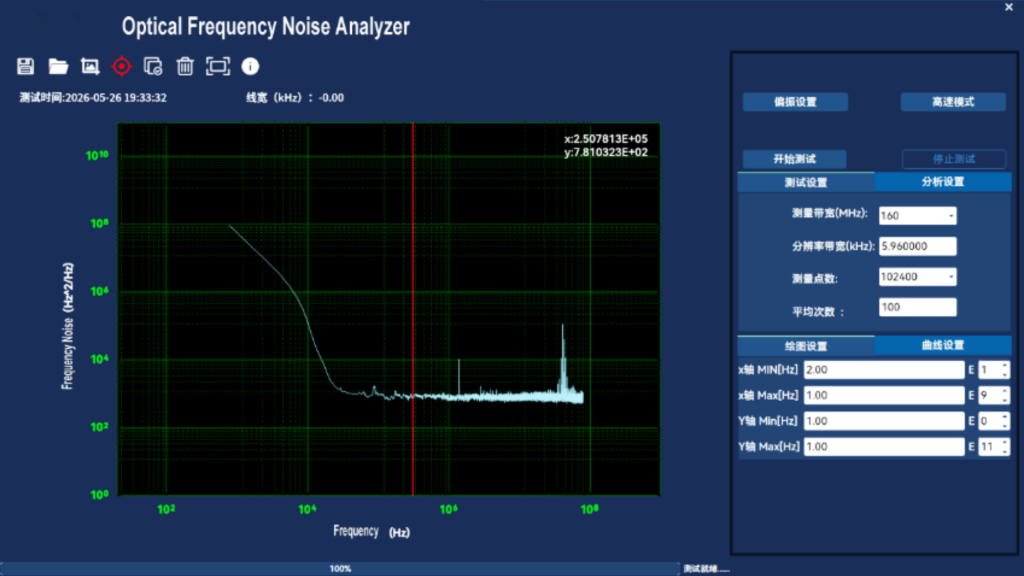

Интерфейс ПО
| Параметр |
Значение |
Ед. изм. | ||
|---|---|---|---|---|
| Диапазон длин волн | O-диапазон | CL-диапазон | OCL-диапазон | |
| 1240–1360 | 1500–1630 | 1240–1630 | нм | |
| Полоса пропускания и частотный диапазон измерений | ||||
| Полоса 20 МГц | 100 Гц – 20 МГц | 100 Гц – 20 МГц |
|
|
| Полоса 40 МГц | 100 Гц – 40 МГц | 100 Гц – 40 МГц |
|
|
| Полоса 80 МГц | 100 Гц – 80 МГц | 100 Гц – 80 МГц |
|
|
| Полоса 127,5 МГц |
|
|
100 Гц – 127.5 МГц |
|
| Полоса 255 МГц |
|
|
100 Гц – 255 МГц |
|
| Измерительные параметры | ||||
| Диапазон входной оптической мощности | -7 … +3 | дБм | ||
| Чувствительность измерений | < 50 @10 МГц | Гц‑rms²/Гц | ||
| Время измерения | ||||
| Нормальный режим (50 усреднений) | < 25 | с | ||
| Быстрый режим (50 усреднений) | < 1 | с | ||
| Функциональные возможности | ||||
| Функции |
Анализ спектра оптических частотных шумов Расчёт ширины линии по белому шуму Расчёт ширины линии методом задержанной гетеродинной интерферометрии Удалённое управление |
|
||
| Интерфейсы и габариты | ||||
| Интерфейсы управления | USB, LAN |
|
||
|
Габариты (анализатор сигналов) (Ш × В × Г) |
426 × 222 × 450 | мм | ||
|
Габариты (оптический блок) (Ш × В × Г) |
426 × 133 × 550 | мм | ||
| Вес | < 50 | кг | ||
| Потребляемая мощность | < 850 | Вт | ||
- Когерентные оптические системы связи.
- Лазерная дальнометрия.
- Высокоточное волоконно-оптическое зондирование.
- Оптические измерения.
- Лидарные системы (LiDAR).
- НИОКР и производство лазерных модулей и оптических чипов.
| Модель | Полоса пропускания | Диапазон длин волн |
|---|---|---|
| 6220 |
20: 20 МГц 40: 40 МГц 80: 80 МГц 127.5: 127.5 МГц 255: 255 МГц |
O: 1240 - 1360 нм CL: 1500 - 1630 нм OCL: 1240 - 1630 нм |
