Carrier.S100/200.zTxTy.C - сканирующие пьезоэлектрические столики

Carrier.S100/200.zTxTy.C - серия сканирующих пьезоэлектрических столиков.

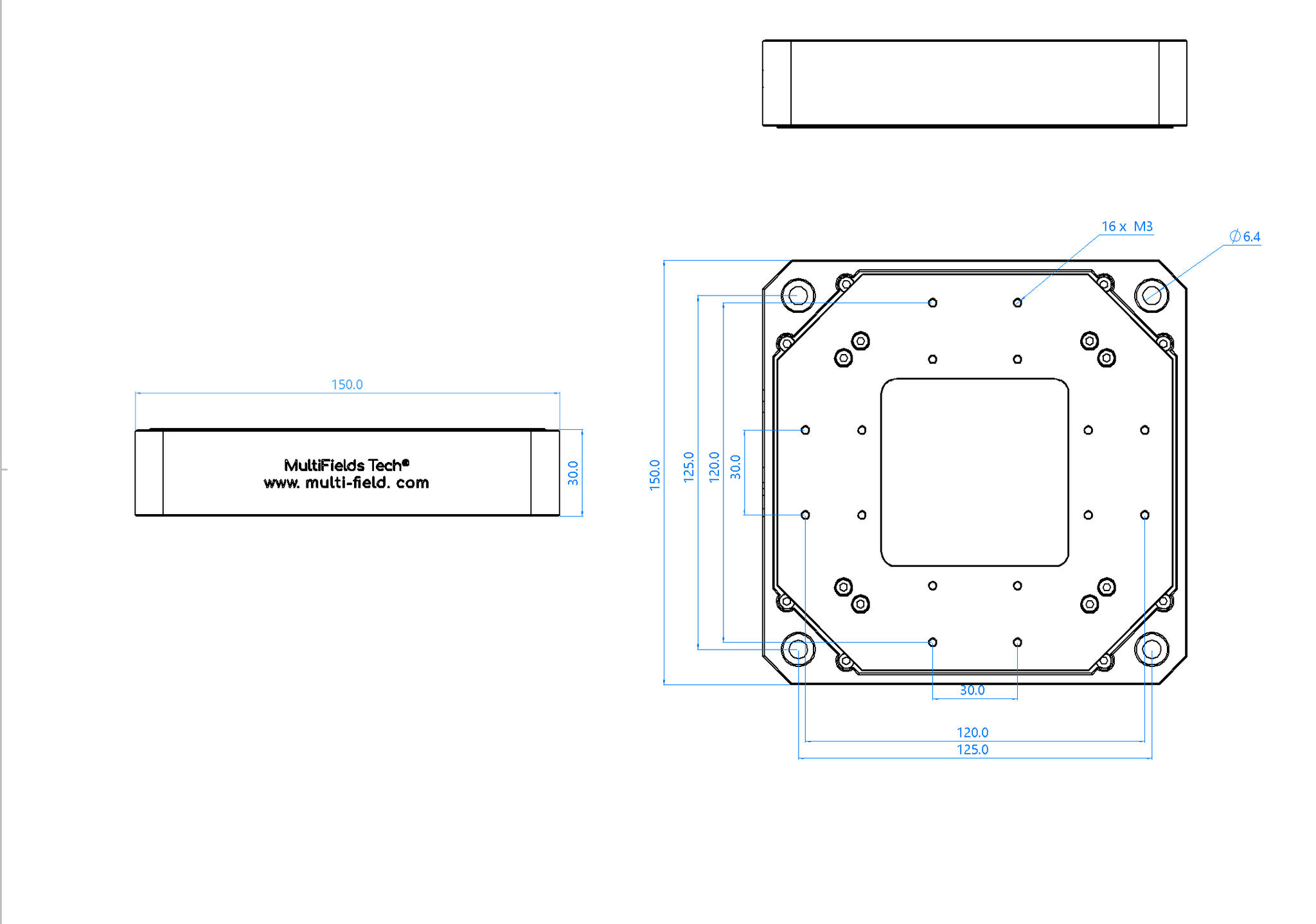

  • Размеры платформы 150 × 150 × 30 мм.
  • Перемещение по оси Z до 100 / 200 мкм.
  • Перемещение по θX и θ1 / 2 мрад.
  • Режим обратной связи с разрешением до 1 / 1,5 нм.
  • Совместим с Carrier.L7550.XY.
  • Варианты исполнения: немагнитное (.NM), для сверхвысокого вакуума до 2Е-11 мбар (.UHV), для высокого вакуума до 1E-7 мбар (.HV).
  • Совместимость с Carrier.L7550.XY и контроллером Archimedes.Nx.
Производитель:  MULTIFIELDS TECHNOLOGIES

Пьезопозиционеры Carrier.S100/200.zTxTy.C поддерживают работу в режиме обратной связи и без неё. Для работы без обратной связи существует режим точной настройки, представляющий собой метод управления движением, при котором пьезоэлементы вместо непрерывной последовательности высокочастотного сигнала напряжения пилообразной формы управляются аналоговым сигналом. Благодаря высокому разрешению аналогового сигнала, платформа может достигать большей точности позиционирования. Подробнее о режимах управления пьезопозиционерами MultiFIelds в материале.

Параметр Значение   Ед. Измерения
Модель Carrier.S100.zTxTy.C Carrier.S200.zTxTy.C
Исполнение
.NM*, .HV**, .UHV***
Оси перемещения
Z, θx , θY

Размеры (Ш х Д х В)
150 × 150 × 30 мм
Материал корпуса
Алюминиевый сплав, нержавеющая сталь

Перемещение (Z)
100
200
мкм
Перемещение (θx & θY)
1 × 1 2 × 2 мрад
Апертура 80 × 80 мм
Разрешение по Z
(с обратной связью/без обратной связи)
1 / 0,5
1,5 / 0,7 нм
Разрешение по θ
(с обратной связью/без обратной связи)
0,05 / 0,04
0,1 / 0,06
мкрад
Повторяемость (Z)
10
нм
Повторяемость (θ)
0,05 0,1 мкрад
Линейность (Z) 0,03 %
Линейность (θ)
0,15 %
Жесткость 2 1,5 Н/мкм
Резонансная частота (Z)
(без нагрузки/нагрузка 2,5 кг)
480 / 180
350 / 125
Гц
Резонансная частота (θ)
(без нагрузки/нагрузка 2,5 кг)
500 / 190
370 / 110
Гц
Максимальная нагрузка
5
кг
Тип датчика
Емкостной
Максимальное управляющее напряжение
150
В
*.NM - немагнитное исполнение.
**.HV - исполнение для высокого вакуума до 1E-7 мбар.
**.UHV - исполнение для сверхвысокого вакуума (2E-11 мбар).

  • Нанотехнологии и микросистемная техника.
  • Производство интегральных схем и полупроводниковых устройств.
  • Создание наноструктур.
  • Научные исследования.
  • Измерение высоких энергий.
  • Микроскопия сверхвысокого разрешения.
  • Электронная и сканирующая зондовая микроскопия.
  • Дифрактометрия.

Модель Описание
Carrier.S100.zTxTy.C.NM Размеры платформы 150 × 150 × 30 мм. Диапазон перемещения по оси Z 100 мкм. Диапазон перемещения θxy 1 × 1 мрад. Режим обратной связи, определение положения с разрешением до 1 нм. Немагнитное исполнение.
Carrier.S100.zTxTy.C.HV Размеры платформы 150 × 150 × 30 мм. Диапазон перемещения по оси Z 100 мкм. Диапазон перемещения θxy 1 × 1 мрад. Режим обратной связи, определение положения с разрешением до 1 нм. Исполнение для высокого вакуума до 1E-7 мбар.
Carrier.S100.zTxTy.C.UHV Размеры платформы 150 × 150 × 30 мм. Диапазон перемещения по оси Z 100 мкм. Диапазон перемещения θxy 1 × 1 мрад. Режим обратной связи, определение положения с разрешением до 1 нм. Исполнение для сверхвысокого вакуума до 2E-11 мбар.
Carrier.S200.zTxTy.C.NM Размеры платформы 150 × 150 × 30 мм. Диапазон перемещения по оси Z 200 мкм. Диапазон перемещения θxy 2 × 2 мрад. Режим обратной связи, определение положения с разрешением до 1,5 нм. Немагнитное исполнение.
Carrier.S200.zTxTy.C.HV Размеры платформы 150 × 150 × 30 мм. Диапазон перемещения по оси Z 200 мкм. Диапазон перемещения θxy 2 × 2 мрад. Режим обратной связи, определение положения с разрешением до 1,5 нм. Исполнение для высокого вакуума до 1E-7 мбар.
Carrier.S200.zTxTy.C.UHV Размеры платформы 150 × 150 × 30 мм. Диапазон перемещения по оси Z 200 мкм. Диапазон перемещения θxy 2 × 2 мрад. Режим обратной связи, определение положения с разрешением до 1,5 нм. Исполнение для сверхвысокого вакуума до 2E-11 мбар.
