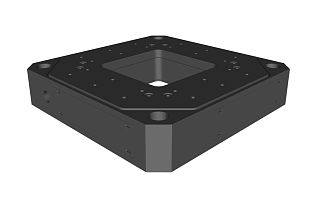

Carrier.S.6D - шестиосевые сканирующие пьезоэлектрические столики

Carrier.S.6D - серия сканирующих пьезоэлектрических столиков.
  • Размеры платформы 150 × 150 × 30 мм.
  • Перемещение по осям X, Y, Z  до 100 / 200 / 300 мкм.
  • Перемещение по θx, θy, θz 0,5 / 1 / 2 мрад.
  • Режим обратной связи с разрешением до 2 нм.
  • Варианты исполнения: стандартное: .HV; .UHV; .NM; .HV.NM; .UHV.NM.
  • Совместим с контроллером Archimedes.Nx.
Производитель:  MULTIFIELDS TECHNOLOGIES
Узнать цену

Пьезопозиционеры Carrier.S.6D поддерживают работу в режиме обратной связи и без неё. Для работы без обратной связи существует режим точной настройки, представляющий собой метод управления движением, при котором пьезоэлементы вместо непрерывной последовательности высокочастотного сигнала напряжения пилообразной формы управляются аналоговым сигналом. Благодаря высокому разрешению аналогового сигнала, платформа может достигать большей точности позиционирования (например, до 0.3 нм для линейных осей). Подробнее о режимах управления пьезопозиционерами MultiFIelds в материале.

Параметр Значение   Ед. Измерения
Модель
Carrier.S100.6D Carrier.S200.6D Carrier.S300.6D
Исполнение


Стандартное1
✔ ✔ ✔
.HV, версия для высокого вакуума2 ✔ ✔ ✔
.UHV, версия для сверхвысокого вакуума3 ✔ ✔ ✔
.NM, полностью немагнитная версия4 ✔ ✔ ✔
.HV.NM, версия для высокого вакуума и полностью немагнитная5 ✔ ✔ ✔
.UHV.NM, версия для сверхвысокого вакуума и полностью немагнитная6 ✔ ✔ ✔
Оси перемещения X, Y, Z
θx, θy, θz
Перемещение по X, Y, Z (с обратной связью)
 100 200 300 мкм
Перемещение по θx, θy, θz (с обратной связью) ± 0,5 ± 1 ± 2 мрад

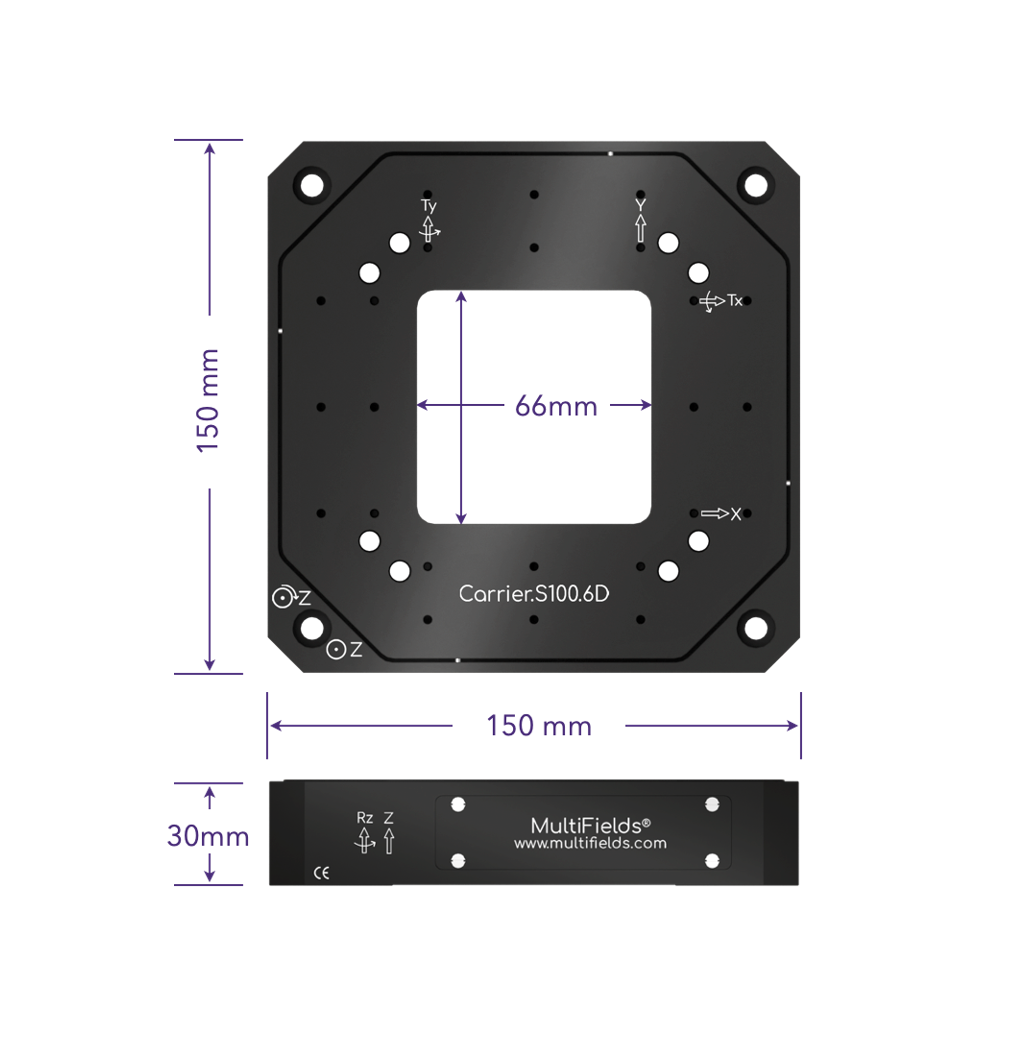

Размеры (Ш х Д х В) 150 × 150 × 30
 мм
Апертура 66 × 66 мм
Материал корпуса Стандартная версия: алюминиевый сплав, сталь;
.HV версия: алюминиевый сплав, сталь;
.UHV версия: алюминиевый сплав, сталь;
.NM версия: алюминиевый сплав, титановый сплав;
Масса Стандартная версия: 1,6
.HV версия: 1,6
.UHV версия: 1,6
.NM версия: 1,5 		кг
Линейность по X, Y, Z
0,02 %
Линейность по θx, θy, θz 0,1
 %
Повторяемость по X, Y, Z 6 6 8 нм
Повторяемость по θx, θy, θz 0,2 мкрад
Разрешение по X, Y, Z (с обратной связью) 1 2 2 нм
Разрешение по θx, θy, θz (с обратной связью)
 0,1 0,1 0,15 мкрад
Резонансная частота (X, Y)
(без нагрузки/нагрузка 2,5 кг) 		190 / 110 150 / 100 140 / 75 Гц
Резонансная частота (Z)
(без нагрузки/нагрузка 2,5 кг) 		380 / 140 300 / 110 240 / 100 Гц
Максимальная нагрузка 5 5 3 кг
Тип датчика Емкостной
Кабели & разъемы По умолчанию: экранированный кабель, разъем D-Sub 7W2
Версия .UHV: экранированный кабель, разъем SMA
Совместимый контроллер
1) Стандартная версия - для работы в атмосферных условиях.
2) .HV, версия для высокого вакуума - до 2×10⁻⁷ мбар.
3) .UHV, версия для сверхвысокого вакуума - до 2×10⁻¹¹ мбар.
4) .NM, полностью немагнитная версия - корпус из немагнитных материалов.
5) .HV.NM, версия для высокого вакуума и полностью немагнитная - до 2×10⁻⁷ мбар, корпус из немагнитных материалов.
6) .UHV.NM, версия для сверхвысокого вакуума и полностью немагнитная - до 2×10⁻¹¹ мбар, корпус из немагнитных материалов.

  • Нанотехнологии и микросистемная техника.
  • Производство интегральных схем и полупроводниковых устройств.
  • Создание наноструктур.
  • Научные исследования.
  • Измерение высоких энергий.
  • Микроскопия сверхвысокого разрешения.
  • Электронная и сканирующая зондовая микроскопия.
  • Дифрактометрия.

Модель Описание
Carrier.S100.6D Шестиосевой сканирующий пьезоэлектрический столик. Перемещение по осям X, Y, Z: 100 мкм. Вращение θx, θy, θz: ±0,5 мрад. Разрешение (с ОС): 1 нм / 0,1 мкрад. Размер платформы: 150×150×30 мм, апертура 66×66 мм. Стандартное исполнение.
Carrier.S100.6D.HV Шестиосевой сканирующий пьезоэлектрический столик. Перемещение по осям X, Y, Z: 100 мкм. Вращение θx, θy, θz: ±0,5 мрад. Разрешение (с ОС): 1 нм / 0,1 мкрад. Размер платформы: 150×150×30 мм, апертура 66×66 мм. Исполнение для высокого вакуума (до 2×10⁻⁷ мбар).
Carrier.S100.6D.UHV Шестиосевой сканирующий пьезоэлектрический столик. Перемещение по осям X, Y, Z: 100 мкм. Вращение θx, θy, θz: ±0,5 мрад. Разрешение (с ОС): 1 нм / 0,1 мкрад. Размер платформы: 150×150×30 мм, апертура 66×66 мм. Исполнение для сверхвысокого вакуума (до 2×10⁻¹¹ мбар).
Carrier.S100.6D.NM Шестиосевой сканирующий пьезоэлектрический столик. Перемещение по осям X, Y, Z: 100 мкм. Вращение θx, θy, θz: ±0,5 мрад. Разрешение (с ОС): 1 нм / 0,1 мкрад. Размер платформы: 150×150×30 мм, апертура 66×66 мм. Полностью немагнитное исполнение.
Carrier.S100.6D.HV.NM Шестиосевой сканирующий пьезоэлектрический столик. Перемещение по осям X, Y, Z: 100 мкм. Вращение θx, θy, θz: ±0,5 мрад. Разрешение (с ОС): 1 нм / 0,1 мкрад. Размер платформы: 150×150×30 мм, апертура 66×66 мм. Немагнитное исполнение для высокого вакуума (до 2×10⁻⁷ мбар).
Carrier.S100.6D.UHV.NM Шестиосевой сканирующий пьезоэлектрический столик. Перемещение по осям X, Y, Z: 100 мкм. Вращение θx, θy, θz: ±0,5 мрад. Разрешение (с ОС): 1 нм / 0,1 мкрад. Размер платформы: 150×150×30 мм, апертура 66×66 мм. Немагнитное исполнение для сверхвысокого вакуума (до 2×10⁻¹¹ мбар).
Carrier.S200.6D Шестиосевой сканирующий пьезоэлектрический столик. Перемещение по осям X, Y, Z: 200 мкм. Вращение θx, θy, θz: ±1 мрад. Разрешение (с ОС): 2 нм / 0,1 мкрад. Размер платформы: 150×150×30 мм, апертура 66×66 мм. Стандартное исполнение.
Carrier.S200.6D.HV Шестиосевой сканирующий пьезоэлектрический столик. Перемещение по осям X, Y, Z: 200 мкм. Вращение θx, θy, θz: ±1 мрад. Разрешение (с ОС): 2 нм / 0,1 мкрад. Размер платформы: 150×150×30 мм, апертура 66×66 мм. Исполнение для высокого вакуума (до 2×10⁻⁷ мбар).
Carrier.S200.6D.UHV Шестиосевой сканирующий пьезоэлектрический столик. Перемещение по осям X, Y, Z: 200 мкм. Вращение θx, θy, θz: ±1 мрад. Разрешение (с ОС): 2 нм / 0,1 мкрад. Размер платформы: 150×150×30 мм, апертура 66×66 мм. Исполнение для сверхвысокого вакуума (до 2×10⁻¹¹ мбар).
Carrier.S200.6D.NM Шестиосевой сканирующий пьезоэлектрический столик. Перемещение по осям X, Y, Z: 200 мкм. Вращение θx, θy, θz: ±1 мрад. Разрешение (с ОС): 2 нм / 0,1 мкрад. Размер платформы: 150×150×30 мм, апертура 66×66 мм. Полностью немагнитное исполнение.
Carrier.S200.6D.HV.NM Шестиосевой сканирующий пьезоэлектрический столик. Перемещение по осям X, Y, Z: 200 мкм. Вращение θx, θy, θz: ±1 мрад. Разрешение (с ОС): 2 нм / 0,1 мкрад. Размер платформы: 150×150×30 мм, апертура 66×66 мм. Немагнитное исполнение для высокого вакуума (до 2×10⁻⁷ мбар).
Carrier.S200.6D.UHV.NM Шестиосевой сканирующий пьезоэлектрический столик. Перемещение по осям X, Y, Z: 200 мкм. Вращение θx, θy, θz: ±1 мрад. Разрешение (с ОС): 2 нм / 0,1 мкрад. Размер платформы: 150×150×30 мм, апертура 66×66 мм. Немагнитное исполнение для сверхвысокого вакуума (до 2×10⁻¹¹ мбар).
Carrier.S300.6D Шестиосевой сканирующий пьезоэлектрический столик. Перемещение по осям X, Y, Z: 300 мкм. Вращение θx, θy, θz: ±2 мрад. Разрешение (с ОС): 2 нм / 0,15 мкрад. Размер платформы: 150×150×30 мм, апертура 66×66 мм. Стандартное исполнение.
Carrier.S300.6D.HV Шестиосевой сканирующий пьезоэлектрический столик. Перемещение по осям X, Y, Z: 300 мкм. Вращение θx, θy, θz: ±2 мрад. Разрешение (с ОС): 2 нм / 0,15 мкрад. Размер платформы: 150×150×30 мм, апертура 66×66 мм. Исполнение для высокого вакуума (до 2×10⁻⁷ мбар).
Carrier.S300.6D.UHV Шестиосевой сканирующий пьезоэлектрический столик. Перемещение по осям X, Y, Z: 300 мкм. Вращение θx, θy, θz: ±2 мрад. Разрешение (с ОС): 2 нм / 0,15 мкрад. Размер платформы: 150×150×30 мм, апертура 66×66 мм. Исполнение для сверхвысокого вакуума (до 2×10⁻¹¹ мбар).
Carrier.S300.6D.NM Шестиосевой сканирующий пьезоэлектрический столик. Перемещение по осям X, Y, Z: 300 мкм. Вращение θx, θy, θz: ±2 мрад. Разрешение (с ОС): 2 нм / 0,15 мкрад. Размер платформы: 150×150×30 мм, апертура 66×66 мм. Полностью немагнитное исполнение.
Carrier.S300.6D.HV.NM Шестиосевой сканирующий пьезоэлектрический столик. Перемещение по осям X, Y, Z: 300 мкм. Вращение θx, θy, θz: ±2 мрад. Разрешение (с ОС): 2 нм / 0,15 мкрад. Размер платформы: 150×150×30 мм, апертура 66×66 мм. Немагнитное исполнение для высокого вакуума (до 2×10⁻⁷ мбар).
Carrier.S300.6D.UHV.NM Шестиосевой сканирующий пьезоэлектрический столик. Перемещение по осям X, Y, Z: 300 мкм. Вращение θx, θy, θz: ±2 мрад. Разрешение (с ОС): 2 нм / 0,15 мкрад. Размер платформы: 150×150×30 мм, апертура 66×66 мм. Немагнитное исполнение для сверхвысокого вакуума (до 2×10⁻¹¹ мбар).
