Scanner16-z - Сканирующие пьезоэлектрические столики

Scanner16-z - серия сканирующих пьезоэлектрических столиков.
  • Размеры платформы 16 × 16 × 6 мм.
  • Совместимы со сверхвысоким вакуумом до 2 E-11 мбар.
  • Выдерживают очень низкие температуры до 30 мК.
  • Сделаны из немагнитного композита Ti & BeCu.
  • Совместимы с магнитным полем 35 Тл.
  • Нагрузка до 100 г.
  • Перемещение до 30 мкм.
  • Разрешение до 0,5 нм.
Производитель:  MULTIFIELDS TECHNOLOGIES
Узнать цену


Параметр Значение   Ед. Измерения
Исполнение
.HV* (стандартное)  .ULT**    .UHV***  .ULT.UHV****

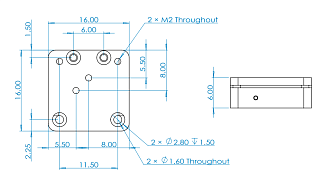

Размеры (Ш х Д х В)
16 × 16 × 6 мм
Масса
7 г
Условия окружающей среды

Температурный диапазон
1,4 ~ 400 К
Совместимость с вакуумом
1,00E-07 мбар
Максимальное магнитное поле
35 Тл
Опция 1 30 мК
  да   да
Опция 2 2е-11 мбар
    да да
Материал корпуса
Ti BeCu Ti BeCu
Провода
Витые спаренные провода из люминофорной бронзы, 20 см
Материал пинов
Стеклонаполненный полимер,
BeCu 		Peek, BeCu
Количество пинов
2 шт.
Оси сканирования
 Z
Диапазон перемещения при 300 К
30 мкм
Напряжение привода
 Max. 75 В при 300 K, Max. 180 В при 4 K
Максимальная нагрузка
100 г
Емкость при 300 К
0.8 мкФ
Разрешение датчика
0.5 нм
Повторяемость
<10 нм
*.HV - стандартное исполнение для высокого вакуума: температура окружающей среды 1,4 - 400 К, вакуум до 1E-7 мбар.
**.ULT- низкотемпературное исполнение: температура окружающей среды до 30 мК, вакуум до 1E-7 мбар.
***.UHV - исполнение для сверхвысокого вакуума: температура окружающей среды 1,4 - 400 К, вакуум до 2E-11 мбар.
****.ULT.UHV - низкотемпературное исполнение для сверхвысокого вакуума: температура окружающей среды до 30 мК, вакуум до 2 E-11 мбар.

  • Нанотехнологии и микросистемная техника.
  • Производство интегральных схем и полупроводниковых устройств.
  • Создание наноструктур.
  • Научные исследования.
  • Измерение высоких энергий.
  • Микроскопия сверхвысокого разрешения.
  • Электронная и сканирующая зондовая микроскопия.
  • Дифрактометрия.
  • Измерение диэлектрических/сегнетоэлектрических свойств, коэффициента магнитоэлектрической связи, теплопередачи, коэффициента термоЭДС, FMR (ферромагнитный резонанс).

Модель Описание
Scanner16-z.HV Сканирующий пьезоэлектрический столик. Размеры платформы 16 х 16 х 6 мм. Нагрузка до 100 г. Перемещение до 30 мкм при 300K. Режим обратной связи, определение положения с разрешением до 0,5 нм. Стандартное исполнение для высокого вакуума: температура окружающей среды 1,4 - 400 К, вакуум до 1E-7 мбар, магнитная индукция 35 Тл.
Scanner16-z.ULT Сканирующий пьезоэлектрический столик. Размеры платформы 16 х 16 х 6 мм. Нагрузка до 100 г. Перемещение до 30 мкм при 300K. Режим обратной связи, определение положения с разрешением до 0,5 нм. Низкотемпературное исполнение: температура окружающей среды до 30 мК, вакуум до 1E-7 мбар, магнитная индукция 35 Тл.
Scanner16-z.UHV Сканирующий пьезоэлектрический столик. Размеры платформы 16 х 16 х 6 мм. Нагрузка до 100 г. Перемещение до 30 мкм при 300K. Режим обратной связи, определение положения с разрешением до 0,5 нм. Исполнение для сверхвысокого вакуума: температура окружающей среды 1,4 - 400 К, вакуум до 2E-11 мбар, магнитная индукция 35 Тл.
Scanner16-z.ULT.UHV Сканирующий пьезоэлектрический столик. Размеры платформы 16 х 16 х 6 мм. Нагрузка до 100 г. Перемещение до 30 мкм при 300K. Режим обратной связи, определение положения с разрешением до 0,5 нм. Низкотемпературное исполнение для сверхвысокого вакуума: температура окружающей среды до 30 мК, вакуум до 2 E-11 мбар, магнитная индукция 35 Тл.
