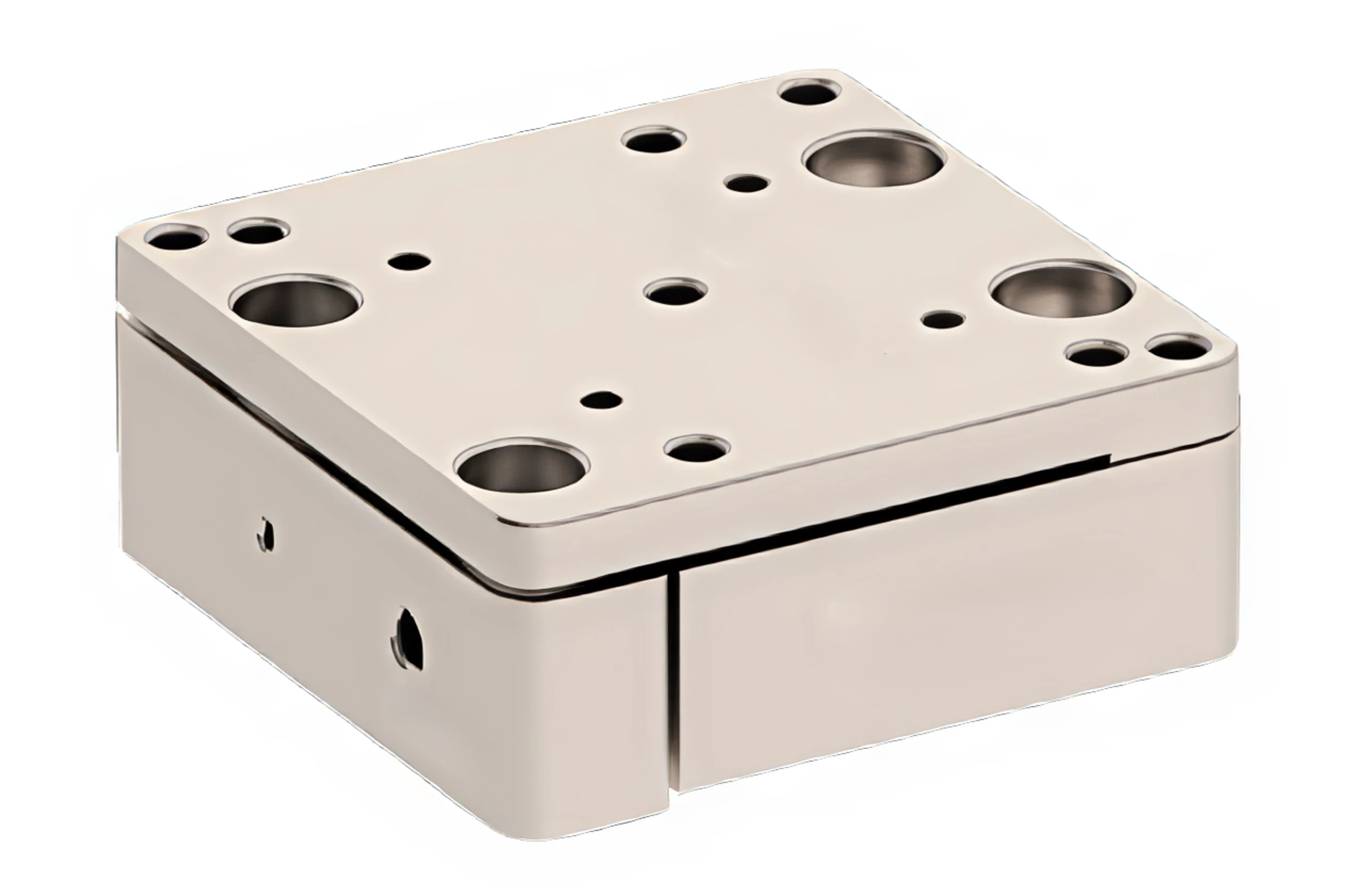

Scanner25-x.Ultra - сканирующие пьезоэлектрические столики

Scanner25-x.Ultra - серия сканирующих пьезоэлектрических столиков.
  • Размеры платформы 25 × 25 × 10,5 мм.
  • Совместимы со сверхвысоким вакуумом до 2 E-11 мбар.
  • Сделаны из немагнитного композита Ti & BeCu.
  • Совместимы с магнитным полем 35 Тл.
  • Нагрузка до 250 г.
  • Перемещение до 55 мкм.
  • Разрешение до 0,5 нм.
  • Совместимость с контроллером ArchimedesLT.03.
Производитель:  MULTIFIELDS TECHNOLOGIES


Параметр  Значение   Ед. Измерения
Исполнение
.HV* (стандартное)  .ULT**    .UHV***  .ULT.UHV****

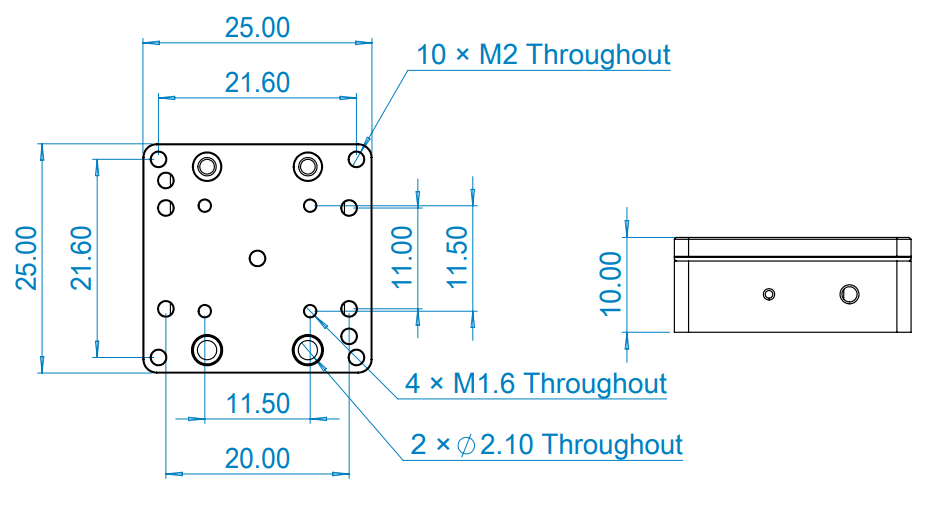

Размеры (Ш х Д х В)
25 × 25 × 10,5 мм
Масса
80 г
Условия окружающей среды

Температурный диапазон
1,4 ~ 400 К
Совместимость с вакуумом
1,00E-07 мбар
Максимальное магнитное поле
35 Тл
Опция 1 30 мК
  да   да
Опция 2 2е-11 мбар
    да да
Материал корпуса
Ti BeCu Ti BeCu
Коннекторы
Витые спаренные провода из люминофорной бронзы
Количество пинов
2 шт.
Оси сканирования
Х
Диапазон перемещения при 300 К
55 мкм
Диапазон перемещения при 4 К 30 мкм
Напряжение привода
Maкс. 75 В при 300 K, Maкс. 150 В при 4 K
Максимальная нагрузка
250 г
Емкость при 300 К
7 мкФ
Тип датчика
Емкостной
Разрешение датчика
0,5 нм
Линейность 0,1 %
Повторяемость
< 5 нм
*.HV - стандартное исполнение для высокого вакуума: температура окружающей среды 1,4 - 400 К, вакуум до 1E-7 мбар.
**.ULT- низкотемпературное исполнение: температура окружающей среды до 30 мК, вакуум до 1E-7 мбар.
***.UHV - исполнение для сверхвысокого вакуума: температура окружающей среды 1,4 - 400 К, вакуум до 2E-11 мбар.
****.ULT.UHV - низкотемпературное исполнение для сверхвысокого вакуума: температура окружающей среды до 30 мК, вакуум до 2 E-11 мбар.

  • Нанотехнологии и микросистемная техника.
  • Производство интегральных схем и полупроводниковых устройств.
  • Создание наноструктур.
  • Научные исследования.
  • Измерение высоких энергий.
  • Микроскопия сверхвысокого разрешения.
  • Электронная и сканирующая зондовая микроскопия.
  • Дифрактометрия.
  • Измерение диэлектрических/сегнетоэлектрических свойств, коэффициента магнитоэлектрической связи, теплопередачи, коэффициента термоЭДС, FMR (ферромагнитный резонанс).

Модель Описание
Scanner25-x.Ultra.HV Сканирующий пьезоэлектрический столик. Размеры платформы: 25 × 25 × 10,5 мм. Нагрузка до 250 г. Перемещение до 55 мкм при 300K. Режим обратной связи, определение положения с разрешением до 0,5 нм. Стандартное исполнение для высокого вакуума: температура окружающей среды 1,4 - 400 К, вакуум до 1E-7 мбар, магнитная индукция 35 Тл.
Scanner25-x.Ultra.ULT Сканирующий пьезоэлектрический столик. Размеры платформы: 25 × 25 × 10,5 мм. Нагрузка до 250 г. Перемещение до 55 мкм при 300K. Режим обратной связи, определение положения с разрешением до 0,5 нм. Низкотемпературное исполнение: температура окружающей среды до 30 мК, вакуум до 1E-7 мбар, магнитная индукция 35 Тл.
Scanner25-x.Ultra.UHV Сканирующий пьезоэлектрический столик. Размеры платформы: 25 × 25 × 10,5 мм. Нагрузка до 250 г. Перемещение до 55 мкм при 300K. Режим обратной связи, определение положения с разрешением до 0,5 нм. Исполнение для сверхвысокого вакуума: температура окружающей среды 1,4 - 400 К, вакуум до 2E-11 мбар, магнитная индукция 35 Тл.
Scanner25-x.Ultra.ULT.UHV Сканирующий пьезоэлектрический столик. Размеры платформы: 25 × 25 × 10,5 мм. Нагрузка до 250 г. Перемещение до 55 мкм при 300K. Режим обратной связи, определение положения с разрешением до 0,5 нм. Низкотемпературное исполнение для сверхвысокого вакуума: температура окружающей среды до 30 мК, вакуум до 2E-11 мбар, магнитная индукция 35 Тл.
