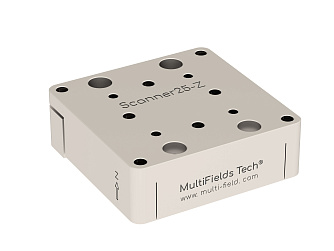

Scanner25-z - сканирующие пьезоэлектрические столики

Scanner25-z - серия сканирующих пьезоэлектрических столиков.

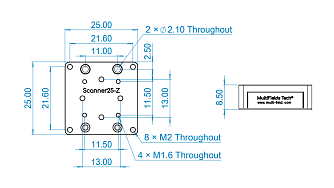

Размеры платформы 25 × 25 × 8,5 мм.
Совместимы со сверхвысоким вакуумом до 2 E-11 мбар.
Сделаны из немагнитного композита Ti & BeCu.
Нагрузка до 200 г.
Перемещение до 80 мкм.
Разрешение до 1,2 нм.
Совместимость с Scanner16-xy, Linear25-x, Rotator16, Linear16-z, Linear35-x и контроллером ArchimedesLT.03.

Производитель: MULTIFIELDS TECHNOLOGIES

Узнать цену

Задать вопрос

Пьезоэлектрический сканирующий столик Scanner25-z обеспечивает высокоточное вертикальное позиционирование по оси Z с увеличенным диапазоном перемещения – 80 мкм при 300 K и 50 мкм при 4 K. Модель доступна в четырёх исполнениях для работы в экстремальных условиях: стандартное высоковакуумное (.HV), низкотемпературное (.ULT), сверхвысоковакуумное (.UHV) и их комбинация (.ULT.UHV).

Конструкция из титана или бериллиевой меди (масса 20 г/34 г соответственно) обеспечивает полную немагнитность и совместимость с магнитными полями до 35 Тл. Столик работает в температурном диапазоне от 10 мК до 350 К и вакууме до 2×10⁻¹¹ мбар, поддерживая разрешение 1,2 нм и повторяемость лучше 10 нм при нагрузке до 200 г. Управление осуществляется контроллерами серии ArchimedesLT.03.

Параметр	Значение				Ед. Измерения
Исполнение	*.HV (стандартное)**	.ULT**	.UHV***	.ULT.UHV****
Размеры (Ш х Д х В)	25 × 25 × 8,5				мм
Масса	20	34	20	34	г
Условия окружающей среды
Температурный диапазон	1,4 - 350	0,01 - 350	1,4 - 350	0,01 - 350	К
Совместимость с вакуумом	2E-07	2E-07	2E-11	2E-11	мбар
Максимальное магнитное поле	35				Тл
Опция 1 10 мК		да		да
Опция 2 2e-11 мбар			да	да
Материал корпуса	Ti	BeCu	Ti	BeCu
Кабель и разъем привода	Витые спаренные провода из люминофорной бронзы, 2-мм разъем (1 × 2 пина)
Оси сканирования	Z
Диапазон перемещения при 300 К	80				мкм
Диапазон перемещения при 4 К	50				мкм
Напряжение привода при 300 К	0 ... 75				В
Напряжение привода при 4 К	-150 ... 150				В
Максимальная нагрузка	200				г
Емкость при 300 К	4,2				мкФ
Разрешение датчика	1,2				нм
.HV - стандартное исполнение для высокого вакуума: температура окружающей среды 1,4 - 350 К, вакуум до 2E-7 мбар. .ULT- низкотемпературное исполнение: температура окружающей среды 10 мК - 350 К, вакуум до 2E-7 мбар. .UHV - исполнение для сверхвысокого вакуума: температура окружающей среды 1,4 - 350 К, вакуум до 2E-11 мбар. **.ULT.UHV - низкотемпературное исполнение для сверхвысокого вакуума: температура окружающей среды 10 мК - 350 К, вакуум до 2E-11 мбар.

Нанотехнологии и микросистемная техника.
Производство интегральных схем и полупроводниковых устройств.
Создание наноструктур.
Научные исследования.
Измерение высоких энергий.
Микроскопия сверхвысокого разрешения.
Электронная и сканирующая зондовая микроскопия.
Дифрактометрия.
Измерение диэлектрических/сегнетоэлектрических свойств, коэффициента магнитоэлектрической связи, теплопередачи, коэффициента термоЭДС, FMR (ферромагнитный резонанс).

Scanner25-z - Сканирующие пьезоэлектрические столики 185.41(Kб)

Модель	Описание
Scanner25-z.HV	Сканирующий пьезоэлектрический столик. Размеры платформы: 25 × 25 × 8,5 мм. Нагрузка до 200 г. Перемещение до 80 мкм при 300K. Режим обратной связи, определение положения с разрешением до 1,2 нм. Стандартное исполнение для высокого вакуума: температура окружающей среды 1,4 - 350 К, вакуум до 2E-7 мбар, магнитная индукция 35 Тл.
Scanner25-z.ULT	Сканирующий пьезоэлектрический столик. Размеры платформы: 25 × 25 × 8,5 мм. Нагрузка до 200 г. Перемещение до 80 мкм при 300K. Режим обратной связи, определение положения с разрешением до 1,2 нм. Низкотемпературное исполнение: температура окружающей среды 10 мК - 350 К, вакуум до 2E-7 мбар, магнитная индукция 35 Тл.
Scanner25-z.UHV	Сканирующий пьезоэлектрический столик. Размеры платформы: 25 × 25 × 8,5 мм. Нагрузка до 200 г. Перемещение до 80 мкм при 300K. Режим обратной связи, определение положения с разрешением до 1,2 нм. Исполнение для сверхвысокого вакуума: температура окружающей среды 1,4 - 350 К, вакуум до 2E-11 мбар, магнитная индукция 35 Тл.
Scanner25-z.ULT.UHV	Сканирующий пьезоэлектрический столик. Размеры платформы: 25 × 25 × 8,5 мм. Нагрузка до 200 г. Перемещение до 80 мкм при 300K. Режим обратной связи, определение положения с разрешением до 1,2 нм. Низкотемпературное исполнение для сверхвысокого вакуума: температура окружающей среды 10 мК - 350 К, вакуум до 2E-11 мбар, магнитная индукция 35 Тл.
