Scanner35-z.Ultra - сканирующие пьезоэлектрические столики

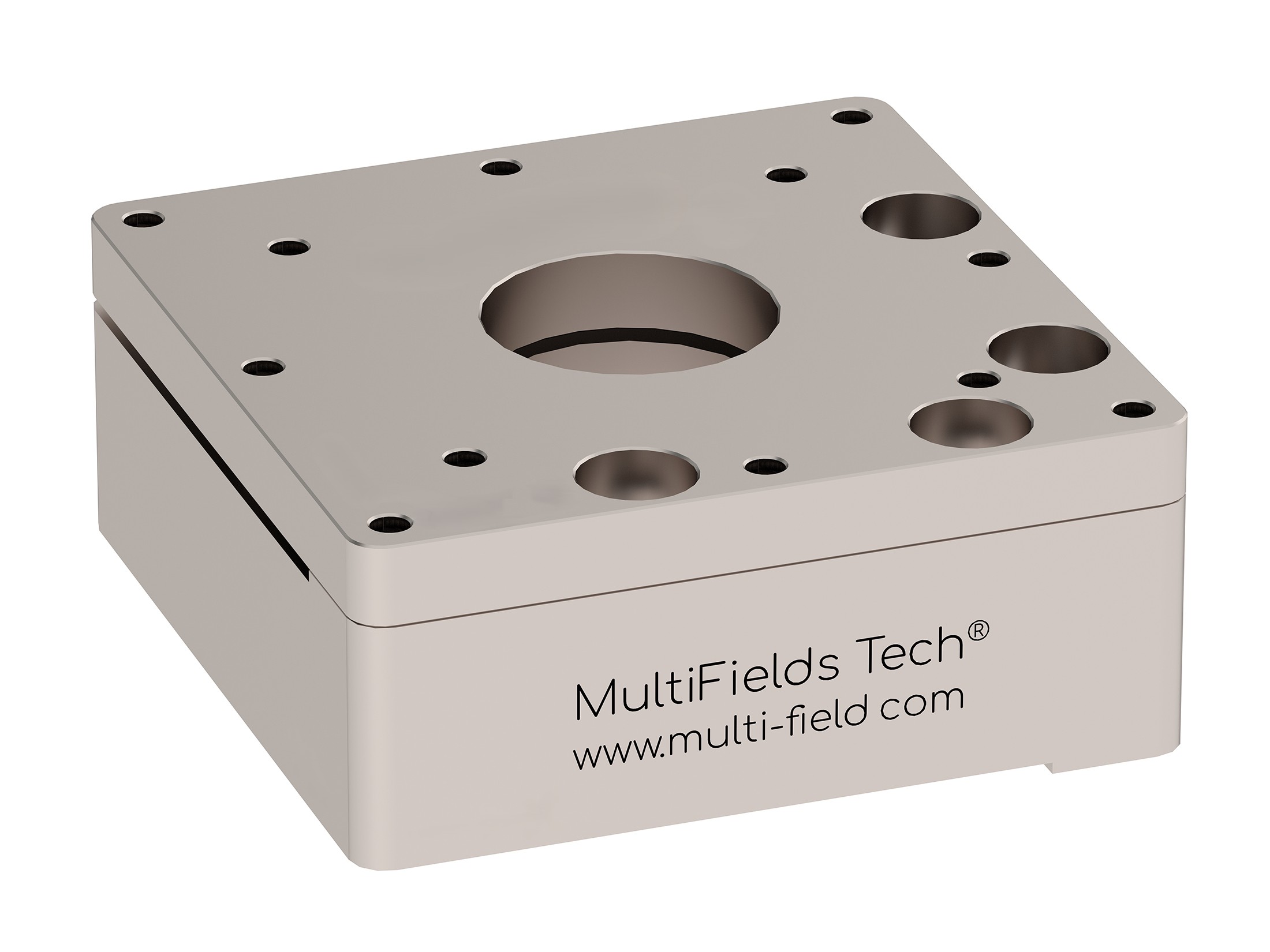

Scanner35-z.Ultra - серия сканирующих пьезоэлектрических столиков.

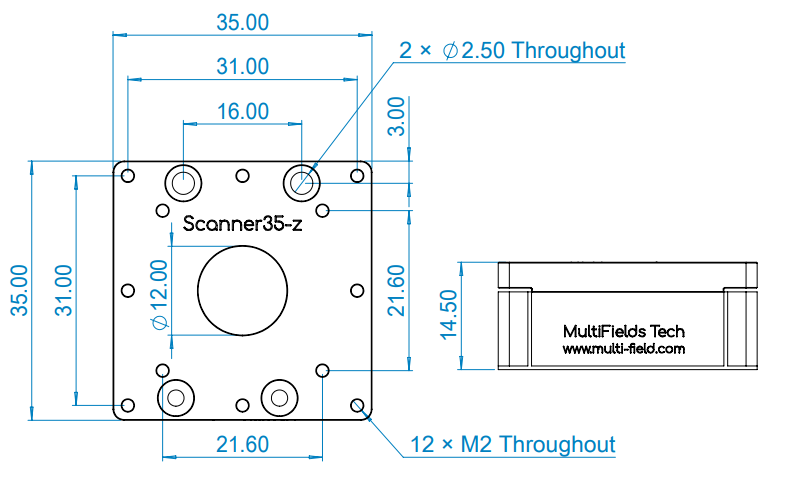

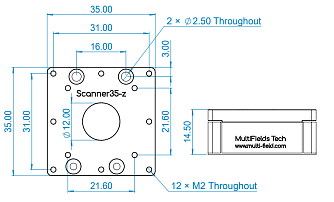

Размеры платформы 35 × 35 × 14,5 мм.
Совместимы со сверхвысоким вакуумом до 2 E-11 мбар.
Сделаны из немагнитного композита Ti & BeCu.
Нагрузка до 500 г.
Перемещение по оси Z до 100 мкм.
Разрешение до 0,5 нм.
Совместимость с контроллером MC-ArchimedesLT.Ultra.

Производитель: MULTIFIELDS TECHNOLOGIES

Узнать цену

Задать вопрос

Scanner35-z.Ultra – модель для вертикального сканирования по оси Z. Обеспечивает перемещение до 100 мкм при 300 K и 60 мкм при 4 K с максимальной нагрузкой 500 г. Устройство отличается увеличенными габаритами и массой (75 г для Ti, 145 г для BeCu) при сохранении высокого разрешения 0,5 нм и повторяемости лучше 5 нм.

Конструкция из немагнитных материалов (Ti, BeCu) и специальные низкотемпературные кабели (отдельные для привода и датчика) обеспечивают совместимость со сверхвысоким вакуумом до 2×10⁻¹¹ мбар и магнитными полями до 35 Тл в полном температурном диапазоне от 10 мК до 350 К. Управление осуществляется контроллерами серии MC-ArchimedesLT.Ultra.

Параметр	Значение				Ед. Измерения
Исполнение	*.HV (стандартное)**	.ULT**	.UHV***	.ULT.UHV****
Размеры (Ш х Д х В)	35 × 35 × 14,5				мм
Масса	75	145	75	145	г
Условия окружающей среды
Температурный диапазон	1,4 - 350	0,01 - 350	1,4 - 350	0,01 - 350	К
Совместимость с вакуумом	2E-07	2E-07	2E-11	2E-11	мбар
Максимальное магнитное поле	35				Тл
Опция 1 10 мК		да		да
Опция 2 2e-11 мбар			да	да
Материал корпуса	Ti	BeCu	Ti	BeCu
Кабель и разъем привода	Витые спаренные провода из люминофорной бронзы, 2-мм разъем (1 × 2 пина)
Кабель и разъем датчика	Низкотемпературный кабель, Разъем Lemo (триаксиальный)
Количество пинов	Привод - 2, Датчик - 3				шт.
Оси сканирования	Z
Диапазон перемещения при 300 К	100				мкм
Диапазон перемещения при 4 К	60				мкм
Напряжение привода при 300 К	0 ... 75				В
Напряжение привода при 4 К	-150 ... 150				В
Максимальная нагрузка	500				г
Емкость при 300 К	8				мкФ
Тип датчика	Емкостной
Разрешение датчика	0,5				нм
.HV - стандартное исполнение для высокого вакуума: температура окружающей среды 1,4 - 350 К, вакуум до 2E-7 мбар. .ULT- низкотемпературное исполнение: температура окружающей среды 10 мК - 350 К, вакуум до 2E-7 мбар. .UHV - исполнение для сверхвысокого вакуума: температура окружающей среды 1,4 - 350 К, вакуум до 2E-11 мбар. **.ULT.UHV - низкотемпературное исполнение для сверхвысокого вакуума: температура окружающей среды 10 мК - 350 К, вакуум до 2E-11 мбар.

Нанотехнологии и микросистемная техника.
Производство интегральных схем и полупроводниковых устройств.
Создание наноструктур.
Научные исследования.
Измерение высоких энергий.
Микроскопия сверхвысокого разрешения.
Электронная и сканирующая зондовая микроскопия.
Дифрактометрия.
Измерение диэлектрических/сегнетоэлектрических свойств, коэффициента магнитоэлектрической связи, теплопередачи, коэффициента термоЭДС, FMR (ферромагнитный резонанс).

Scanner35-z.Ultra - Сканирующие пьезоэлектрические столики 183.02(Kб)

Модель	Описание
Scanner35-z.Ultra.HV	Сканирующий пьезоэлектрический столик. Размеры платформы 35 × 35 × 14,5 мм. Нагрузка до 500 г. Перемещение до 100 мкм при 300K. Режим обратной связи, определение положения с разрешением до 0,5 нм. Стандартное исполнение для высокого вакуума: температура окружающей среды 1,4 - 350 К, вакуум до 2E-7 мбар, магнитная индукция 35 Тл.
Scanner35-z.Ultra.ULT	Сканирующий пьезоэлектрический столик. Размеры платформы 35 × 35 × 14,5 мм. Нагрузка до 500 г. Перемещение до 100 мкм при 300K. Режим обратной связи, определение положения с разрешением до 0,5 нм. Низкотемпературное исполнение: температура окружающей среды 10 мК - 350 К, вакуум до 2E-7 мбар, магнитная индукция 35 Тл.
Scanner35-z.Ultra.UHV	Сканирующий пьезоэлектрический столик. Размеры платформы 35 × 35 × 14,5 мм. Нагрузка до 500 г. Перемещение до 100 мкм при 300K. Режим обратной связи, определение положения с разрешением до 0,5 нм. Исполнение для сверхвысокого вакуума: температура окружающей среды 1,4 - 350 К, вакуум до 2E-11 мбар, магнитная индукция 35 Тл.
Scanner35-z.Ultra.ULT.UHV	Сканирующий пьезоэлектрический столик. Размеры платформы 35 × 35 × 14,5 мм. Нагрузка до 500 г. Перемещение до 100 мкм при 300K. Режим обратной связи, определение положения с разрешением до 0,5 нм. Низкотемпературное исполнение для сверхвысокого вакуума: температура окружающей среды 10 мК - 350 К, вакуум до 2E-11 мбар, магнитная индукция 35 Тл.
