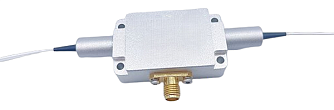

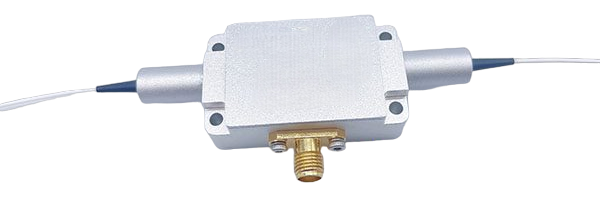

FM0023-TL080-P08-532 - акустооптический модулятор

  • Материал: TeO2.
  • Спектральный диапазон: 532 нм.
  • Средняя мощность: до 0,1 Вт.
  • Частота модуляции: 80 МГц.
  • SM / PM выводы.

Акустооптические модуляторы (АОМ) обычно используются для регулировки интенсивности лазерного излучения вне резонатора. Это может быть простая модуляция для быстрого переключения или переменная модуляция интенсивности лазера. Режим модуляции определяется типом ВЧ-драйвера, который может быть цифровым (включение/выключение) или аналоговым (синусоидальный, квадратная волна, линейный, случайный и т.д.).

Ключевым параметром АОМ является время нарастания/спада, которое определяет достижимую "скорость" или амплитудную полосу модуляции. Время нарастания/спада пропорционально диаметру пучка внутри модулятора. Поэтому для получения быстрого нарастания необходимо контролировать диаметр пучка падающего лазерного излучения. АОМ может быть использован как затвор (для циклического переключения в соответствии с заданной частотой) или как переменный аттенюатор (для динамического управления интенсивностью передаваемого лазерного луча).

Особенности:

  • Волоконная связь, позволяющая использовать PM- и SM-волокно.
  • Широкий диапазон частот до 300 МГц и малое время нарастания до 6 нс.
  • Диапазон длин волн включает УФ и дальний ИК диапазоны (532, 800, 1045, 1030, 1064, 1553 и др.).
  • Высокий коэффициент пропускания.
  • Тщательная оптическая полировка.
  • Антибликовое покрытие с низким уровнем отражения.

Параметр Значение Ед. измерения
Материал TeO2
Акустическая волна
Продольная
Рабочая длина волны 532 нм
Частота 80 МГц
Средняя оптическая мощность
0,1 Вт
Тип волокна PM 460
Длина волокна > 1,5 м
Мощность RF
1 Вт
Входной импеданс 50 Ом
Коэффициент стоячей волны < 1,3 : 1 Ом
Разъем RF SMA-F
Охлаждение Воздушное
Материал корпуса Алюминиевый сплав 6063
Температура хранения -20 - 70
Вносимые потери
< 3 дБ
Коэффициент экстинкции > 50 дБ
Коэффициент поляризационной экстинкции > 15 дБ
Время нарастания / спада < 30 нс

  • Волоконные лазеры.
  • Волоконные усилители.
  • Селекция импульсов.

Модель Описание
FM0023-TL080-P08-532 Акустооптический модулятор, 532 нм, 80 МГц, PM 460.
