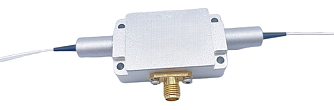

FM0010-TL080-P03-780 - акустооптический модулятор

  • Материал: TeO2.
  • Спектральный диапазон: 780 нм.
  • Средняя мощность: до 1 Вт.
  • Частота модуляции: 80 МГц.
  • SM / PM выводы.

Акустооптические модуляторы (АОМ) обычно используются для регулировки интенсивности лазерного излучения вне резонатора. Это может быть простая модуляция для быстрого переключения или переменная модуляция интенсивности лазера. Режим модуляции определяется типом ВЧ-драйвера, который может быть цифровым (включение/выключение) или аналоговым (синусоидальный, квадратная волна, линейный, случайный и т.д.).

Ключевым параметром АОМ является время нарастания/спада, которое определяет достижимую "скорость" или амплитудную полосу модуляции. Время нарастания/спада пропорционально диаметру пучка внутри модулятора. Поэтому для получения быстрого нарастания необходимо контролировать диаметр пучка падающего лазерного излучения. АОМ может быть использован как затвор (для циклического переключения в соответствии с заданной частотой) или как переменный аттенюатор (для динамического управления интенсивностью передаваемого лазерного луча).

Особенности:

  • Волоконная связь, позволяющая использовать PM- и SM-волокно.
  • Широкий диапазон частот до 300 МГц и малое время нарастания до 6 нс.
  • Диапазон длин волн включает УФ и дальний ИК диапазоны (532, 800, 1045, 1030, 1064, 1553 и др.).
  • Высокий коэффициент пропускания.
  • Тщательная оптическая полировка.
  • Антибликовое покрытие с низким уровнем отражения.

Параметр Значение Ед. измерения
Материал TeO2
Акустическая волна
Продольная
Рабочая длина волны 780 нм
Частота 80 МГц
Средняя оптическая мощность
1 Вт
Тип волокна PM 780
Длина волокна > 0,8 м
Мощность RF
2 Вт
Входной импеданс 50 Ом
Коэффициент стоячей волны < 1,2 : 1 Ом
Разъем RF SMA-F
Охлаждение Воздушное
Материал корпуса Алюминиевый сплав 6063
Температура хранения -20 - 70
Вносимые потери
< 3 дБ
Коэффициент экстинкции > 45 дБ
Коэффициент поляризационной экстинкции > 18 дБ
Время нарастания / спада < 50 нс

  • Волоконные лазеры.
  • Волоконные усилители.
  • Селекция импульсов.

Модель Описание
FM0010-TL080-P03-780 Акустооптический модулятор, 780 нм, 80 МГц, PM 780.
