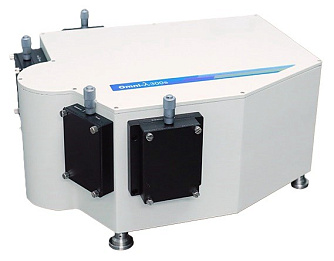

Omni-λ300s - изображающий монохроматор
Omni-λ300s - серия монохроматоров с усовершенствованной конструкцией оптического тракта и высоким коэффициентом использования светового потока.
- Фокусное расстояние 320 мм.
- Разрешение при использовании с CCD-камерой до 0,069 нм.
- Диапазон сканирования до 1200 нм.
- Длина шага сканирования 0,005 нм.
Производитель: EV
Монохроматоры серии Omni-λ300s продолжают серию классических монохроматоров Omni-λ300. Они представляют собой модернизированную версию классических спектрометров с усовершенствованной конструкцией оптического тракта, что способствует значительному повышению эффективности использования светового потока. Оптимизированная конструкция обеспечивает высокую стабильность работы, а благодаря компактному дизайну и небольшому весу, устройства очень просты и удобны в использовании.
Особенности серии Omni-λ300s:- Интегрированный дизайн повышает стабильность системы.
- Оптимизированная конструкция оптического тракта улучшает эффективность использования светового потока (до 50% для УФ-диапазона).
- Легкий вес устройства обеспечивает удобство использования.
Относительная интенсивность выходного сигнала спектрометра (решетка 1800 штр/мм @500 нм).
Основные особенности спектрографов-монохроматоров Omni-λ:
- Предварительная калибровка и юстировка оптики.
- Сменные наборы решеток – разные диапазоны длин волн и различное доступное разрешение.
- Монохроматоры могут быть интегрированы в системы с детекторами различного типа.
- Возможность подключить множество аксессуаров, включая сменные светофильтры, моторизированные щели, кюветы, затворы, волоконные адаптеры.
- Программное обеспечение позволяет проводить сбор и обработку данных для точечных детекторов и CCD-камер.
- Драйвер Labview для программирования работы спектрографа.
Характеристики при использовании с решеткой 1200 штр/мм
|
Параметр
|
Значение | Ед. измерения |
|---|---|---|
|
Фокусное расстояние
|
320 | мм |
|
Относительное отверстие
|
f/4.2 | - |
|
Диапазон сканирования
|
0 - 1200 | нм |
|
Спектральное разрешение (при использовании ФЭУ)
|
0,08 | нм |
|
Точность установки длины волны
|
±0,2 | нм |
|
Воспроизводимость длины волны
|
±0,025 | нм |
|
Длина шага сканирования
|
0,005 | нм |
|
Площадь фокальной плоскости (Ш×В)
|
30×14 | мм |
|
Высота оптической оси
|
145,6 - 160,6 | мм |
|
Размер решетки
|
68×68 | мм |
|
Турель
|
На 3 решетки | - |
|
Ширина щели
|
0,01 - 3 | мм |
| Высота щели | 2 / 4 / 14 | мм |
| Тип щели | Моторизированная или ручная | - |
|
Размеры
|
448×416×236 |
мм |
|
Масса
|
20 | кг |
|
Интерфейс
|
USB 2.0 RS-232 (опционально) |
- |
Характеристики дифракционных решеток
|
Параметр
|
Значение | Ед. измерения | |||||||
|---|---|---|---|---|---|---|---|---|---|
|
Плотность решетки
|
2400 | 1800 | 1200 | 600 | 300 | 150 | 75 | штр/мм | |
|
Обратная дисперсия
|
0,91 | 1,39 | 2,29 | 4,87 | 9,97 | 20,13 | 40,43 | нм/мм | |
|
Диапазон сканирования
|
0 - 600 | 0 - 800 | 0 - 1200 | 0 - 2400 | 0 - 4800 | 0 - 9600 | 0 - 19200 | нм | |
|
Длина шага сканирования
|
0,0025 | 0,0035 | 0,005 | 0,01 | 0,02 | 0,04 | 0,08 | нм | |
|
Спектральное разрешение щели
|
10 мкм | 0,05 | 0,07 | 0,08 | 0,16 | 0,32 | 0,64 | - | нм |
| 100 мкм | - | - | 0,23 | 0,46 | 0,92 | 1,84 | 3,7 | ||
|
Спектральное разрешение (при использовании CCD)
|
0,069 | 0,105 | 0,173 | 0,368 | 0,754 | 1,52 | 3,05 | нм | |
|
Спектральный диапазон @30 мм CCD
|
27,6 | 41,7 | 68,7 | 146,1 | 299,1 | 603,9 | 1212,9 | нм | |
|
Точность установки длины волны
|
±0,1 |
±0,15 |
±0,2 |
±0,4 |
±0,8 |
±1,6 |
±3,2 |
нм | |
|
Воспроизводимость длины волны
|
0,015 | 0,02 | 0,025 | 0,05 | 0,1 | 0,4 | 0,8 | нм | |
- Разрешение щели измеряется при центральной длине волны 435,83 нм и ширине щели 10 мкм.
- Спектральный диапазон и дисперсия являются типичными значениями при центральной длине волны 435,83 нм, спектральный диапазон будет сужаться по мере увеличения центральной длины волны.
- По мере увеличения центральной длины волны значение дисперсии уменьшается. С уменьшением центральной длины волны значение дисперсии увеличивается.
- В фронтальный порт нельзя установить моторизированную щель.
- Исследование люминесцентных свойств различных материалов.
- Рамановская спектроскопия.
- Измерение пропускания, поглощения.
- Плазменная эмиссионная спектроскпоия.
- Перестраиваемые источники монохроматического излучения.
- Фотометрические измерения.
Omni-λ300s - изображающий монохроматор 2280.75(Kб)
При заказе, пожалуйста, обратите внимание:
- Все модели оснащены ручными щелями (моторизированные щели доступны по запросу).
- Дифракционные решетки подбираются индивидуально (до 3-х штук).
- В комплект не входят диски с фильтрами и заслонки (их можно выбрать как дополнительные аксессуары).
