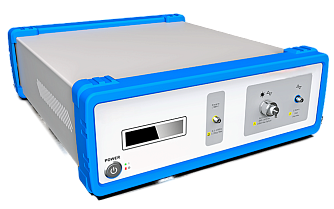

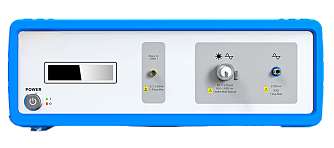

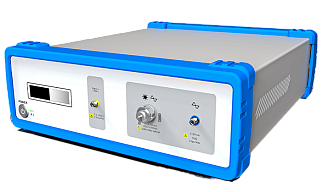

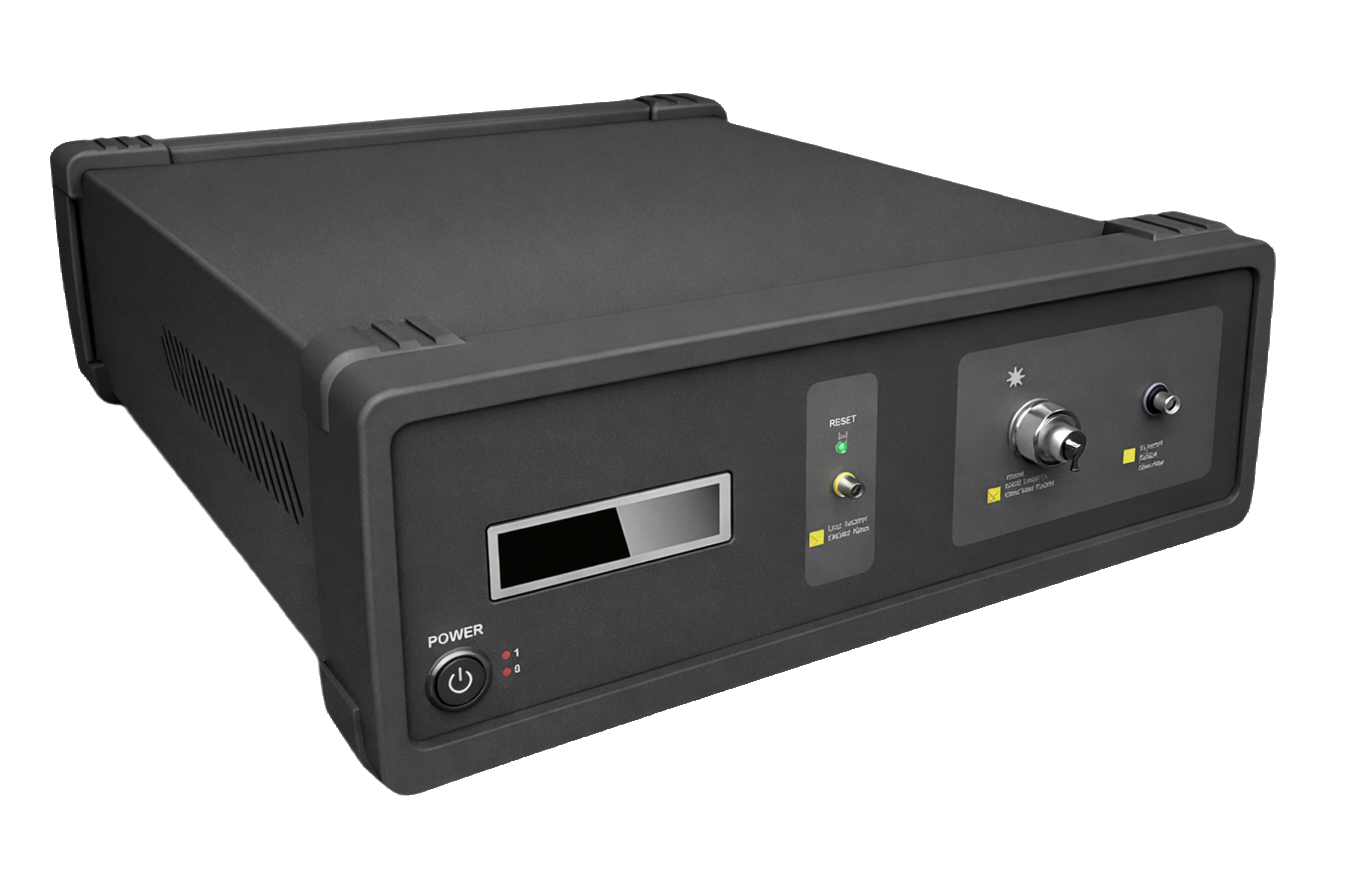

10021DCA - стробоскопический осциллограф
- Диапазон длин волн: 750-1650 нм.
- Скорость передачи данных: 10 Гбит/c.
- Полоса пропускания оптического канала: 10 ГГц.
- Полоса пропускания электрического канала: 20 ГГц.
- Скорость обновления: 100 осциллограмм в секунду.
- Количество оптических каналов: 1.
- Количество электрических каналов: 1.
Стробоскопический осциллограф модели 10021DC используется для проверки работоспособности оптического передатчика и проверки качества электрического сигнала. Осциллограф предназначен для работы спектральном диапазоне от 750 до 1650 нм. Оптический канал имеет стандартный фильтр для оптических портов со скоростью 10 Гбит/с, а полоса пропускания электрического канала составляет до 20 ГГц. Для реализации технологии непрерывного стробирования используются АЦП с высоким вертикальным разрешением и высокой частотой дискретизации, а восстановление глазковой диаграммы выполняется с помощью специального алгоритма. Полоса пропускания электрического канала составляет 10 ГГц. Для подключения используется оптоволокно с диаметром сердцевины 62,5 мкм, оболочки 125 мкм и разъёмом FC/UPC.
Особенности:- АЦП с высоким разрешением и частотой дискретизации.
- Полоса пропускания электрического канала - до 20 ГГц.
- Оптический канал поддерживает фильтры для различных скоростей (1-11 Гбит/с).
- Оптический приёмник поддерживает одномодовые и многомодовые интерфейсы.
- Автоматическая калибровка ER, калибровка темнового тока.
ТЕСТИРОВАНИЕ

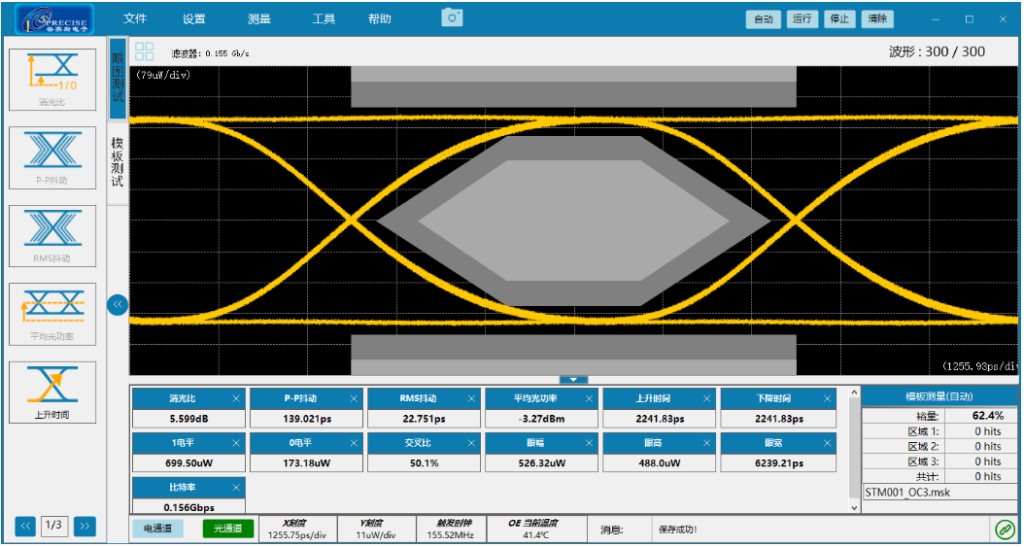

Тестирование глазковых диаграмм оптического сигнала NRZ (Non-Return-to-Zero) со скоростью 155 Мбит/с

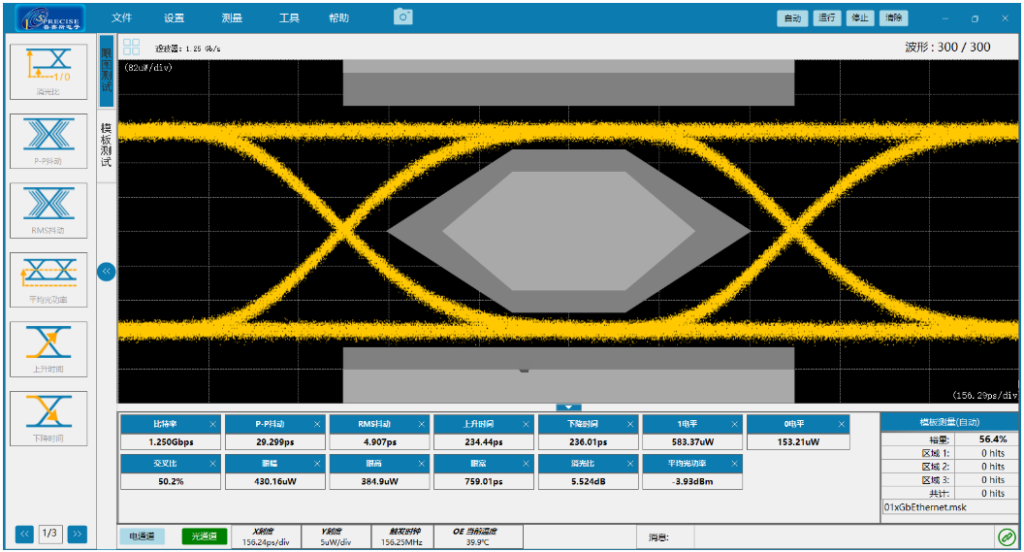

Тестирование глазковых диаграмм оптического сигнала NRZ (Non-Return-to-Zero) со скоростью 1,25 Гбит/с

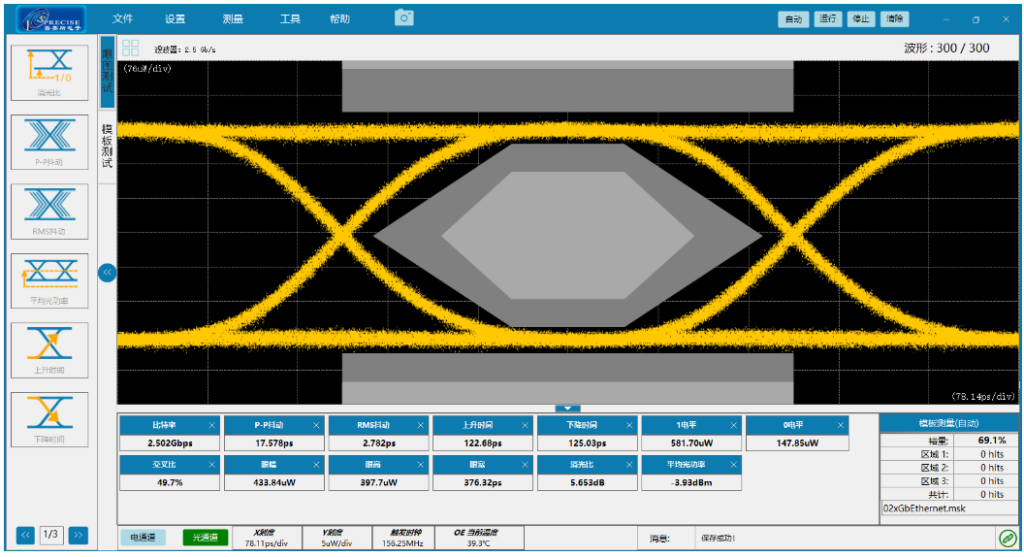

Тестирование глазковых диаграмм оптического сигнала NRZ (Non-Return-to-Zero) со скоростью 2,5 Гбит/с

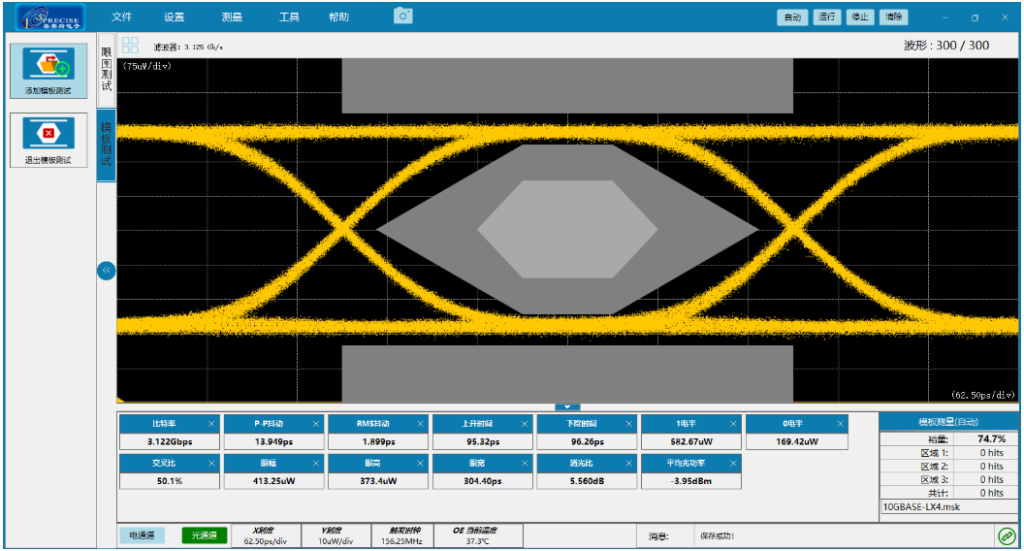

Тестирование глазковых диаграмм оптического сигнала NRZ (Non-Return-to-Zero) со скоростью 3,125 Гбит/с
Тестирование глазковых диаграмм оптического сигнала NRZ (Non-Return-to-Zero) со скоростью 6,25 Гбит/с

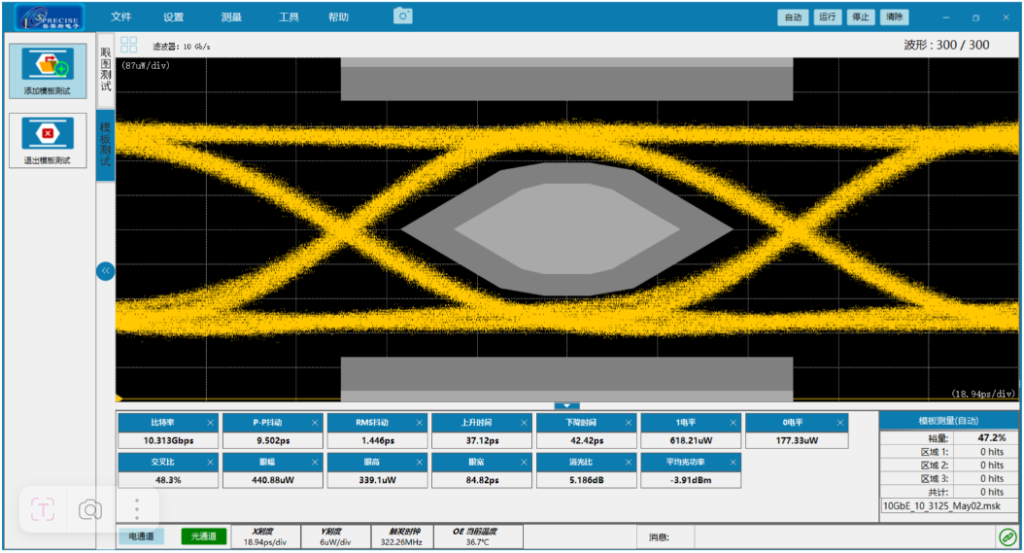

Тестирование глазковых диаграмм оптического сигнала NRZ (Non-Return-to-Zero) со скоростью 10,3125 Гбит/с
| ПАРАМЕТР | ЗНАЧЕНИЕ | ЕД.ИЗМЕРЕНИЯ |
|---|---|---|
| Параметры оптического канала | ||
|
Полоса пропускания
|
10 | ГГц |
|
Диапазон длин волн
|
750-1650 | нм |
|
Чувствительность
|
-12 | дБм |
|
Максимальная входная мощность
|
+3 | дБм |
|
Диаметр сердцевины/оболочки волокна
|
62.5/125 | мкм |
|
Тип разъёма
|
FC/UPC | |
| Параметры электрического канала | ||
|
Полоса пропускания
|
20 | ГГц |
|
Максимальный входной диапазон
|
1 | Vpp |
|
Входное сопротивление
|
50 | Ом |
|
Входной интерфейс
|
3,5/2,92(Female) | мм |
| Параметры триггера | ||
|
Полоса пропускания входного тактового сигнала
|
от 80 до 10×103 | МГц |
|
Чувствительность входного тактового сигнала
|
<50 | мВ |
|
Максимальный входной сигнал триггера
|
≤±2 | В |
|
Входное сопротивление триггера
|
50 | Ом |
|
Входной интерфейс триггера
|
3,5(Female) | мм |
|
Точность интервала времени
|
<64 | фс |
| Габаритные и эксплуатационные параметры | ||
|
Количество оптических каналов
|
оптический канал×1 + электрический канал×1 | |
|
Скорость обновления
|
100 осциллограмм в секунду | |
|
Мониторинг температуры
|
доступен | |
|
Интерфейс
|
USB, LAN, RS232 | |
|
Рабочая температура
|
0~60 | °C |
|
Температура хранения
|
от -35 до 80 | °C |
|
Диапазон входного напряжения
|
100-220 В переменного тока, 50 Гц | |
|
Размеры (Д×Ш×В)
|
366×306×112 |
мм |
- Измерение параметров оптических сигналов (форма импульсов, джиттер, глазковые диаграммы).
- Калибровка оптических приёмопередающих модулей (трансиверов).
- Анализ высокоскоростных электрических сигналов.
- Обеспечение соответствия стандартам связи.
- Измерение характеристик лазеров, фотодетекторов и других оптических компонентов.
- Контроль качества компонентов на соответствие техническим требованиям.
- Анализ переходных процессов в электрических схемах.
- Разработка новых оптических устройств и систем.
