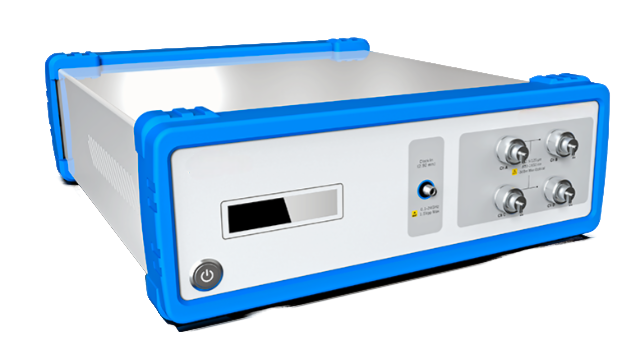

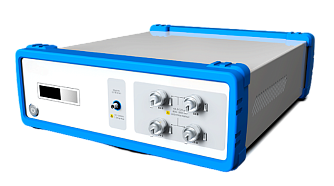

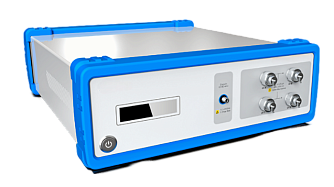

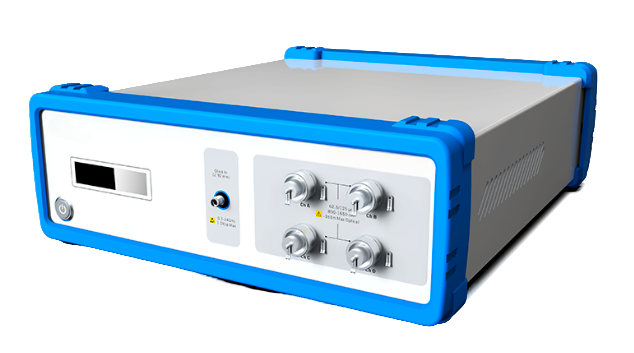

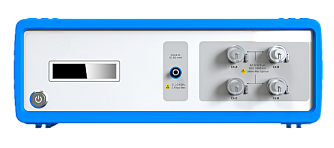

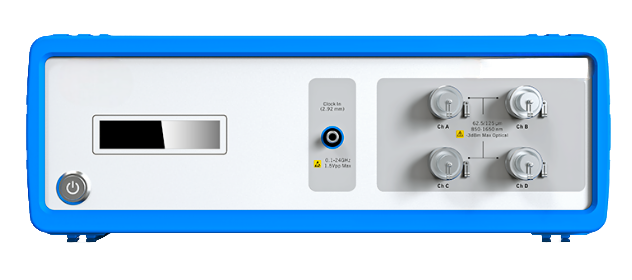

50021DCA- стробоскопический осциллограф
- Диапазон длин волн: 850-1650 нм.
- Скорость передачи: 50 Гбит/с
- Полоса пропускания оптического канала: 30 ГГц.
- Полоса пропускания электрического канала: 50 ГГц.
- Скорость обновления: 200 осциллограмм в секунду.
- Количество оптических каналов: 4.
Стробоскопический осциллограф модели 50021DCA предназначен для тестирования производительности оптического передатчика и проверки качества электрического сигнала. Прибор поддерживает одноканальный или 4-канальный оптический ввод, а также тестирование сигналов NRZ и PAM4. Оптический канал осциллографа имеет полосу пропускания 30 ГГц и поддерживает работу с набором типовых фильтров для различных стандартных скоростей. Стробоскопический осциллограф работает в спектральном диапазоне от 850 до 1650 нм, чувствительность составляет -12 дБм, а максимальная входная мощность равна +5 дБм. Скорость передачи равна 50 Гбит/с. Для подключения используется оптоволокно с диаметром сердцевины 62,5 мкм, оболочки 125 мкм и разъёмом FC/UPC.
Особенности:
- АЦП с высоким разрешением и частотой дискретизации.
- Полоса пропускания электрического канала - до 50 ГГц.
- Оптический канал поддерживает фильтры для различных стандартных скоростей.
- Оптический приёмник поддерживает одномодовые и многомодовые интерфейсы.
- Поддержка тестирования глазковых диаграмм NRZ и PAM4.
- Блокировка SSPRQ-паттерна всего за 6 секунд.
ТЕСТИРОВАНИЕ

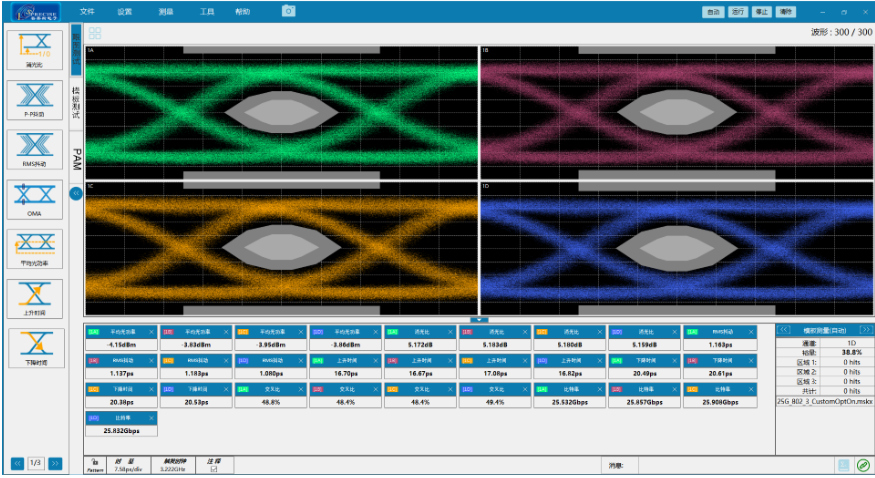

Одновременное тестирование глазковых диаграмм для 4-канальных оптических сигналов NRZ (Non-Return-to-Zero) со скоростью 25,78 Гбит/с.

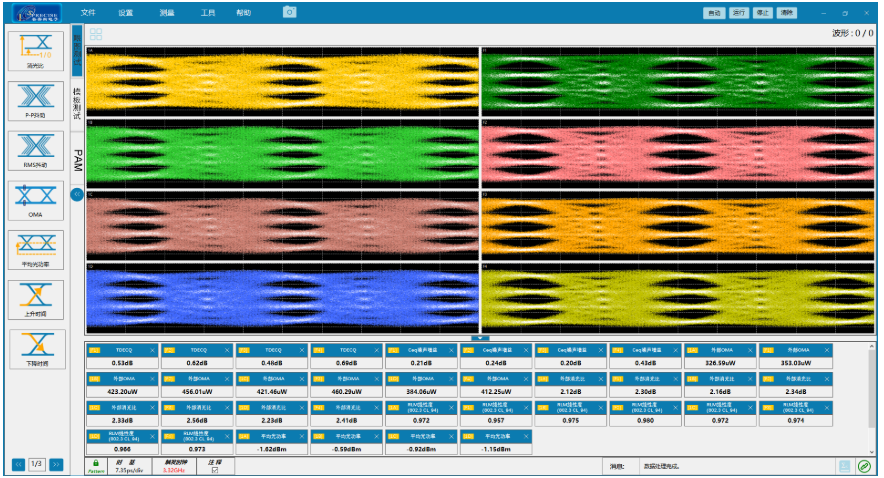

Одновременное тестирование глазковых диаграмм для 4-канальных оптических сигналов PAM4 со скоростью 26,5625 ГБод.

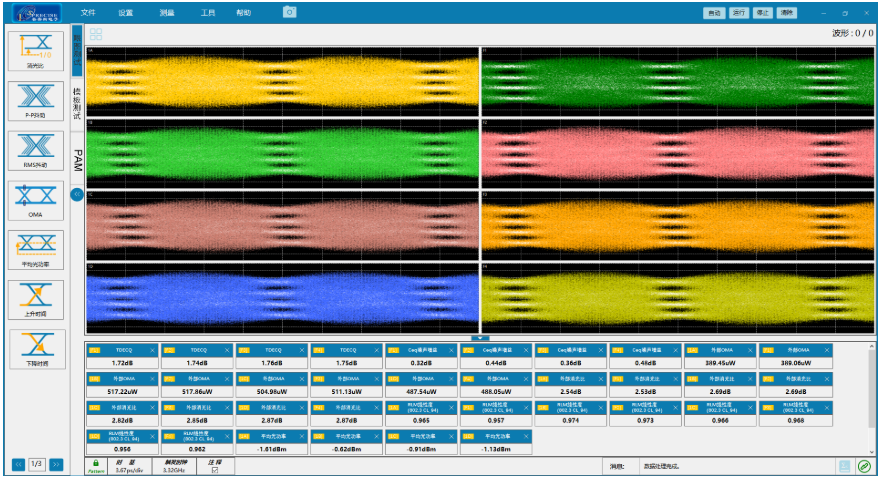

Одновременное тестирование глазковых диаграмм для 4-канальных оптических сигналов PAM4 со скоростью 53,125 ГБод.
| ПАРАМЕТР | ЗНАЧЕНИЕ | ЕД.ИЗМЕРЕНИЯ |
|---|---|---|
| Параметры оптического канала | ||
|
Полоса пропускания
|
30 | ГГц |
|
Диапазон длин волн
|
850-1650 | нм |
|
Чувствительность
|
-12 | дБм |
|
Максимальная входная мощность
|
+5 | дБм |
|
Диаметр сердцевины/оболочки волокна
|
62,5/125 | мкм |
|
Тип разъёма
|
FC/UPC | |
| Параметры электрического канала | ||
|
Полоса пропускания
|
50 | ГГц |
|
Максимальный входной диапазон
|
1 | Vpp |
|
Входное сопротивление
|
50 | Ом |
|
Входной интерфейс
|
3,5/2,92(Female) | мм |
| Параметры триггера | ||
|
Полоса пропускания входного тактового сигнала
|
от 100 до 24×103 | МГц |
|
Чувствительность входного тактового сигнала
|
<50 | мВ |
|
Максимальный входной сигнал триггера
|
≤±2 | В |
|
Входное сопротивление триггера
|
50 | Ом |
|
Входной интерфейс триггера
|
3,5/2,92(Female) | мм |
|
Точность интервала времени
|
<50 | фс |
| Габаритные и эксплуатационные параметры | ||
|
Количество оптических каналов
|
4 | |
|
Скорость обновления
|
200 осциллограмм в секунду | |
|
Мониторинг температуры
|
доступен | |
|
Интерфейс
|
USB&LAN | |
|
Рабочая температура
|
0~60 | °C |
|
Температура хранения
|
от -35 до 80 | °C |
|
Диапазон входного напряжения
|
100-220 В переменного тока, 50 Гц | |
|
Размеры (Д×Ш×В)
|
366×306×112 |
мм |
- Измерение параметров оптических сигналов (форма импульсов, джиттер, глазковые диаграммы).
- Калибровка оптических приёмопередающих модулей (трансиверов).
- Анализ высокоскоростных электрических сигналов.
- Обеспечение соответствия стандартам связи.
- Измерение характеристик лазеров, фотодетекторов и других оптических компонентов.
- Контроль качества компонентов на соответствие техническим требованиям.
- Анализ переходных процессов в электрических схемах.
- Разработка новых оптических устройств и систем.
