OM-RxC000NF-OS1x - миниатюрные фотоприёмники
OM-RxC000NF-OS1x - серия миниатюрных фотоприёмников.
- Диапазон рабочих длин волн 800 - 1650 нм.
- Частотный диапазон от 0,01 до 12 ГГц.
- Чувствительность до 0,85 А/Вт.
- Коэффициент усиления ≤-3 дБ.
OM-RxC000NF-OS1x представляет собой серию оптических приемников с быстрым откликом и высокой чувствительностью, подходит для широкого диапазона длин волн.
Особенности:
- Миниатюрный корпус 31,3х17х10 мм.
- Низкое энергопотребление.
- Широкий диапазон рабочих частот 0,01 - 12 ГГц.
- Плоская АЧХ.
- Одиночный источник питания +5 В.
- Имеет функцию оптического контроля мощности.
- Прекрасная электромагнитная совместимость.
- Встроенный широкополосный усилитель (опционально).
Электрические и оптические характеристики
| Параметр | Условия тестирования | Мин | Тип | Макс |
Ед. измерения |
|
|---|---|---|---|---|---|---|
| Диапазон рабочих частот |
RSC |
0,01 - 3 | ГГц | |||
|
RCC |
0,01 - 6 | |||||
|
RXC |
0,01 - 12 | |||||
| Коэффициент усиления |
RSC |
Tx без усилителя Rx с усилителем |
-11 | -3 | - |
дБ |
|
Tx с усилителем Rx с усилителем |
-28 | -24 | - | |||
|
RCC |
Tx без усилителя Rx с усилителем |
-11 | -3 | - | ||
|
Tx с усилителем Rx с усилителем |
-30 | -26 | - | |||
|
RXC |
Tx с усилителем Rx с усилителем |
-30 | -26 | - | ||
| Погрешность полосы пропускания |
RSC |
0,01 - 3 ГГц | - |
±1,2 |
±2 |
дБ |
|
RCC |
0,01 - 6 ГГц | - |
±1,5 |
±2,2 |
||
|
RXC |
0,01 - 12 ГГц | - |
±2,0 |
±2,5 |
||
|
Входная оптическая мощность |
+25℃ |
- | - | 10 | дБм | |
|
Обратное отражение |
|
- | 35 | - | дБ | |
| Чувствительность ФД | 1310 нм | 0,7 | 0,8 | - | дБ | |
| 1550 нм | 0,7 | 0,85 | - | |||
| Обратные потери ВЧ-сигнала (50 Ом) |
RSC |
0,01 - 3 ГГц | - | -12 | -8 | дБ |
|
RCC |
0,01 - 6 ГГц | - | -10 | -7 | ||
|
RXC |
0,01 - 12 ГГц | - | -10 | -5 | ||
| Рабочий ток | с усилителем, RSC/RCC | - | 90 | 100 | мА | |
| без усилителя, RSC/RCC/RXC | - | 7 | 10 | |||
|
Рабочее напряжение DC |
контакт +5 В | +4,8 | +5 | +5,2 | В | |
|
Рабочая температура |
|
-20 | - | +70 |
ºС |
|
|
Температура хранения |
|
-40 | - | +85 |
ºС |
|
|
Входная оптическая мощность насыщения |
CW | - | - | 10 |
мВт |
|
|
Влажность |
|
- | - | 95 | % | |
|
Давление |
|
86 | - | 106 | кПа | |
|
Электростатический разряд ESD |
|
- | - |
Класс 1A 250 - 500 |
В | |
Примечание: несоблюдение условий эксплуатации может привезти к снижению эффективности, выходу из строя, уменьшению срока его службы и стать причиной снятия с гарантии.
Характеристики волокна
| Параметр | Значение |
Ед. измерения |
|---|---|---|
| RF | SMA (50 Ом), Female |
|
| Тип волокна |
SMF-28 (стандартное) |
|
| Тип коннектора |
FC/APC |
|
|

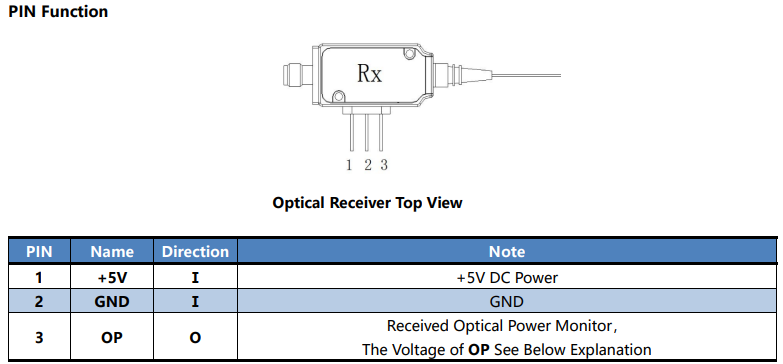

Питание |
Электромагнитный фильтр нижних частот, проходящий через конденсатор |
|
- WiMAX / 4G / 5G.
- Спутниковая связь.
- Мобильная связь.
- Передача сигнала GPS.
- Передача цифровых QAM-сигналов.
- Передача данных и видеозаписей.
- Распределённая антенная система.
OM-RxC000NF-OS1x - миниатюрные фотоприёмники 983.28(Kб)
| OM | - | RxC | xxx | N | x | - | O | S | 1x |
|---|---|---|---|---|---|---|---|---|---|
|
|
Частота: RSC: 0,01 - 3 ГГц RCC: 0,01 - 6 ГГц RXC: 0,01 - 12 ГГц |
Длина волны: 000: 800 - 1650 нм |
|
Тип коннектора: F: FC/APC SM L: LC/APC SM |
Рабочая температура: S: -20 - 70 ℃ |
Усилитель: 10: нет 11: есть |
