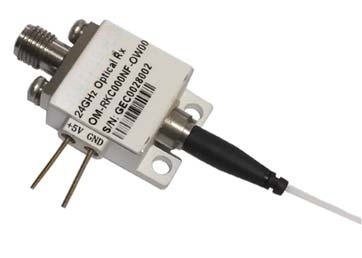

OM-RxC000Nx-OWxx - фотоприёмники
OM-RxC000Nx-OWxx - серия фотоприёмников.
- Диапазон рабочих длин волн 800 - 1650 нм.
- Частотный диапазон от 0,01 до 24 ГГц.
- Чувствительность до 0,85 А/Вт (@1310 нм).
OM-RxC000Nx-OWxx представляет собой серию оптических приемников с быстрым откликом и высокой чувствительностью, подходит для широкого диапазона длин волн.
Особенности:

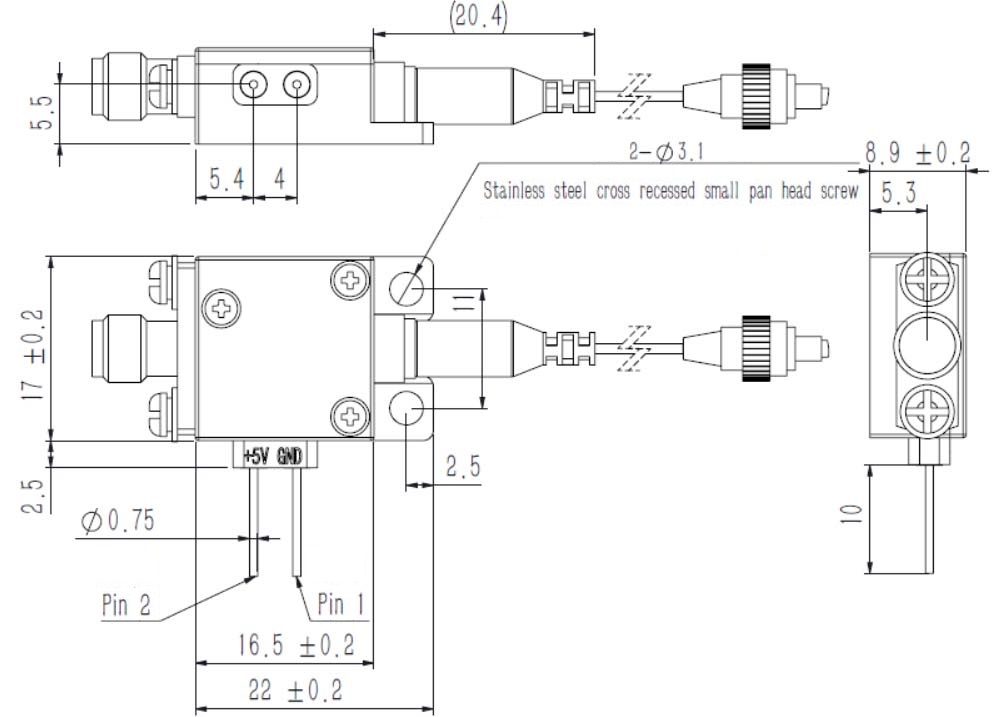

- Миниатюрный корпус 22х17х8,9 мм.
- Чувствительность до 0,85 А/Вт (@1310 нм).
- Широкий диапазон рабочих частот 0,01 - 24 ГГц.
- Диапазон рабочих длин волн 800 - 1650 нм.
- Устройство может быть подключено как к источнику постоянного тока, так и к источнику переменного тока. При этом сопротивление нагрузки должно составлять 50 Ом.
Электрические и оптические характеристики
| Параметр | Условия тестирования | Мин | Тип | Макс |
Ед. измерения |
|
|---|---|---|---|---|---|---|
| Длина волны |
|
800 | - | 1650 | нм | |
| Чувствительность | 1310 нм | 0,7 | 0,8 | - | А/Вт | |
| 1550 нм | 0,7 | 0,85 | - | |||
| Диапазон рабочих частот |
RСC |
0,01 - 6 | ГГц | |||
|
RXC |
0,01 - 12 | |||||
|
RUC |
0,01 - 18 | |||||
|
RKC |
0,01 - 24 | |||||
| Погрешность полосы пропускания |
RСC |
0,01 - 6 ГГц | - |
±1 |
±1,2 |
дБ |
|
RXC |
0,01 - 12 ГГц | - |
±1,2 |
±1,5 |
||
|
RUC |
0,01 - 18 ГГц | - |
±1,5 |
±2,0 |
||
|
RKC |
0,01 - 24 ГГц | - |
±1,7 |
±2,5 |
||
|
Обратное отражение |
ФД | - | -35 | - | дБ | |
| Обратные потери ВЧ-сигнала (50 Ом) |
RCC |
0,01 - 6 ГГц | - | -12 | -9 | дБ |
|
RXC |
0,01 - 12 ГГц | - | -10 | -7 | ||
|
RUC |
0,01 - 18 ГГц | - | -10 | -5 | ||
|
RKC |
0,01 - 18 ГГц | - | -10 | -5 | ||
| 18 - 24 ГГц | - | -5 | -3 | |||
| Темновой ток | ФД | - | 5 | 10 | нА | |
|
Рабочее напряжение DC |
контакт +5 В | +4,8 | +5 | +5,2 | В | |
| Потребляемая мощность | +5 В | - | 25 | 50 | мВт | |
|
Рабочая температура |
|
-40 | - | +70 |
ºС |
|
|
Температура хранения |
|
-40 | - | +85 |
ºС |
|
|
Входная оптическая мощность насыщения |
- | - | 10 |
мВт |
||
| Прямой ток | - | - | 10 |
мА |
||
| Напряжение смещения | ФД | - | - | 20 |
В |
|
|
Влажность |
|
- | - | 95 | % | |
|
Давление |
|
86 | - | 106 | кПа | |
|
Электростатический разряд ESD |
|
- | - |
Класс 1В 500 - 1000 |
В | |
Примечание: несоблюдение условий эксплуатации может привезти к снижению эффективности, выходу из строя, уменьшению срока его службы и стать причиной снятия с гарантии.
Характеристики волокна
| Параметр | Значение |
Ед. измерения |
|---|---|---|
| Тип волокна |
SM |
|
| Тип коннектора | FC/APC |
|
| Длина пигтейла | 1±0,1 | м |
| Минимальный радиус изгиба | 30 | мм |
- 3G/4G/5G.
- Спутниковая связь.
- Передача сигнала GPS.
- Технологии мультисервисных сетей.
- Высокоскоростные тестирование и измерения.
- Распределённая антенная система.
- Дистанционное управление оборудованием.
- Передача импульсного сигнала.
OM-RxC000Nx-OWxx - фотоприёмники 876.68(Kб)
| OM | - | RxC | 000 | N | F | - | O | W | xx |
|---|---|---|---|---|---|---|---|---|---|
|
|
Частота: RСC: 0,01 - 6 ГГц RXC: 0,01 - 12 ГГц RUC: 0,01 - 18 ГГц RKC: 0,01 - 24 ГГц |
Длина волны: 000: 800 - 1650 нм |
|
Тип коннектора: F: FC/APC SM |
Рабочая температура: S: -40 - 70 ℃ |
Источник тока: 00: AC 01: DC |
