PL-MPR0070 - высокоскоростные InGaAs фотодетекторы

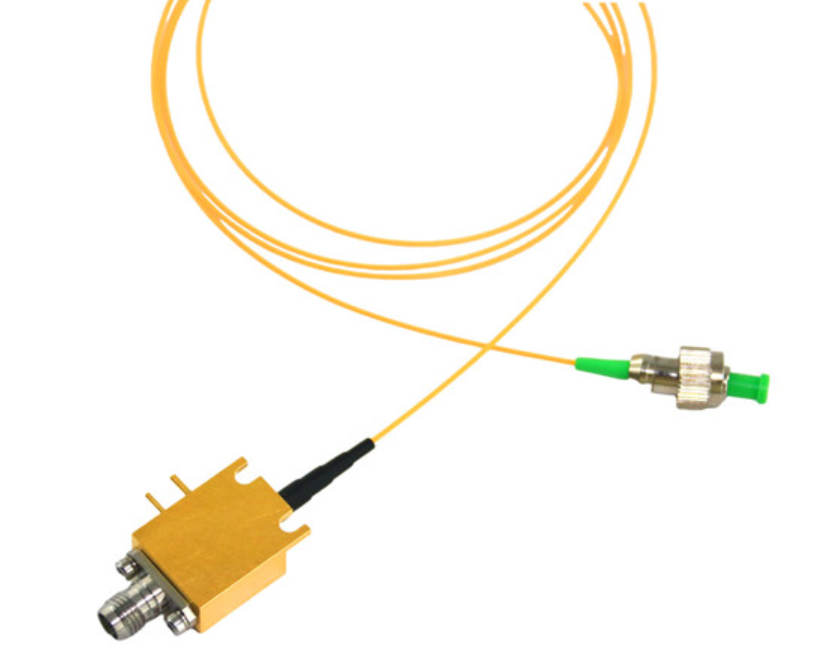

PL-MPR0070 – это высокоскоростной СВЧ фотоприёмник со встроенной схемой смещения (bias-T) и герметичным корпусом с разъёмом V-типа для радиочастотного интерфейса.
- Диапазон рабочих длин волн от 1000 до 1650 нм.
- Частотный диапазон до 70 ГГц.
- Чувствительность 0,6 А/Вт.
- Входная оптическая мощность до 13 дБм.
Производитель: LD-PD
Фотодетекторы серии PL-MPR0070 с полосой пропускания 70 ГГц представляют собой высокотехнологичное решение для преобразования оптических сигналов в радиочастотные с минимальными искажениями. Устройство оснащено встроенной схемой смещения (Bias-T), что устраняет необходимость во внешних цепях подачи напряжения, и выполнено в герметичном корпусе, обеспечивающем устойчивость к внешним воздействиям.
Особенности:
- Широкая полоса пропускания.
- Высокая чувствительность.
- Интегрированный Bias-T.
- Низкий уровень шумов.
- Минимальные потери.
- Прочный интерфейс.
| Параметр | Значение | Ед. измерения |
|---|---|---|
|
Оптические параметры
|
||
|
Диапазон длин волн
|
1000 - 1650 | нм |
|
Чувствительность
|
0,5 - 0,6 | А/Вт |
|
Частотные характеристики
|
||
|

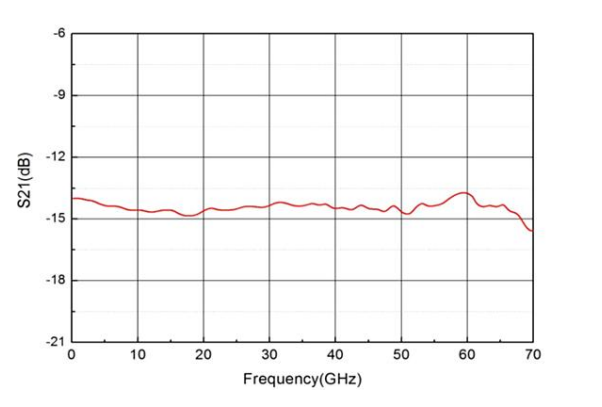

Полоса пропускания (3 дБ)
|
68 - 70 | ГГц |
|
Неравномерность АЧХ
|
≤ ± 1,5 | дБ |
|
Коэффициент отражения
|
-8...-6 | дБ |
|
Электрические параметры
|
||
|

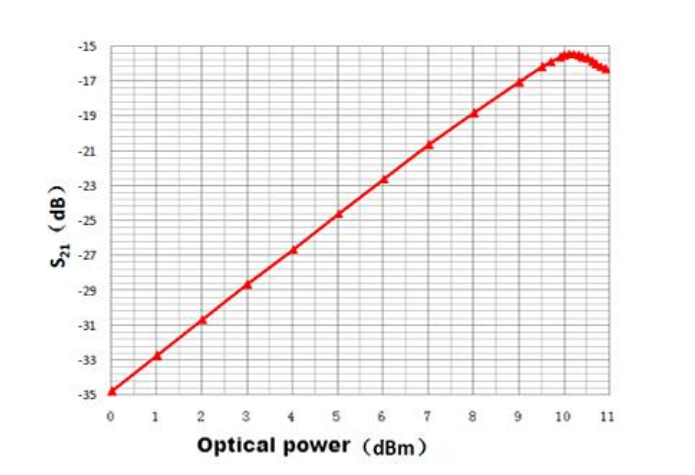

Входная оптическая мощность насыщения
|
9 - 10 | дБм |
|
Поляризационно-зависимые потери (PDL)
|
0,02 - 0,05 | дБ |
|
Темновой ток
|
1 - 10 | нА |
|
Эксплуатационные параметры
|
||
|
Рабочее напряжение
|
5 | В |
|
Макс. входная оптическая мощность
|
13 | дБм |
|
Рабочая температура
|
-40...+70 | °C |
|
Температура хранения
|
-45...+85 | °C |
- Передача аналогового сигнала на удаленные антенны.
- Комплексы РЭБ с радиофотоникой.
- Линии задержки, тестирование АФАР.
- Высокоскоростные коммуникации.
