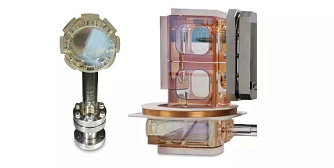

UHVC - высокодобротный резонатор
UHVC - серия высококачественных стеклянных вакуумных резонаторов, которые используются для экспериментов и связанных с ними применений, требующих прохождения света в вакууме.
- Резонаторы квадратных, прямоугольных, восьмиугольных и других форм в сечении с фланцами для герметизации в нескольких направлениях..
- Габариты резонатора до 50 х 50 х 150 мм (другие по запросу).
- Доступны различные AR покрытия в диапазоне 40 - 1064 нм.
Производитель: CAS COLD ATOM
UHVC - это серия высококачественных стеклянных вакуумных резонаторов, которые используются для экспериментов и связанных с ними применений, требующих прохождения света в вакууме. Специальная технология склеивания позволяет производить высококачественное покрытие внутренней и внешней поверхностей стеклянного резонатора, сохраняя плоскостность до λ/2 на поверхности резонатора, что минимизирует искажение лазерного волнового фронта. Для простоты установки стеклянная вакуумная полость соединена с металлическим фланцем, а весь вакуумный резонатор может подвергаться отверждению при температуре до 300°C и уровне вакуума до 5×10-8 Па.
Особенности:- Сверхвысокий предельный вакуум.
- Внутренние и внешние поверхности могут иметь покрытие.
- Высокая плоскостность поверхности.
- Пользовательский интерфейс металлического фланца.
Описание системы
- Вакуумная система гравиметра на холодных атомах фонтанного типа состоит из блока двумерного магнито-оптического захвата (2D MOT), блока трёхмерного магнито-оптического захвата (3D MOT), фонтанной трубки и т. д.
- Вся вакуумная камера изготовлена из металлического титана. Вокруг вакуумной камеры расположены четыре набора катушек магнитного поля: катушка 2D MOT, катушка 3D MOT, катушка селекции состояний и катушка C-поля.
-
В процессе эксперимента большое количество атомов охлаждается с помощью двумерного магнито-оптического захвата и выталкивается в трёхмерный магнито-оптический захват с помощью выталкивающего лазера, что в конечном итоге позволяет получить более 108108
холодных атомов. -
Время свободной эволюции атомов в гравиметре с использованием данной вакуумной системы достигает 200 мс, а чувствительность гравиметра достигает
16 мкГал/Гц1/2.
Инновационные особенности конструкции системы
- Сверхвысокий вакуум на уровне 10−8 Па;
- Высокая интеграция и компактная конструкция;
- Высокостабильная механическая конструкция;
- Конструкция с большим смотровым окном;
- Оптимизированная конструкция двумерного магнито-оптического захвата;
- Оптимизированная конструкция магнитного экранирования.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Форма |
Квадратные, прямоугольные, восьмиугольные и другие резонаторы в сечении с фланцами в нескольких направлениях для герметизации |
- |
| Габариты резонатора |
До 50 х 50 х 150 (другие по запросу) |
мм |
|
Материал стекла |
Синтетический кварц, PYREX и другие |
- |
|
Фланец для вакуумной полости |
Стандартный размер Φ70 мм ICF70 (DN 40CF) |
- |
|
Специальное производство |
AR-покрытие 40 - 1064 нм (любая длина волны) | - |
| Пользовательские габариты | - | |
|
Немагнитный фланец SUS316L (или другой) |
- | |
|
Покрытие внешней стенки, внутренней стенки или внутренней и внешней стенки соответствующей резонатору в соответствии с пользовательскими требованиями |
- |
- Квантовые высокоточные измерения, квантовые вычисления, квантовая информация.
- Охлаждение атомов.
- Атомные часы.
- Атомный интерферометр.
