13441BERT - тестер коэффициента битовых ошибок

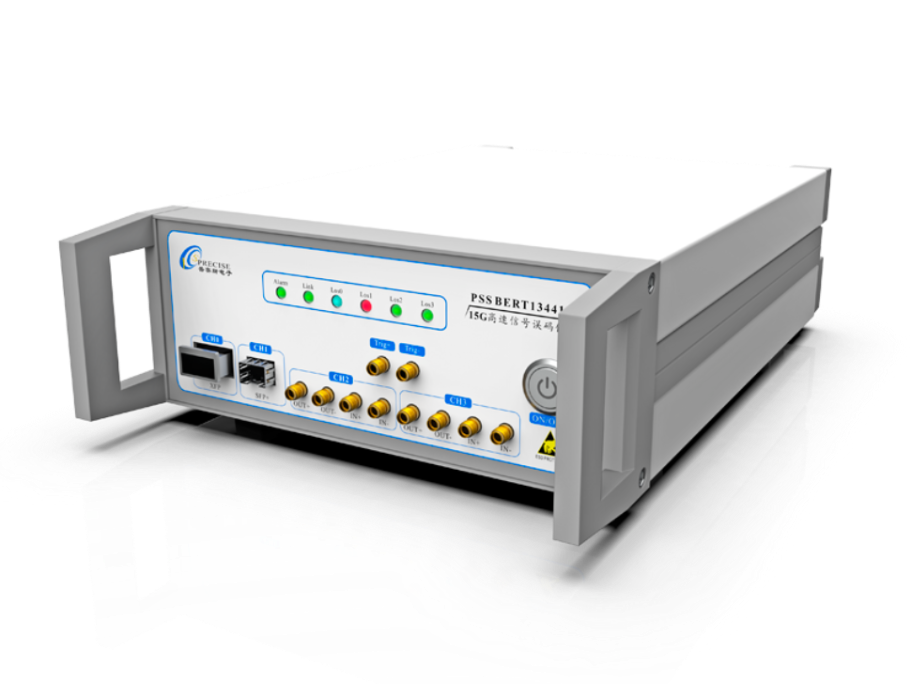

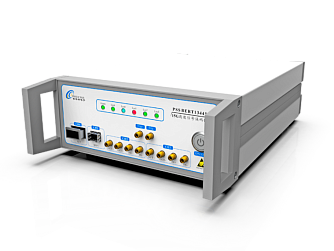

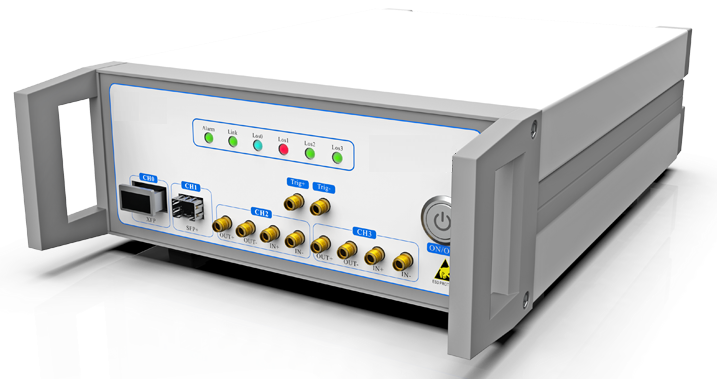

Высокоскоростной тестер битовых ошибок 13441BERT — это анализатор битовых ошибок, поддерживающий 4-канальные высокоскоростные сигналы 622M-15G.
- Основная функция — измерение производительности высокоскоростных коммуникационных модулей.
- Обеспечивает 4 независимых канала с максимальной скоростью передачи электрических сигналов 15G.
- Скорости каналов настраиваются при необходимости.
Высокоскоростной тестер битовых ошибок 13441BERT — это анализатор битовых ошибок, поддерживающий 4-канальные высокоскоростные сигналы 622M-15G и оптические интерфейсы XFP, SFP+, а также двухканальную передачу и двухканальный приём высокоскоростных электрических сигналов. Он позволяет настраивать различные скорости и шаблоны измерений и отображать результаты теста в режиме реального времени с помощью мигающего индикатора.
- Многоканальный режим: до 4 независимых каналов.
- Шаблоны: PRBS7, PRBS9, PRBS15, PRBS23, PRBS31, PRBS58, User64bit.
- Скорость: 0,622–15 Гбит/с, настраиваемая.
- Тактовый генератор выдает несколько сигналов запуска.
- Поддержка одновременного тестирования приемопередатчика для оптических модулей.
| Параметр | Значение | Ед. измерения | ||
|---|---|---|---|---|
| Мин. | Ср. | Макс. | ||
| Скорость передачи | 0,622 | 0.622, 1.25, 2.125, 2.488, 2.5, 3.07,3.125, 4.25, 5, 6.144, 6.25, 7.5, 8.5, 9.95, 10.00, 10.312, 10.52, 10.709, 11.09, 11.32, 14.025, 15 | 15 | Гбит/с |
| Время нарастания | 25 | 30 | 35 | пс |
| Время спада | 30 | 35 | 40 | пс |
| Шаблон |
PRBS7, PRBS9, PRBS15, PRBS23, PRBS31, PRBS58, User64bit |
|||
| Джиттер (rms) | 1 | 1,6 | 2,2 | пс |
| Джиттер (p-p) | 6 | 12 | 25 | пс |
| Нестабильность тактовой частоты | -100 | 0 | 100 | ppm |
| Скошенность тактового сигнала | 45 | 50 | 55 | % |
| Частота синхронного тактового сигнала | 140 | 155,52 | 800 | МГц |
| Амплитуда электрического передающего канала | 400 | 500 | 600 | мВ |
| Амплитуда оптического передающего канала | Определяется модулем | |||
| Амплитуда электрического принимающего канала | 100 |
|
мВ | |
| COM интерфейс | RS232, GPIB/LAN | |||
| Питание | AC 100~240V, 50~60Hz | |||
| Рабочая температура | 0~40 |
℃
|
||
| Относительная влажность | 5~90 | % | ||
| Габаритные размеры |
375×240×95 |
мм | ||
- Тестирование модулей SFP+, QSFP+.
- Тестирование модулей типа PON.
- Тестирование AOC и DAC.
