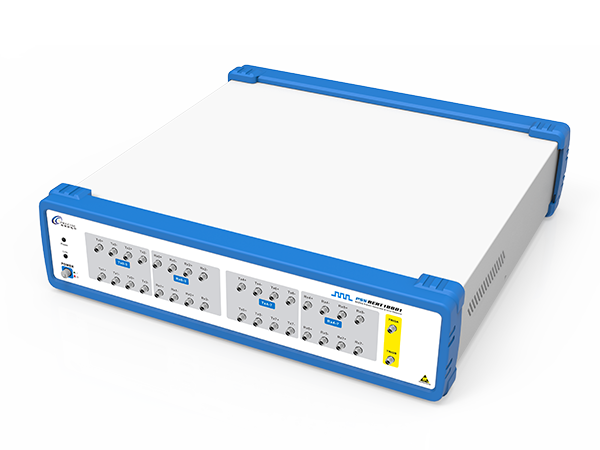

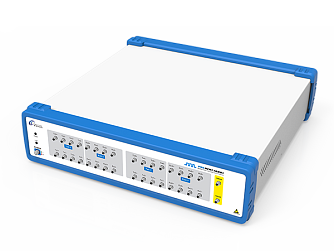

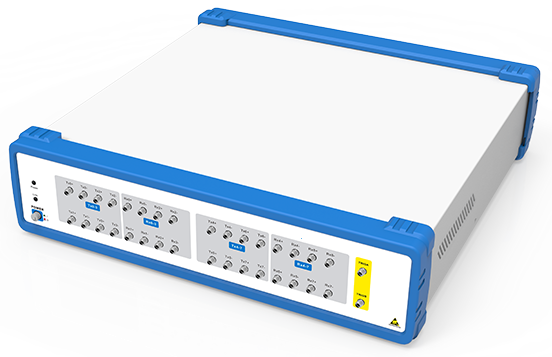

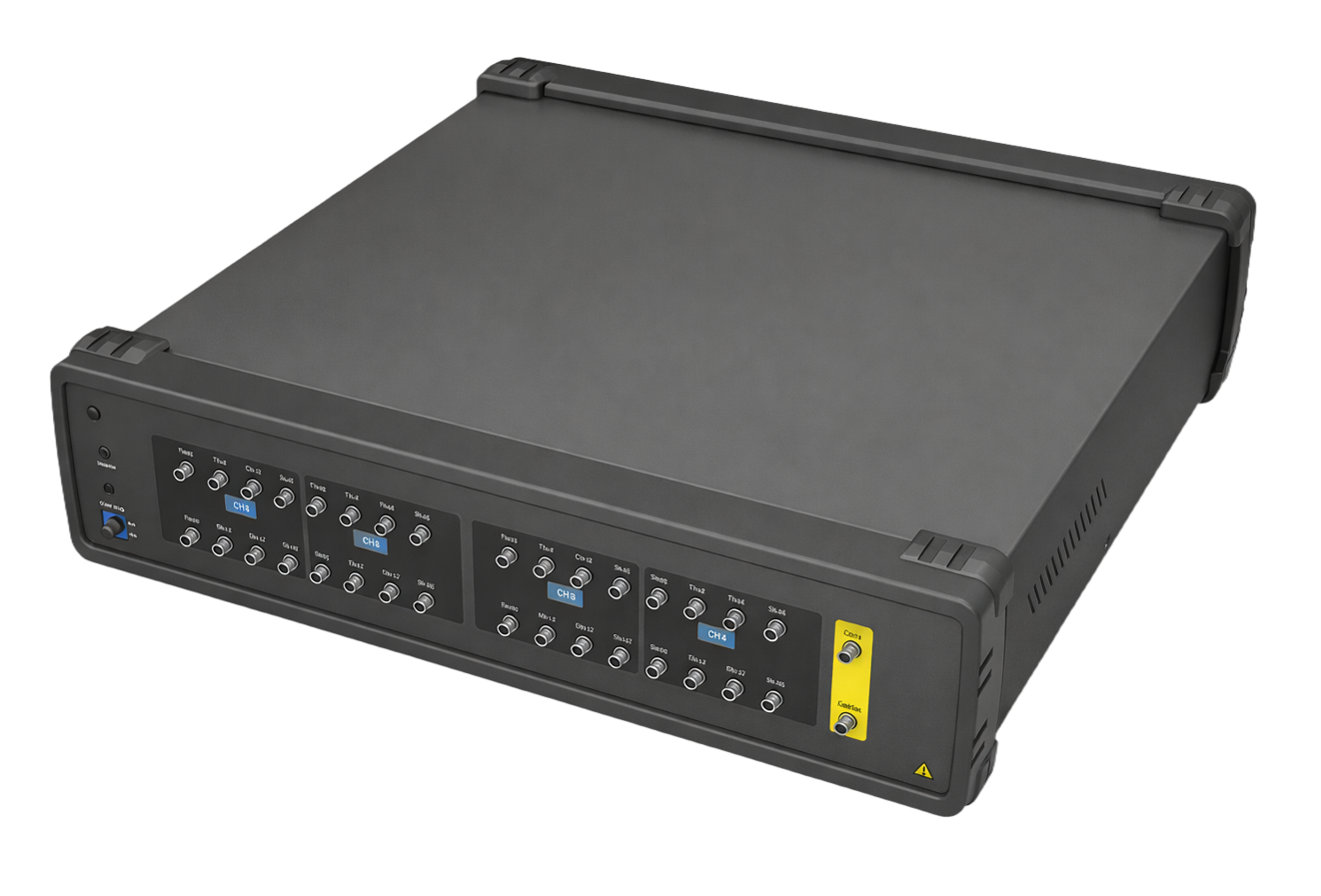

18881BERT - тестер коэффициента битовых ошибок
Высокоскоростной тестер коэффициента битовых ошибок 18881BERT - это высокоскоростной анализатор ошибок в сигналах для многоканальных приложений.
- Возможность выбора скорости: 9G95-15G, 24G33-32G.
- Функция тестирования BERT на 8 независимых каналах передачи и 8 каналов приема.
- Поддержка расширенных шаблонов: PRBS7, PRBS9, PRBS15, PRBS23, PRBS31 и User40.
- Низкий уровень джиттера выходного сигнала глазковой диаграммы и короткое время нарастания.
- Наличие дополнительного интерфейса для разработки.
Высокоскоростной тестер коэффициента битовых ошибок 18881BERT - это высокоскоростной анализатор ошибок в сигналах 200G. Поддерживает тестирование сигнала со скоростями в диапазоне от 9,95G до 15G и от 24,33G до 32G.
- Возможность выбора скорости: 9G95-15G, 24G33-32G.
- Функция тестирования BERT на 8 независимых каналах передачи и 8 каналов приема.
- Поддержка расширенных шаблонов: PRBS7, PRBS9, PRBS15, PRBS23, PRBS31 и User40.
- Непрерывное детектирование и синхронизация.
- Регулируемая коррекция полярности.
- Низкий уровень джиттера выходного сигнала глазковой диаграммы и короткое время нарастания.
- Наличие дополнительного интерфейса для разработки.
| Параметр | Значение | Ед. изм. | |
|---|---|---|---|
| Скорость передачи | 9,95~15 | 24,33~32 | Гбит/сек |
| Порт PPG | |||
| Шаблон | 7, 9, 15, 23, 31, пользовательский шаблон 40 бит | Prbs | |
| RMS | 1400 | 700 | фс |
| PP джиттер | 9,5 | 4,2 | пс |
|
Время нарастания (20%~80%) |
17 | 16 | пс |
|
Время спада (20%~80%) |
17,5 | 16,5 | пс |
| Амплитуда электрического передающего канала | < 1000 | мВ | |
| Порт ED | |||
| Шаблон | 7, 9, 15, 23, 31 | Prbs | |
| Мин. чувствительность приема | > 40 | мВ | |
| Входной/выходной импеданс | Однопортовый 50 / Дифференциальный 100 | Ом | |
| Выходной триггер | |||
| Частота тактового сигнала триггера | 8-канальное частотное деление | - | |
| Тактовый вход | |||
| Амплитуда внешнего тактового сигнала | 600-1600 | мВ | |
| Скошенность тактового сигнала | 40-60% | ||
| Дополнительные параметры | |||
| РЧ интерфейс | Тип K 2,92 мм "мама" | ||
| COM интерфейс |
RS232 LAN/GPIB |
||
| Питание | AC 100~240V, 50~60Hz | ||
| Размеры (Д*Ш*В) | 431x426x112 | мм | |
- Тестирование модулей SFP+, SFP28, QSFP28, QSFP56.
- Тестирование AOC, DAC.
- Тестирование оптических устройств и оборудования (BOSA, TOSA, ROSA).
- Тестирование высокоскоростных интегральных электронных схем, печатных плат, подсистем электронных модулей и систем.
