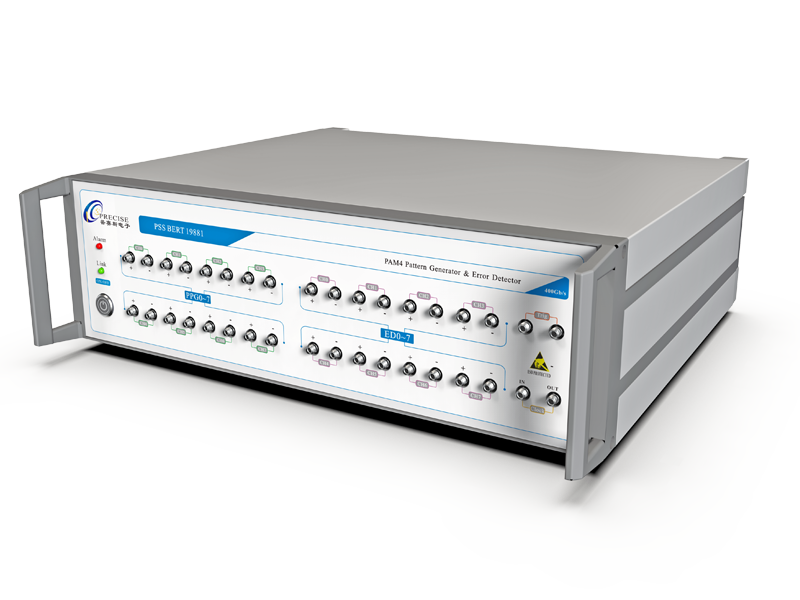

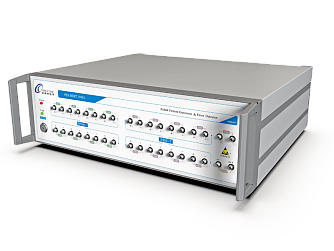

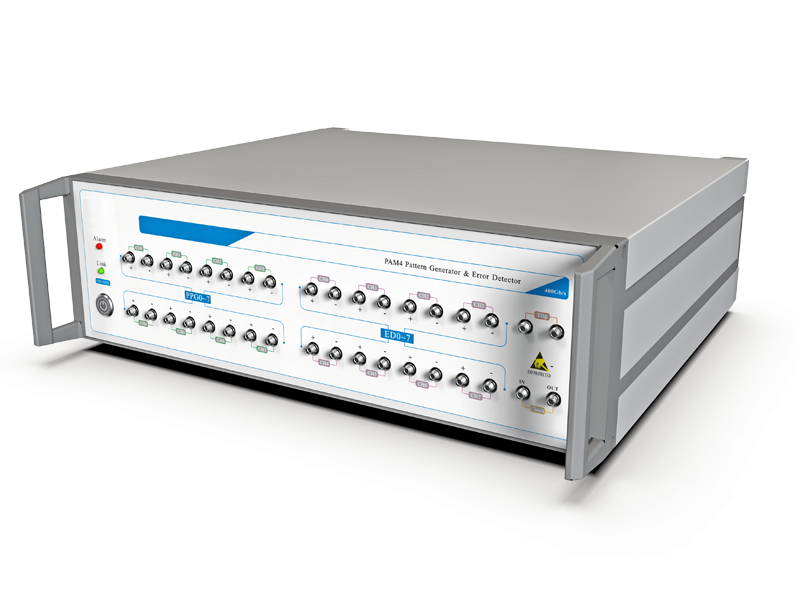

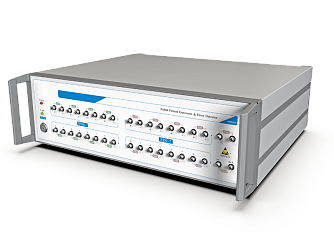

19881BERT - тестер коэффициента битовых ошибок
Высокоскоростной тестер коэффициента битовых ошибок 19881BERT - это высокоскоростной анализатор ошибок в сигналах для многоканальных приложений PAM4 и NRZ. Поддерживает тестирование сигнала PAM4 со скоростью 8x56 Гбит/с и сигнала NRZ со скоростью 10~28 Гбит/с.
- Поддержка до 8 каналов.
- Выбор скорости NRZ: поддержка 9,95 ~ 14,025 Гбит, 20 ~ 28,05 Гбит.
- Выбор скорости PAM4: поддержка 20 ~ 28,5 Гбод.
- Доступны несколько типовых кодовых последовательностей.
- Встроенная схема внесения в исходящий сигнал положительных и отрицательных предыскажений.
- Приемник поддерживает функцию выравнивания.
- Короткое время нарастания и спада сигнала.
- Низкий уровень джиттера.
Высокоскоростной тестер коэффициента битовых ошибок 19881BERT - это высокоскоростной анализатор ошибок в сигналах для многоканальных приложений PAM4 и NRZ. Он может поддерживать тестирование сигнала PAM4 со скоростью 8x56 Гбит/с и сигнала NRZ со скоростью 10~28 Гбит/с. Он включает в себя 8-канальный приемник PPG, 8-канальный приемник ED и передатчик сигналов, которые могут работать одновременно или независимо. Передатчик поддерживает многоуровневый режим внесения предыскажений и построение глазковой диаграммы при тестировании сигнала PAM4.
- Поддерживает до 8 каналов, работающих как независимо друг от друга, так и одновременно.
- Выбор скорости PAM4: поддержка 24,33 ~ 56,25 Гбод, настраивается при необходимости.
- Доступны несколько типовых кодовых последовательностей: PRBS7/9/11/13/15/16/23/31, PRBS13Q, PRBS31Q, SSPRQ, JP03B, кастомная и другие.
- Встроенная схема внесения в исходящий сигнал положительных и отрицательных предыскажений.
- Поддержка режимов CTLE, FFE & DFE.
- Низкий уровень джиттера.
- Высокое качество PAM сигнала.
- Поддержка тестирования на соответствие протоколам KP4/KR4 FEC.
- Поддержка коэффициента битовых ошибок FEC после коррекции.
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Режим модуляции | NRZ/PAM | - |
| Скорость передачи |
20~28 |
Гбод |
| Порт PPG | ||
| Шаблон |
PRBS7/9/11/13/15/16/23/31, PRBS13Q, PRBS31Q, SSPRQ, Пользовательский шаблон |
Prbs |
| Амплитуда электрического передающего канала | < 1200 | мВ |
| Порт ED | ||
| Шаблон | PRBS7/9/11/13/15/16/23/31, PRBS13Q, PRBS31Q | Prbs |
| Мин. чувствительность приема | > 40 | мВ |
| Функция эквализации | CTLE, FFE, DFE | |
| Входной/выходной импеданс | Однопортовый 50 / Дифференциальный 100 | Ом |
| Выходной триггер | ||
| Частота тактового сигнала триггера | Частотное деление 4/8/16/32/64/128 | |
| Амплитуда внешнего тактового сигнала | 600-1600 | мВ |
| Рабочий цикл внешнего тактового входа | 40~60 | % |
| Дополнительные параметры | ||
| РЧ интерфейс | Тип K 2,92 мм "мама" | |
| COM интерфейс | RS232/GPIB/LAN | |
| Питание | AC 100~240V, 50~60Hz | |
| Температура хранения и эксплуатации | 0~40 | °C |
| Относительный уровень влажности | 5~90 | % |
| Размеры (Д*Ш*В) | 343x112x320 | мм |
- Многоканальное высокоскоростное модульное тестирование приемопередатчиков.
- Научно-исследовательские и производственные испытания устройств.
- Тестирование кабелей AEC, AOC и DAC.
