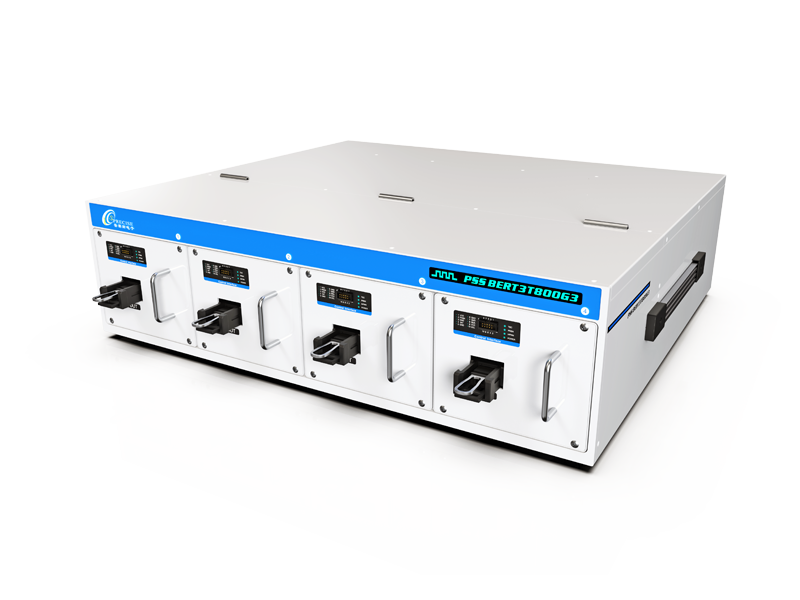

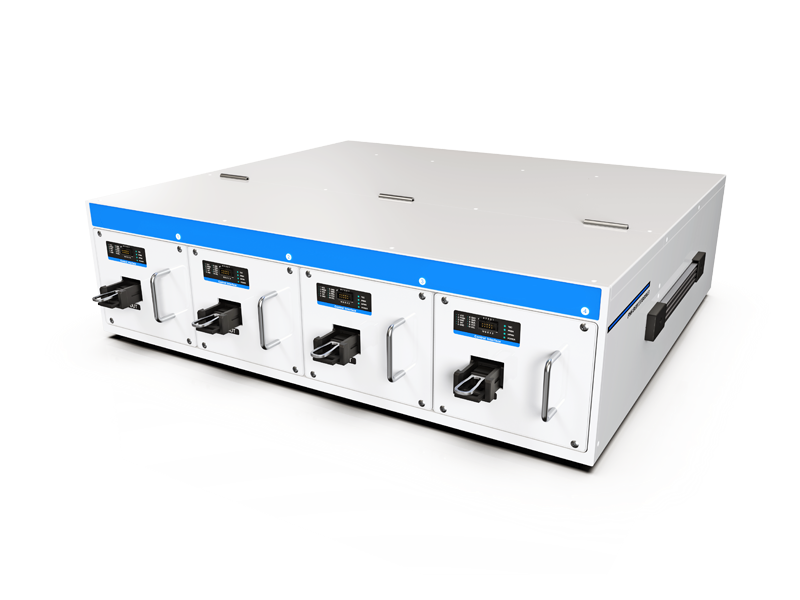

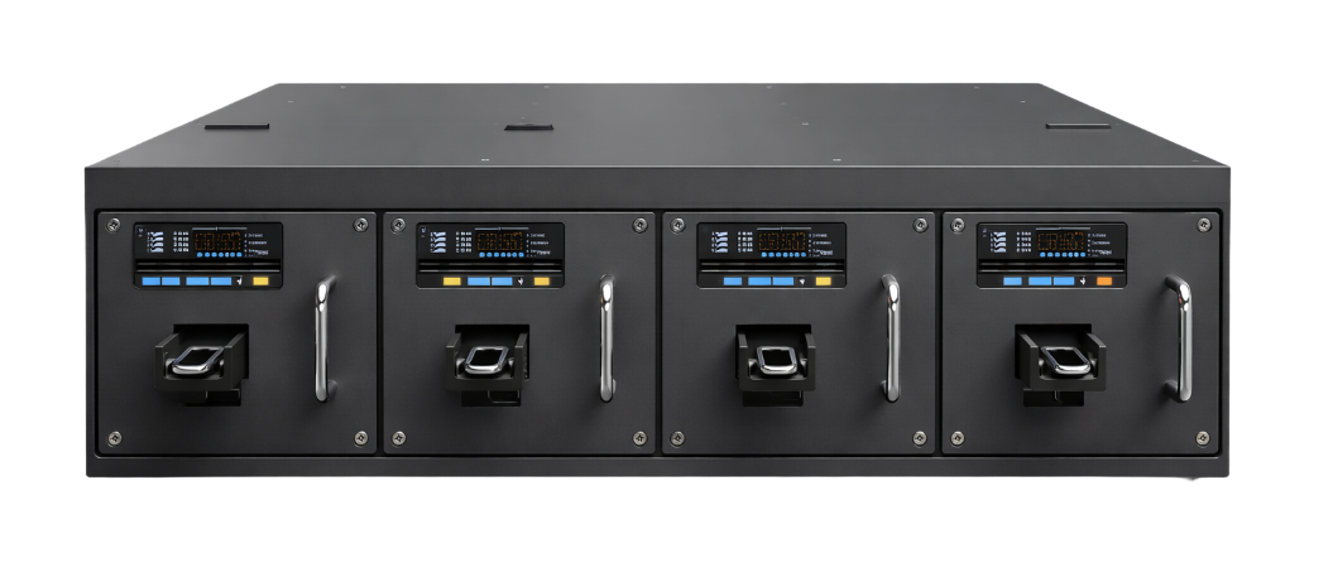

3T800G3BERT - тестер коэффициента битовых ошибок со встроенной системой охлаждения

3T800G3BERT оснащен 800-гигабитным тестером BERT, платой MCB, трёхкаскадным термоэлектрическим конденсатором (TEC) и системой быстрого контроля температуры жидкостного охлаждения.
  • Собственная система водяного охлаждения обеспечивает четырехканальную циркуляцию воды для независимого контроля температуры каждого порта.
  • Эффективное энергопотребление.
  • Поддерживает многопортовый тест установки модулей OSFP 400G/800G, QSFP-DD и QSFP112.

Узнать цену

3T800G3BERT оснащен 800-гигабитным тестером BERT, платой MCB, трёхкаскадным термоэлектрическим конденсатором (TEC) и системой быстрого контроля температуры жидкостного охлаждения. Собственная система водяного охлаждения обеспечивает четырехканальную циркуляцию воды для независимого контроля температуры каждого порта. Поддерживает многопортовый тест установки модулей OSFP 400G/800G, QSFP-DD и QSFP112.

  • Отличные показатели энергопотребления.
  • Специальное расположение ключевых узлов обеспечивает наилучшее согласование импеданса и флуктуацию импеданса линии связи.
  • Оптимальная конструкция обеспечивает качество сигнала на выходе 3T800G3BERT при дифференциальной электрической глазковой диаграмме для скорости 53 Гбод, кабель 20 см.

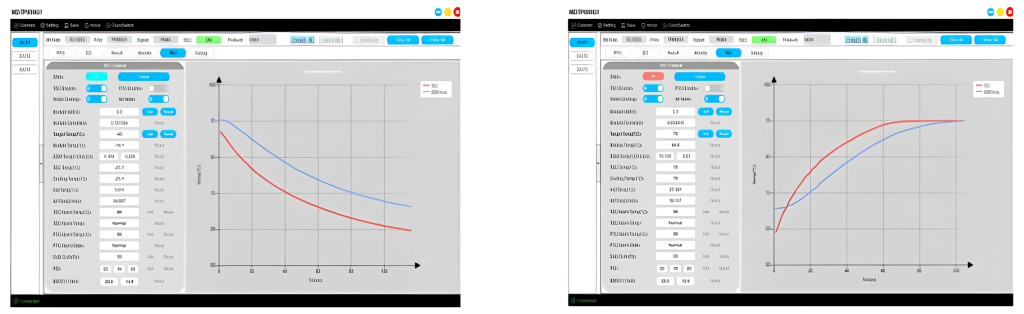

  • Эффективный контроль температуры, двухсторонний термоэлектрический конденсатор + жидкостной контур охлаждения.
  • Полностью независимый водяной канал для каждого порта, стабильный контроль температуры, отсутствие взаимных помех.
  • Многонаправленные датчики отслеживают состояние термоэлектрического конденсатора в режиме реального времени для обеспечения максимальной выходной эффективности.

  • Гибкое взаимодействие оптических модулей, поддерживающее переключение внутренних и внешних интерфейсов IIC в режиме реального времени.
  • Обеспечение комплексной защиты от перегрева модуля, сбоев питания модуля для длительного срока службы платы MCB, конденсации в модуле, обнаружения утечек в оборудовании и т. д.

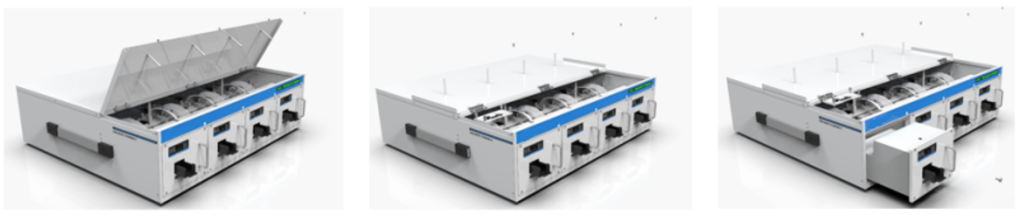

  • Высокая ремонтопригодность за счет модульной конструкциии: замена одного модуля производится за несколько простых шагов.

Тестер коэффициента битовых ошибок

Параметр Значение [1] Ед. изм.
Режим модуляции NRZ/PAM4 -
Виды данных  PRBS7/9/11/13/15/16/23/31, PRBS13/31Q
SSPRQ, JP03A, JP03B, LIN, прямоугольная волна, пользовательская кодовая схема, вставка ошибок (передатчик)
Скорость передачи данных 24.8832, 25.0, 25.06752, 25.78125, 26.5625, 27.95, 28.05, 28.125, 28.9, 49.765, 49.7664, 50.0, 50.13504, 51.5625, 53.125, 55.9, 57.8 (Непрерывная регулировка в пределах диапазона скоростей) Гбод
Точность частоты ± 50 ppm
Макс. амплитуда выхода (дифф.) [2] 1000 мВpp
Время нарастания/спада (20%~80%) < 9,5 пс
СКО джиттера < 500 фс
Амплитуда приема (дифф.) 100 ~ 600 мВpp
Чувствительность приема (дифф.) < 100 мВpp
Функция FEC [3]  Поддержка KR4/KP4
Анализ FEC Поддержка анализа распределения ошибок FEC-сигнала
Эквализация Передающая сторона поддерживает 3/TAP, приемная сторона — адаптивная
Полярность Поддержка регулировки полярности на передающем и приемном концах
SNR Поддержка считывания отношения сигнал/шум на приемной стороне
Примечания:
[1] Данные испытаний с кабелем длиной 250 см в условиях: 53.125 Гбит/с, PRBS31.
[2] Из-за потерь в линии связи фактическая выходная амплитуда на внешнем кабеле меньше 1000 мВ, типичное дифференциальное значение составляет 600 мВ.
[3] Функция FEC является опциональной в зависимости от фактической комплектации.

Блок управления температурой

Параметр Значение  Ед. изм.
Блок управления температурой TEC + жидкостное охлаждение -
Диапазон регулирования температуры -20...+85 °C
Эффективность терморегуляции[1]
 ≤ 2 (типичная температура корпуса, @12 Ватт OSPP, 70...0°C) мин
Стабильность терморегуляции ±1 °C
Точность терморегуляции 0,1 °C
Замена оснастки Поддержка быстрого подключения/отключения оснастки для одиночного модуля
Примечания:
 [1] Эффективность нагрева и охлаждения должна оцениваться на основе фактических результатов испытаний, таких как энергопотребление продукта заказчика и расположение источника тепла.

Модуль управления тестированием (MCB)

Параметр Значение  Ед. изм.
Мониторинг температуры корпуса Поддержка мониторинга температуры корпуса модуля (NTC) в реальном времени
Снятие напряжения 3-3,6 В
Количество подключений[1]
 Ведение записи количества подключений/отключений модуля
Замена платы MCB Поддержка раздельной замены плат MCB
Замена оснастки[2] Поддержка быстрого подключения/отключения оснастки для одиночного модуля
Примечания:
[1] Записывается только количество подключений и отключений при включенном питании.
[2] Из-за циркуляции жидкости в оснастке горячая замена не поддерживается. Замена должна производиться при выключенном питании устройства.

Дополнительные параметры

Параметр Значение  Ед. изм.
Качество тестируемых модулей[1] 2/3/4 порта
Тип корпуса модуля[2] OSFP/OSFP-RHS/QSFP-DD/QSFP112
Интерфейс связи RS232, LAN (Ethernet)
Макс. потребляемая мощность[3] 2 кВт
Макс. мощность охладителя[4] 2 кВт
Размеры тестера 694*606*183 мм
Размеры охладителя 440*336*580 мм
Питание AC 100~240 B, 50 Гц
Примечания:
[1] Разные порты используют разные модули BERT.
[2] OSFP, OSFP-RHS и QSFP — это три независимых типа корпуса. При этом QSFP-DD и QSFP112 относятся к типу корпуса QSFP.
[3] Мощность, потребляемая основным блоком, варьируется в зависимости от выбранной конфигурации с разным количеством портов.
[4] Мощность водоохладителя варьируется в зависимости от требований конфигурации портов. Устройство поставляется в комплекте с водоохладителем.

  • Многоканальное высокоскоростное модульное тестирование приемопередатчиков.
  • Научно-исследовательские и производственные испытания устройств.
  • Тестирование кабелей AEC, AOC и DAC.

Модель Описание
3T800G3BERT Тестер коэффициента битовых ошибок. Оснащен 800-гигабитным тестером BERT, платой MCB, трёхкаскадным термоэлектрическим конденсатором (TEC) и системой быстрого контроля температуры жидкостного охлаждения.
