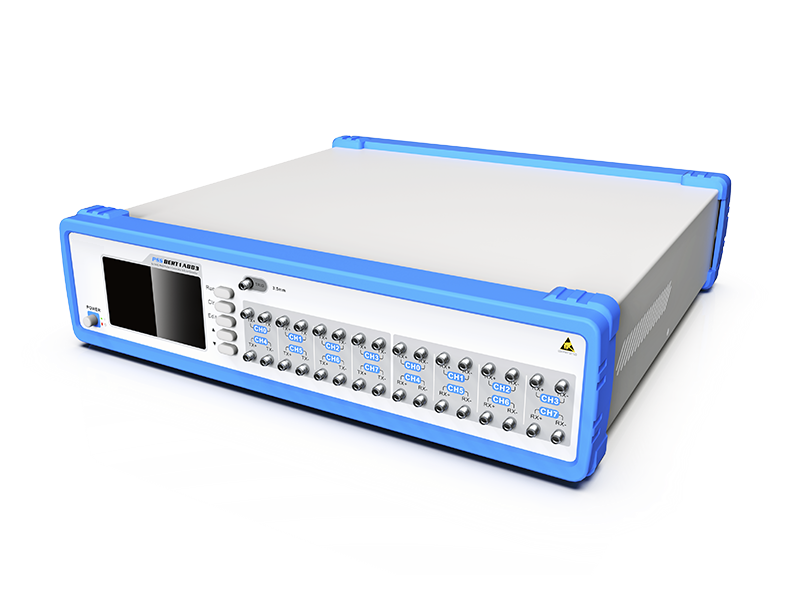

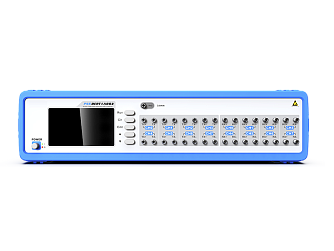

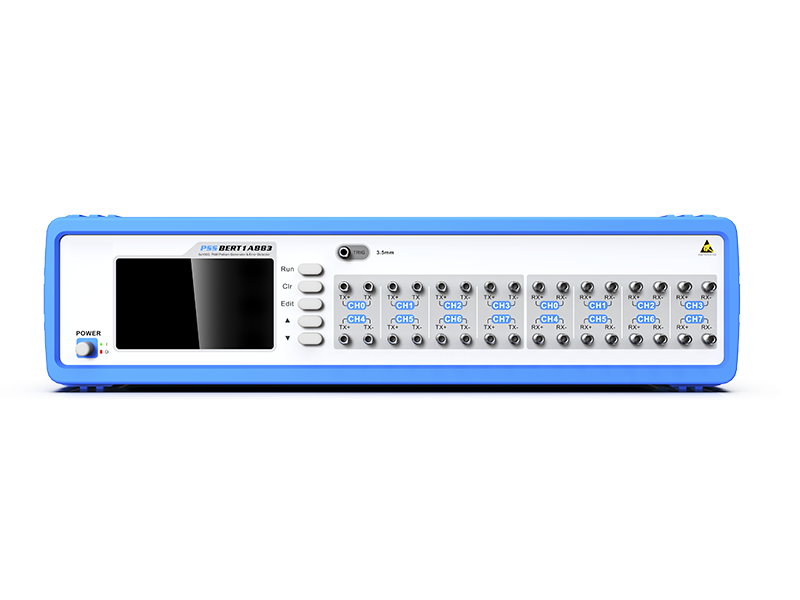

800BERT - тестер коэффициента битовых ошибок
- Поддержка до 8 каналов.
- Выбор скорости PAM4: поддержка 24,33 ~ 56,25 Гбод.
- Доступны несколько типовых кодовых последовательностей.
- Передатчик поддерживает функцию предварительного выделения.
- Приемник поддерживает функцию выравнивания.
- Короткое время нарастания и спада сигнала.
- Низкий уровень джиттера.
Высокоскоростной тестер коэффициента ошибок в битах 800BERT - это высокоскоростной анализатор ошибок в сигналах для многоканальных приложений PAM4 и NRZ. Он может поддерживать тестирование сигнала PAM4 со скоростью 8x106 Гбит/с. Он включает в себя 8-канальный приемник PPG, 8-канальный приемник ED и передатчик сигналов, которые могут работать одновременно или независимо. Передатчик поддерживает многоуровневый режим предварительной настройки акцента, который может выполнять такие функции, как настройка формы глаз для сигналов PAM4.
- Поддерживает до 8 каналов, работающих как независимо друг от друга, так и одновременно.
- Выбор скорости PAM4: поддержка 24,33 ~ 56,25 Гбод, настраивается при необходимости.
- Доступны несколько типовых кодовых последовательностей: PRBS7/9/11/13/15/23/31/58, PRBS7~58Q, SSPRQ, кастомная и другие.
- Передатчик поддерживает функцию предварительного выделения, а приемник поддерживает функцию выравнивания.
- Короткое время нарастания и спада сигнала.
- Низкий уровень джиттера.
- Функция KP4 FEC, анализ распределения ошибок в символах.

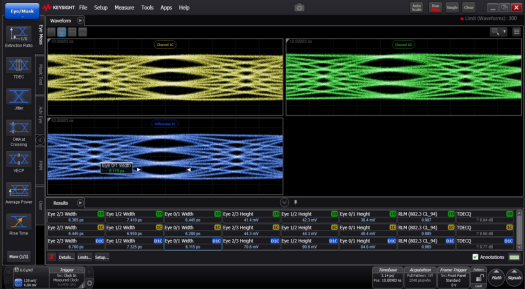

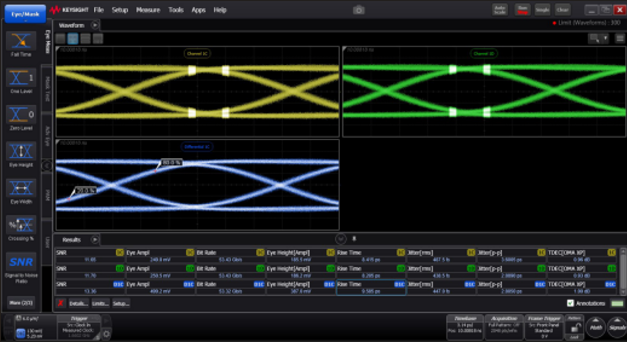

| 53Gbps PRBS13 | 53Gbaud PRBS13Q |
|
|
|
|

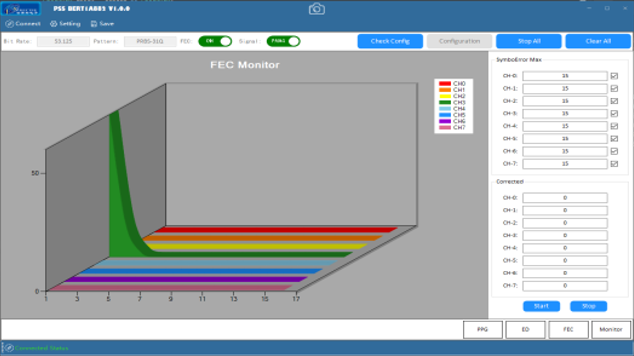

FEC Monitor
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Режим модуляции | NRZ/PAM | - |
| Скорость передачи |
24.33/25/25.78125/26.5625/27.89/27.95/28.05/28.125/28.2/28.9/30/ 48.66/51.5625/53.125/56/56.25 (настраивается) |
Гбод |
| Точность частоты | ±100 | ppm |
| Шаблон |
PRBS7/9/11/13/15//23/31/58, PRBS7~58Q, SSPRQ, Пользовательский шаблон |
Prbs |
| Амплитуда электрического передающего канала (дифференциальная) | < 800 | мВ |
| Время нарастания/спада (20%~80%) | < 9.5 | пс |
| RMS Джиттер | < 650 | фс |
| P-P Джиттер | < 3.5 | пс |
| Шаблон | PRBS7/9/11/13/15/16/23/31/58, PRBS7~58Q | Prbs |
| Мин. чувствительность приема (дифференциальная) | < 100 | мВ |
| Функция эквализации | Адаптивная | - |
| Частота тактового сигнала триггера | 16 | - |
| Входной/выходной импеданс | Однопортовое 50 Дифференциальное 100 | Ом |
| RF интерфейс | 2.4 мм "мама" | - |
| COM интерфейс | RS232 (GPIB, LAN опционально) | - |
| Питание | AC 100~240V, 50~60Hz | - |
| Размер (Д*Ш*В) | 431x426x112 | мм |
1. Многоканальное высокоскоростное модульное тестирование приемопередатчиков.
2. Научно-исследовательские и производственные испытания устройств.
3. Тестирование кабелей AEC, AOC и DAC.
