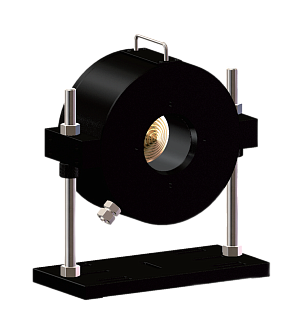

SSP-30K-D80 - термоэлектрические измерители мощности лазерного излучения
- Диапазон оптической мощности 100 - 33000 Вт.
- Диапазон длин волн 0,8–2 мкм и 10,6 мкм.
- Апертура 80 мм.
- Возможность работы с контроллером JS-Z или измерительным модулем Coral со встроенным дисплеем.
Измерители мощности лазерного излучения SSP-30K-D80 позволяют эффективно производить измерения лазерного излучения сверхвысокой мощности. В конструкции используется многоуровневая коническая отражающая система, которая снижает плотность мощности на поверхности диска, поглощающего лазерное излучение. Водяное охлаждение позволяет поддерживать высокую точность получаемых данных даже при сильном тепловом воздействии.
По выбору заказчика измеритель поставляется в комплекте с контроллером одного из двух видов: компактным модулем JS-Z или универсальным модулем Coral с полнофункциональным дисплеем и встроенной статистикой данных.
Ключевые особенности:- Высокая максимальная измеряемая мощность.
- Многоуровневая коническая отражающая система.
- Система водяного охлаждения.
- Высокая линейность.
- Высокая поглощающая способность.
Технические характеристики измерителя мощности
| Параметр | Значение | Единицы измерения |
|---|---|---|
| Поглощение | ~97 | % |
| Диапазон длин волн | 0,8 - 2; 10,6 | мкм |
| Диапазон оптической мощности | 100 - 33000 | Вт |
| Сканирование | Автоматическое |
|
| Апертура | 80 | мм |
| Разрешение измерений мощности | 0,1 | Вт |
| Время отклика (0 - 95%)* | 7 | с |
| Погрешность калибровки | < 5 | % |
| Нелинейность |
< ± 1 |
% |
| Точность |
± 3 |
% |
|
Макс. средняя плотность мощности** |
16 | кВт/см2 |
|
Обратное рассеяние мощности |
2,88 | % |
| Охлаждение*** | Водяное |
|
| Рекомендуемая скорость потока воды | > 28 | л/мин |
| Габариты |
Ø228 х 115 |
мм |
| Длина кабеля | 5 | м |
| Тип коннектора | DB15 |
|
| Контроллер**** | SSP-Coral или JS-Z |
|
*Время отклика измеряется как интервал, за который показания сенсора возрастут с нуля до 95% от окончательного измеренного значения.
**Рекомендуемый диаметр лазерного пучка: > 30 мм при оптической мощности 30 кВт.
***Рекомендуемая температура охлаждающей жидкости 18 - 30 °C.
****Контроллеры JS-Z могут быть оснащены USB, RS232 или Ethernet выходом. Пожалуйста, обратите на это внимание при заказе.
Технические характеристики модуля JS-Z
| Параметр | Значение | Единицы измерения | ||
|---|---|---|---|---|
| Модель |
JS-Z
|
JS-Z-RS232 | JS-Z-E |
|
| Точность | ± 0,25 | % | ||
| Скорость передачи данных | 10 | Гц | ||
| Тип разъёма | DB15 |
|
||
| Выходной разъём данных | USB | RS232 | Ethernet |
|
| Питание | USB | 5-24 В | 5-24 В |
|
| Габариты | 91×57×26 | мм | ||
| Рабочая температура | 0 - 40 | °C | ||
| Температура хранения | -35 - 55 | °C | ||
Технические характеристики модуля Coral
| Параметр | Значение | Единицы измерения |
|---|---|---|
| Точность | ± 0,25 | % |
| Тип экрана | 800×480, LCD |
|
| Размер экрана | 120×68 | мм |
| Тип разъёма | DB15 |
|
| Выходной разъём данных | USB |
|
| Ёмкость аккумулятора | 3300 | мА·ч |
| Питание | 12 В / 1 А |
|
| Габариты | 201×94,5×34,6 | мм |
| Рабочая температура | 0 - 40 | °C |
| Температура хранения | -10 - 50 | °C |
| Объём памяти | > 250 000 | точек |
- Непрерывные измерения и мониторинг мощности лазеров для резки и сварки.
