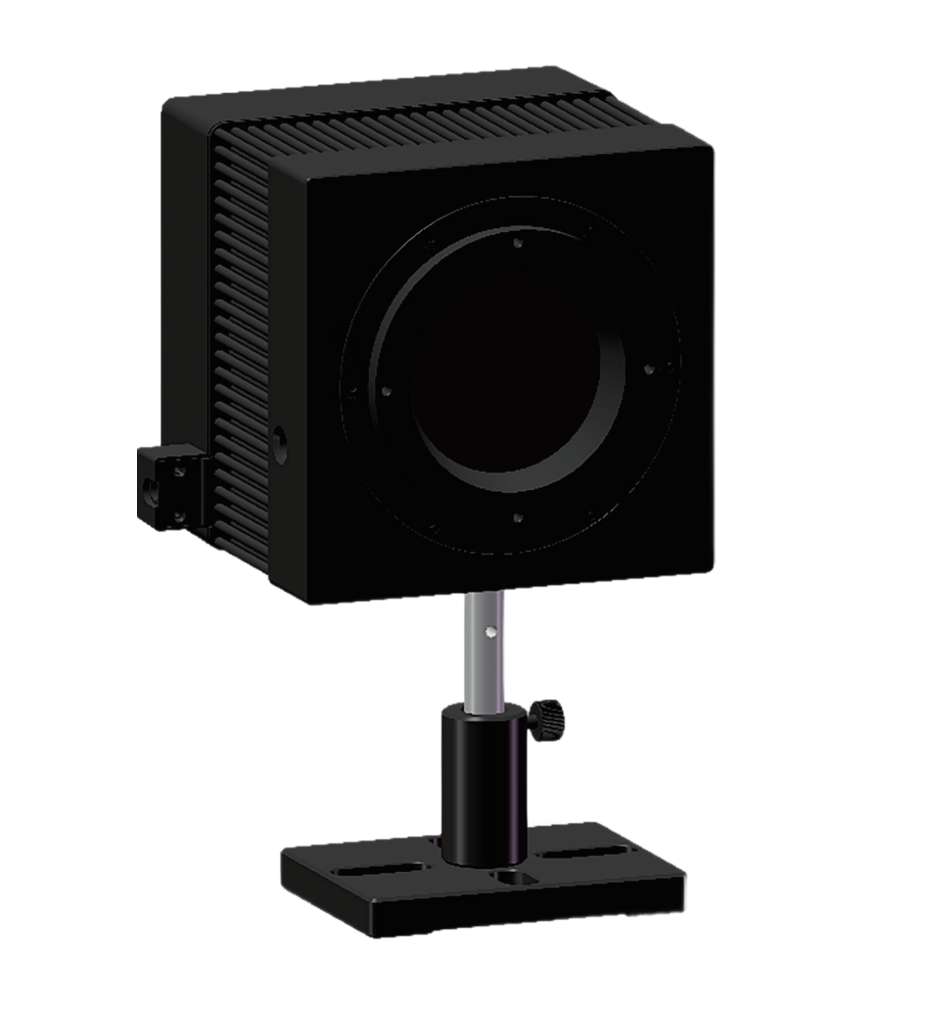

SSP-F1100W-D60 - термоэлектрические измерители мощности лазерного излучения
SSP-F1100W-D60 – измерители мощности лазерного излучения с воздушным охлаждением.
- Диапазон оптической мощности 5 - 1100 Вт.
- Диапазон длин волн 0,19 - 11 мкм.
- Апертура сенсора 60 мм.
- Возможность работы с контроллером JS-Z или измерительным модулем Coral со встроенным дисплеем.
Измерители мощности лазерного излучения SSP-F1100W-D60 позволяют эффективно производить измерения лазерного излучения высокой мощности. Встроенный в корпус вентилятор обеспечивает эффективное охлаждение, что позволяет поддерживать стабильную работу даже при высокой нагрузке.
По выбору заказчика измеритель поставляется в комплекте с контроллером одного из трех видов: настольной моделью с LCD-дисплеем JS-D, компактным модулем JS-Z или универсальным модулем Coral с полнофункциональным дисплеем и встроенной статистикой данных.
Ключевые особенности:- Высокая максимальная измеряемая мощность.
- Компактный охлаждаемый вентилятором корпус.
- Высокая линейность.
- Высокая поглощающая способность.
Технические характеристики измерителя мощности
| Параметр | Значение | Единицы измерения |
|---|---|---|
|
Поглощение
|
90 | % |
|
Диапазон длин волн
|
0,19 - 11 | мкм |
|
Диапазон оптической мощности
|
5 - 1100 | Вт |
|
Сканирование
|
автоматическое |
|
|
Апертура
|
60 | мм |
|
Разрешение измерения мощности
|
0,1 | Вт |
|
Время отклика (0 - 95%)*
|
10 | с |
|
Погрешность калибровки
|
< 5 | % |
|
Нелинейность
|
± 1 |
% |
|
Точность
|
± 3 |
% |
|
Макс. средняя плотность мощности
|
6 | кВт/см2 |
|
Охлаждение
|
воздушное, со встроенным вентилятором |
|
|
Габариты
|
128 х 128 х 130,1 | мм |
|
Длина кабеля
|
3 | м |
|
Тип коннектора
|
DB15 |
|
|
Контроллер**
|
JS-D или JS-Z |
|
|
Масса без опоры
|
2,83 | кг |
|
Масса с опорой
|
3,13 | кг |
*Время отклика измеряется как интервал, за который показания сенсора возрастут с нуля до 95% от окончательного измеренного значения.
**Контроллеры JS-Z могут быть оснащены USB, RS232 или Ethernet выходом. Пожалуйста, обратите на это внимание при заказе.
Технические характеристики модуля JS-Z
| Параметр | Значение | Единицы измерения | ||
|---|---|---|---|---|
| Модель |
JS-Z
|
JS-Z-RS232 | JS-Z-E |
|
| Точность | ± 0,25 | % | ||
| Скорость передачи данных | 10 | Гц | ||
| Тип разъёма | DB15 |
|
||
| Выходной разъём данных | USB | RS232 | Ethernet |
|
| Питание | USB | 5-24 В | 5-24 В |
|
| Габариты | 91×57×26 | мм | ||
| Рабочая температура | 0 - 40 | °C | ||
| Температура хранения | -35 - 55 | °C | ||
Технические характеристики модуля Coral
| Параметр | Значение | Единицы измерения |
|---|---|---|
| Точность | ± 0,25 | % |
| Тип экрана | 800×480, LCD |
|
| Размер экрана | 120×68 | мм |
| Тип разъёма | DB15 |
|
| Выходной разъём данных | USB |
|
| Ёмкость аккумулятора | 3300 | мА·ч |
| Питание | 12 В / 1 А |
|
| Габариты | 201×94,5×34,6 | мм |
| Рабочая температура | 0 - 40 | °C |
| Температура хранения | -10 - 50 | °C |
| Объём памяти | > 250 000 | точек |
- Измерение мощности непрерывных лазеров.
- Контроль мощности лазерного излучения.
