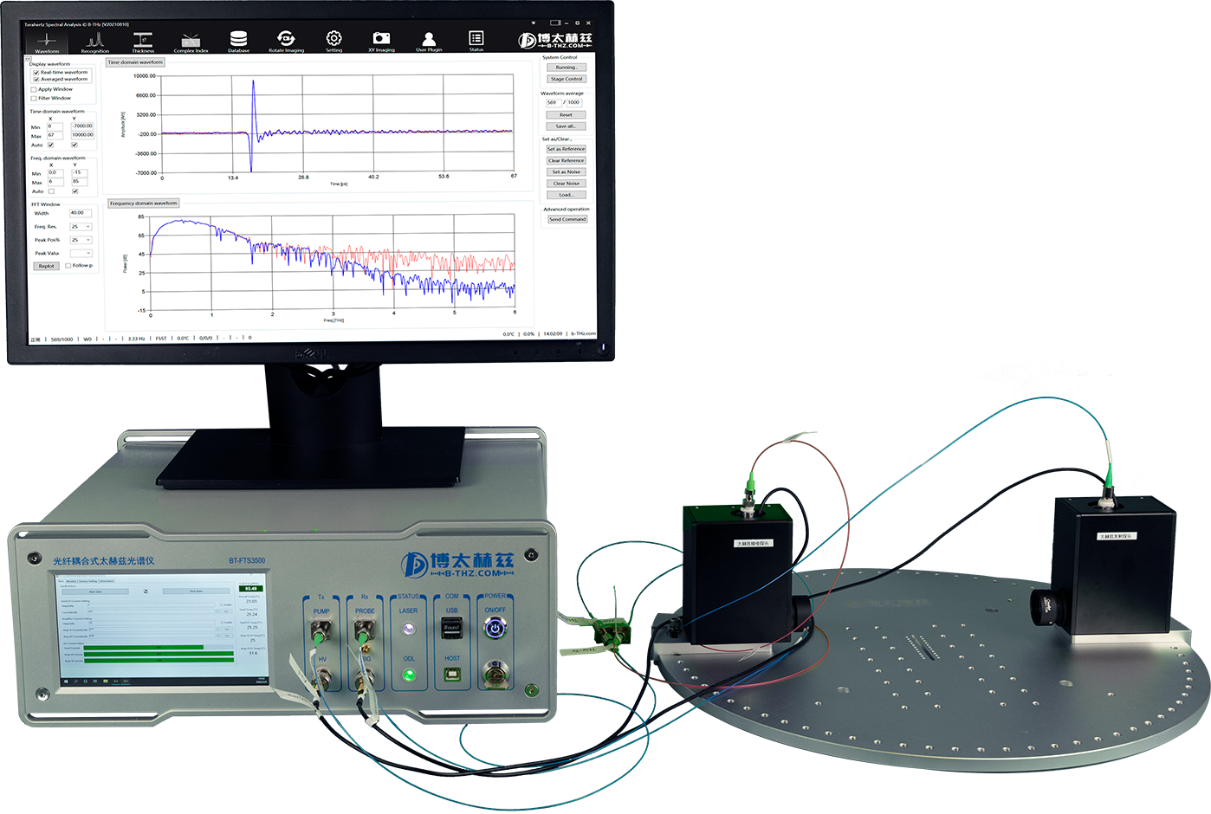

BT-FT-S-3500 - система время-разрешенной терагерцовой спектроскопии

Готовое решение для реализации спектроскопической методики ТГц-TDS (терагерцовая спектроскопия с разрешением по времени).
  • Широкий диапазон спектра: от 0,1 до 3,5 ТГц.
  • Спектральное разрешение до 2,5 ГГц.
  • Измерения в реальном режиме времени с частотой выше 500 Гц.
  • Интеллектуальная система распознавания спектров: формирование отчетов за 1 секунду.
  • Возможность использования нескольких зондов для увеличения скорости измерений.
Производитель:  BO TERAHERTZ

BT-FT – система для реализации спектроскопической методики ТГц-TDS (терагерцовая спектроскопия с разрешением по времени) от высокотехнологичного стартап-предприятия Bo Terahertz Information Technology (Ухань, КНР). Спектрометр позволяет измерять одновременно мнимую часть показателя преломления (т.е. резонансное поглощение и проводимость) и действительную часть показателя преломления (например, при измерении толщины слоя).

В основе системы лежит управляющий модуль, к которому с помощью оптоволокна подключаются приемные и передающие модули терагерцового диапазона длин волн. Благодаря широкому выбору различных аксессуаров и богатым возможностям программного обеспечения, спектрометры BT-FT могут использоваться для спектроскопии пропускания, спектроскопии отражения, измерения поляризации, а также сканирующей визуализации.

Спектрометр может использоваться для широкого спектра задач: от биомедицины и материаловедения до систем безопасности и сферы искусства.

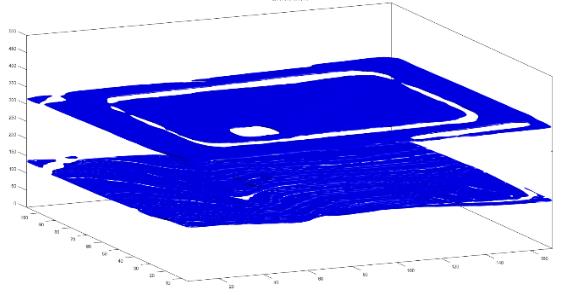

Примеры измерений

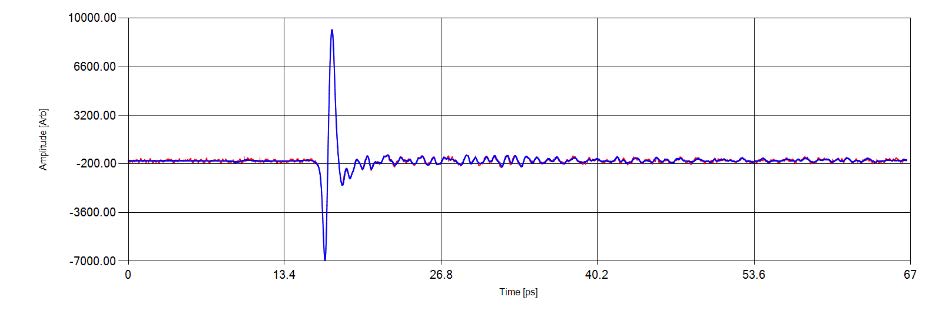

Типовой ТГц импульс системы (синий график - усреднение 100 импульсов; красный график - в режиме реального времени), приемная и передающая антенны юстированы с помощью дюймовых параболических зеркал, расстояние между зондами 340 мм.

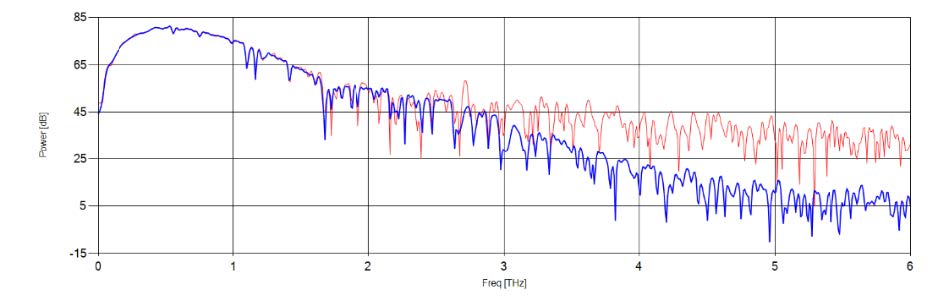

Типовой спектр в ТГц области (полученный Фурье-преобразованием ТГц сигнала выше)


Ключевые особенности:

  • Широкий диапазон спектра: 0,1 – 3,5 ТГц.
  • Измерения в режиме реального времени с частотой выше 500 Гц и выше 2 кГц при использовании расширения с несколькими зондами.
  • Интеллектуальная система распознавания спектров: формирование отчетов за 1 секунду.
  • Возможность использования множества зондов для увеличения скорости измерений.
  • Спектроскопия пропускания, спектроскопия отражения и ТГ-визуализация в одной системе.
  • Динамический диапазон более 75 дБ.
  • Диапазон сканирования временной задержки от 0 до 860 пс.
  • Спектральное разрешение до 2,5 ГГц.
  • Широкий ассортимент зондов (см. вкладку "Заказ").

Параметр  Значение  Ед. измерения
Модель BT-FT-S-3500 BT-FT-S-3500-H

Спектральный диапазон 0,1 – 3,5
ТГц
Спектральное разрешение 2,5 11 ГГц
Пространственное разрешение визуализации (в горизонтальном направлении) ≤ 0,5 мм
Пространственное разрешение визуализации (по глубине)
~ 10 мкм
Динамический диапазон ≥ 75
≥ 70
дБ
Частота измерения волнового фронта ≥ 10
≥ 500
Гц
Диапазон временной задержки 0 – 860 110 пс
Режимы измерений Пропускание, отражение с регулируемым углом, поляризационные измерения, сканирование (цилиндрическое, линейное XY)
Функции программного обеспечения Вычиатние базовой линии, автоматическая идентификация спектров, измерения диэлектрической константы, измерение толщин, томография, поддержка SDK

Области применения

  • Фармацевтика. Применение терагерцовой технологии в фармацевтике включает анализ структуры и свойств лекарственных препаратов, исследование процессов взаимодействия молекул и оптимизацию производства лекарственных средств.
  • Медицина. Использование технологии ТГц для медицинских образов и диагностики может помочь в обнаружении заболеваний кожи, опухолей, раннего выявления рака, а также в неврологической и кардиологической диагностике.
  • Безопасность и контроль. В области безопасности может применяться для обнаружения контрабанды, взрывчатых веществ, оружия и других запрещенных предметов в аэропортах, на границах, в общественных местах и других объектах.
  • Контроль качества и неразрушающий анализ. Используется для неразрушающего анализа и оценки качества материалов, определения толщины покрытий, обнаружения дефектов в промышленных изделиях и структурах, таких как композитные материалы или металлические конструкции.
  • Научные исследования. Технология ТГц может быть полезной в различных научных областях, включая физику, химию, материаловедение и биологию, для изучения свойств материалов, динамики молекул, микроструктур и других физических и химических процессов.
  • Астрономия и наблюдение. В астрономии технология ТГц может использоваться для изучения космических объектов, анализа состава атмосфер планет.
  • Безопасность пищевых продуктов. Контроль качества пищевых продуктов, определение их физических и химических свойств, а также идентификации загрязнений или контаминации.
  • Культурное наследие и искусство. Технология может быть использована для неразрушающего анализа и сохранения ценных исторических и художественных объектов, таких как картины, скульптуры, древние рукописи и артефакты. Это позволяет изучать их структуру, состояние и подлинность.

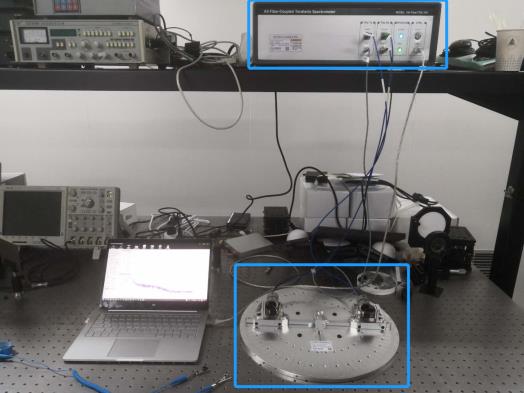

Примеры готовых систем

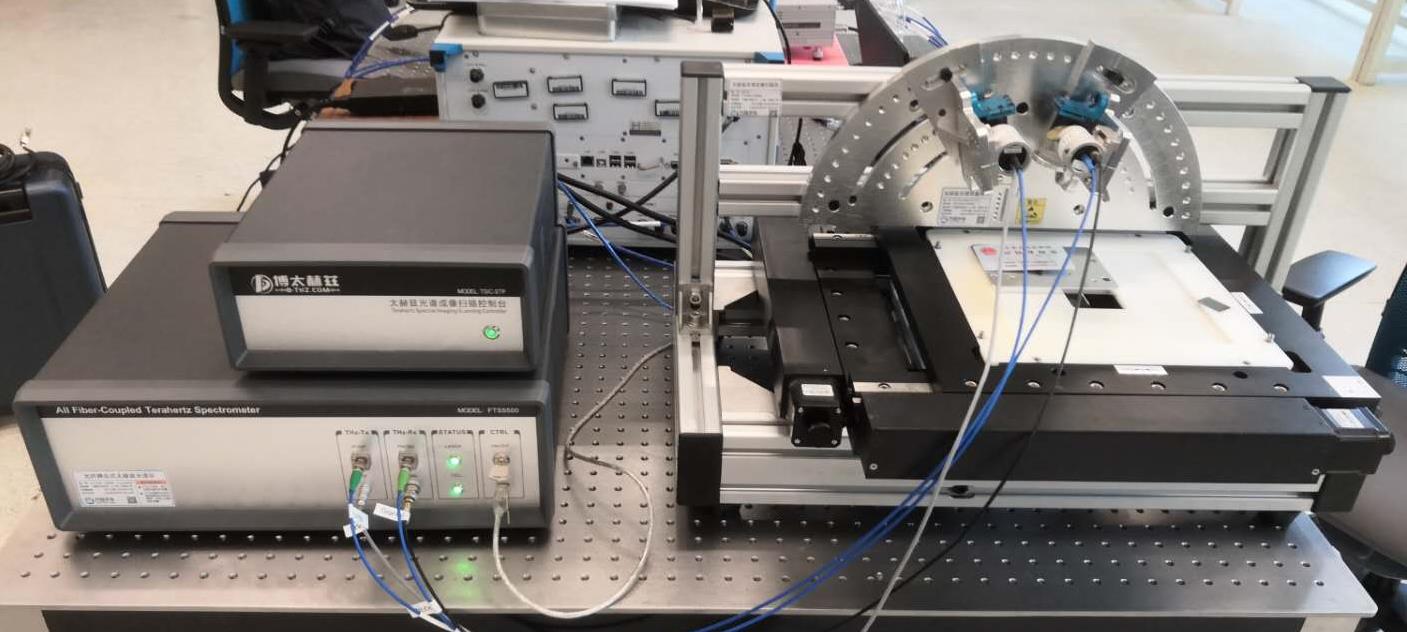

Терагерцовый спектрометр на оптоволокне со сканирующей XY платформой для визуализации и вращающейся платформой для визуализации.


Терагерцовый спектрометр на оптоволокне со сканирующей XY платформой для визуализации.


Терагерцовый спектрометр с камерой для изучения газов.

Система серии BT-FT-S собирается под заказ. Стандартная комплектация включает в себя приемник, передатчик, управляющий модуль, набор фокусирующих зондов для схемы пропускания.

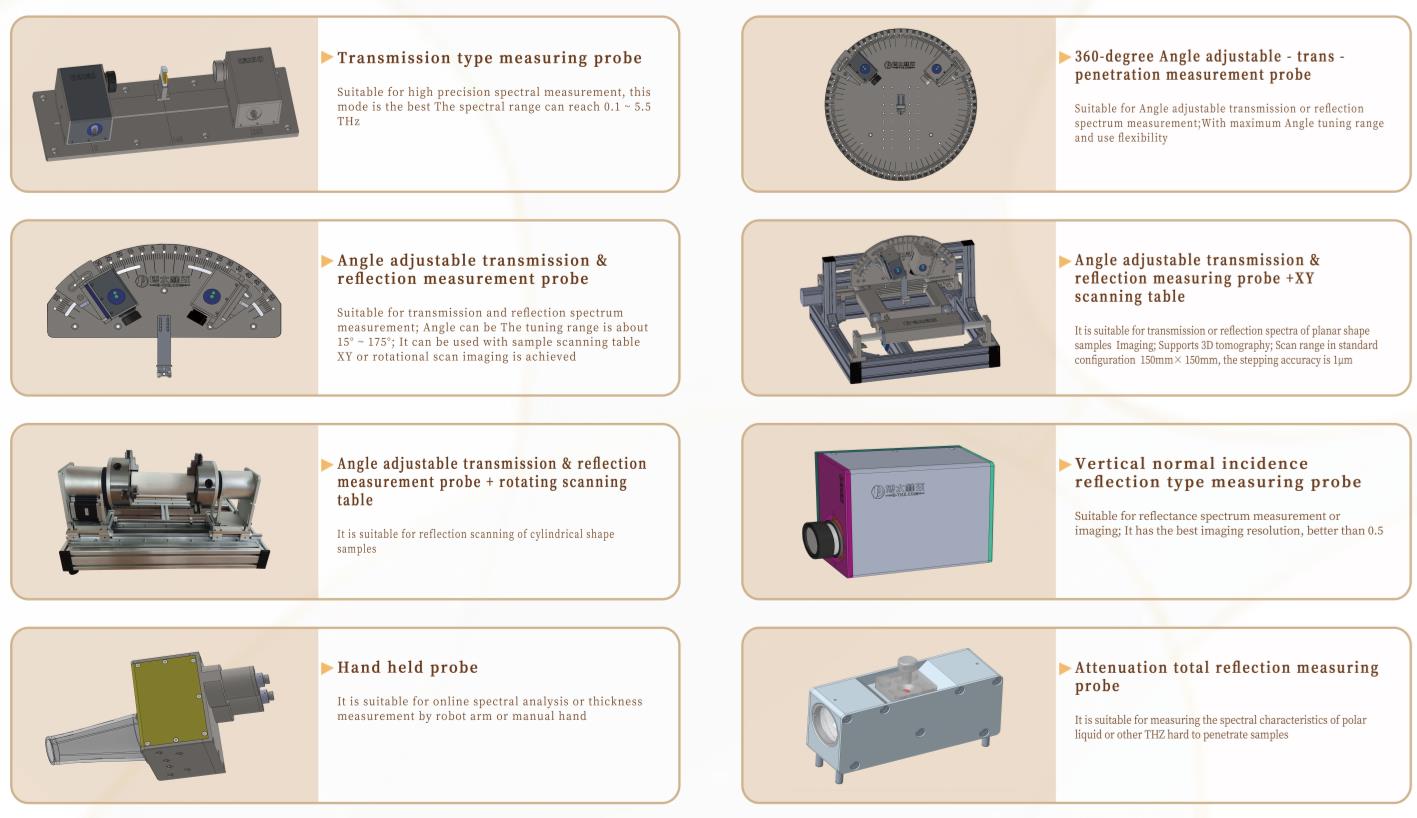

Доступные зонды:


Зонд для измерения пропускания в диапазоне 0,1 – 3,5 ТГц

Зонд для измерения отражения с регулировкой угла
 между приемным и передающим модулями в диапазоне 360°

Зонд для измерения пропускания и отражения
 с регулировкой угла между приемным и передающим
 модулями в диапазоне 15-175°

Зонд для измерения отражения с регулировкой угла
 между приемным и передающим модулями в диапазоне 180° и одновременным
 XY сканированием в диапазоне 150 мм x 150 мм

Зонд для сканирования отражения для образцов цилиндрической формы

Зонд для измерения отражения, угол падения луча 90°

Ручной зонд для измерения толщин в режиме реального времени,
 подключаемый к роботу-манипулятору

Зонд для измерения полного внутреннего отражения со встроенным аттенюатором




Модель Описание
BT-FT-S-3500 Система терагерцовой время-разрешенной спектроскопии на волокне, в составе: приемник, передатчик, управляющий модуль, набор фокусирующих зондов для схемы пропускания. Спектральный диапазон 0,1-3,5 ТГц, спектральное разрешение 2,5 ТГц, динамический диапазон 75 дБ, диапазон сканирования 860 пс, в комплекте с программным обеспечением.
BT-FT-S-3500-H Система терагерцовой время-разрешенной спектроскопии на волокне, в составе: приемник, передатчик, управляющий модуль, набор фокусирующих зондов для схемы пропускания. Спектральный диапазон 0,1-3,5 ТГц, спектральное разрешение 11 ТГц, динамический диапазон 70 дБ, диапазон сканирования 110 пс, в комплекте с программным обеспечением.
