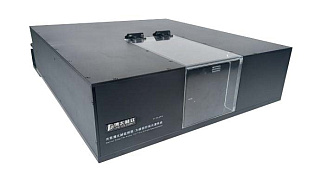

BTH-OPTP-TDS - детектирующая терагерцовая система (TDS) с оптической накачкой

Детектирующая терагерцовая система (TDS) с оптической накачкой - используется для изучения динамических процессов, таких как движение электронов, вибрации и перенос заряда в материалах, а также для изучения отклика материалов в терагерцевом диапазоне частот.

Характеристики товара

• Высокая адаптивность фемтосекундных источников света: могут использоваться лазерные источники света с несколькими длинами волн, такими как 800/1030/1550 нм; режим OPTP может работать на этапе усиления или осцилляции фемтосекундного источника света.
• Разнообразие методов измерения: может работать в режиме TDS или OPTP; может быстро переключаться между режимами измерения пропускания, отражения, ATR и другими.

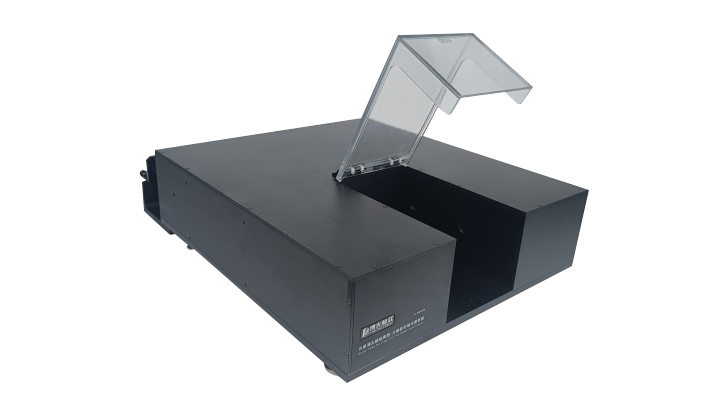

• Хорошая конструкция с открытым доступом: позволяет пользователям настроить оптический путь на последних этапах.
• Возможность измерения в ближнем поле: Можно добавить функцию тестирования в ближнем поле в терагерцовом диапазоне (фотопроводящий зонд).

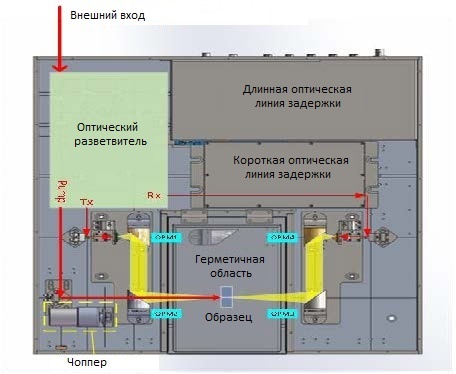

Основные компоненты системы BTH-OPTP-TDS

1) Фемтосекундная лазерная система: В системе OPTP-TDS применяется фемтосекундный лазер в качестве источника света. Этот лазер генерирует очень короткие световые импульсы с высоким временным разрешением, обычно в диапазоне от десятков до сотен фемтосекунд.

2) Источник света оптической накачки: Источник света для оптической накачки используется для перехода в возбужденное состояние. Обычно это получается путем деления луча света от фемтосекундного лазера. Также может использоваться другой лазер для генерации световых импульсов видимого или инфракрасного спектра. Источники света с оптической накачкой используются для перехода в возбужденные состояния.

3) Терагерцовый детектор: Ядром системы OPTP-TDS является терагерцовый детектор, который обычно использует терагерцовую антенну и/или электрооптический кристалл для улавливания сигнала, излучаемого после возбуждения образца.

4) Контроллер временной задержки: Он позволяет пользователю вводить регулируемую временную задержку между возбуждающим светом и терагерцовым сигналом, тем самым обеспечивая измерение терагерцового спектра во временной области. Изменяя временную задержку, можно получать терагерцовые сигналы в разные моменты времени для изучения динамических свойств материалов.

Принцип работы:

1) Фемтосекундный лазерный источник генерирует световые импульсы крайне малой длительности. Эти импульсы используются для оптической накачки образца материала, что приводит к возбуждению электронных и колебательных мод внутри материала.

2) После возбуждения образца, детектор, способный регистрировать терагерцовое излучение, испускаемое образцом начинает работать. Такие излучаемые сигналы содержат информацию о структуре электронов, динамике носителей заряда, а также многих других физических параметрах.

3) Путем изменения временной задержки между генерацией световых импульсов и регистрацией терагерцовых сигналов, можно получить информацию о этих сигналах в различные моменты времени. Такой подход позволяет визуализировать и анализировать динамические процессы, происходящие внутри материала, включая электронную передачу, взаимодействие упругих колебаний (фононов) с электронами и т.д.
