ASG8 - цифровые генераторы задержек/импульсов
Цифровые генераторы задержек/импульсов серии ASG8 предназначены для формирования пользовательских и периодических последовательностей прямоугольных импульсов с независимой настройкой восьми выходных каналов.
- 8 независимых выходных каналов с разъёмами SMA.
- Временное разрешение 1 нс в режиме пользовательской последовательности и 4 нс в непрерывном режиме.
- Независимая настройка временных параметров каналов с синхронным выводом сигналов.
- Регулировка периода, длительности импульсов и задержки каналов.
- Внешний запуск и подключение внешнего тактового сигнала.
- Управление через USB 2.0, графическое ПО и SDK.
Цифровые генераторы задержек/импульсов серии ASG8 оснащены восемью независимыми выходными каналами и предназначены для формирования синхронизированных последовательностей прямоугольных импульсов. В режиме пользовательской последовательности можно независимо задавать длительность высокого и низкого уровней каждого импульса с временным разрешением 1 нс.
В непрерывном режиме предусмотрена настройка периода, длительности высокого уровня и задержки каждого канала. Генераторы поддерживают внешний запуск, работу с внешним тактовым сигналом и деление его частоты. Для настройки последовательностей и управления оборудованием предусмотрены графическое ПО, интерфейс USB 2.0 и SDK.
Особенности:
- Независимое задание последовательностей для восьми каналов с синхронным выводом сигналов.
- Регулировка положения переднего и заднего фронтов импульсов.
- Формирование периодических сигналов с настраиваемыми временными параметрами.
- Поддержка деления частоты внешнего тактового сигнала.
- Графический интерфейс для редактирования импульсных последовательностей.
- SDK для программного управления и интеграции в экспериментальные установки.
| Параметр | Значение | Единицы измерения | |
|---|---|---|---|
| Модель | ASG8001 | ASG8100 | — |
| Параметры генерации | |||
| Временное разрешение последовательности | 1 — пользовательская последовательность; 4 — непрерывный режим | нс | |
| Длительность отдельного импульса | 4 нс–4,2 с | 1 нс–4,2 с | — |
| Максимальная частота в непрерывном режиме | 62,5 | 125 | МГц |
| Среднеквадратический джиттер (RMS) | <15 | <35 | пс |
| Разрешение регулировки задержки | 10 | 52, в непрерывном режиме | пс |
| Выходы прямоугольных импульсов | |||
| Количество каналов | 8 | — | |
| Тип разъёмов | SMA | — | |
| Высокий выходной уровень | 1–10 при нагрузке 50 Ом или высокоомной нагрузке | >3 при нагрузке 50 Ом | В |
| Низкий выходной уровень | 0 | В | |
| Время нарастания / спада, уровни 20–80 % | <3 при 1 В; <3 при 10 В | <1 | нс |
| Связь по выходу | DC | — | |
| Вход внешнего запуска | |||
| Количество каналов | 1 | — | |
| Диапазон входного напряжения | 1–5 | В | |
| Входное сопротивление | 50 | Ом | |
| Задержка от запуска до выходного сигнала | Не указана в PDF | 170 | нс |
| Джиттер задержки от запуска до выходного сигнала | Не указан в PDF | 730 | пс |
| Тактовый вход | |||
| Количество каналов | 1 | — | |
| Диапазон входного напряжения | 1–3,5 | 0,1–3,5 | В |
| Входное сопротивление | 50 | Ом | |
| Частота входного опорного тактового сигнала | 10 / 100 | МГц | |
| Частота внешнего тактового сигнала переменной частоты | Диапазон не указан в PDF | 20–100 | МГц |
| Тактовый выход | |||
| Количество каналов | 1 | — | |
| Тип разъёма | SMA | — | |
| Выходное сопротивление | 1 | МОм | |
| Тип связи | DC | — | |
| Частота тактового сигнала | 100 | МГц | |
| Подключение и прочие параметры | |||
| Интерфейс связи | USB 2.0 | — | |
| Напряжение питания | Не указано в PDF | 12, постоянный ток | В |
| SDK | Python | Python, C++, LabVIEW | — |

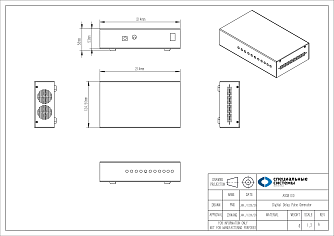

| Габариты | Не указаны в PDF | 214 × 124,5 × 53 | мм |
| Диапазон задержки | 0–4096 с | 0–4000 нс | — |
| Порог внешнего запуска | −1,25…1,251 | 1 | В |
| Задержка при внешнем запуске | 110 | 170 | нс |
| Джиттер при внешнем запуске | <25 | <1 нс | пс, если не указано иное |
| Джиттер при внутреннем запуске | <10 | <35 | пс |
| Габариты | 299 × 244 × 58 | — | мм |
- Электронный парамагнитный резонанс.
- Ядерный магнитный резонанс.
- Оптически детектируемый магнитный резонанс.
- Квантовые вычисления.
- Прецизионные квантовые измерения.
- Ультразвуковые системы.
- Радиолокация.
- Медицинская визуализация.
- Биомедицинские исследования.
- Испытания полупроводников.
- Технологии связи.
- Физика частиц.
