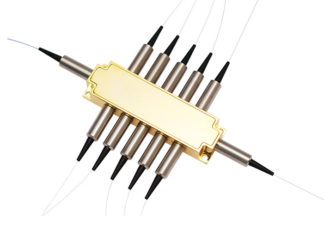

SSOTD - твердотельные линии задержки
- Длина волны: 1520 - 1580 нм, 1280 - 1340 нм
- Вносимые потери: < 1,5 дБ
- Обратные потери: > 55 дБ
- Время переключения: < 150 мкс
SSOTD - твердотельная регулируемая оптическая линия задержки. Обеспечивает временную задержку в большом диапазоне вплоть до миллисекунды путем выборочной маршрутизации оптических сигналов через N волоконных сегментов, длина которых последовательно увеличивается в 2 раза. Поскольку каждый переключающий элемент позволяет сигналу либо подключаться, либо обходить сегмент волокна, может быть введена задержка T, которая может принимать любое значение (с шагом) вплоть до максимального значения T. Это достигается с помощью немеханической конфигурации и активируется с помощью электрического управляющего сигнала. Режим фиксации сохраняет выбранный оптический тракт после удаления сигнала привода.
Основные преимущества:
- Разрешение 4-bit или более
- Высокая скорость
- Высокая надежность
- Режим фиксации
- Низкие вносимые потери
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Длина волны | 1520 - 1580, 1280 - 1340 | нм |
|
Вносимые потери
|
< 1,5 | дБ |
|
Обратные потери
|
> 55 | дБ |
|
Crosstalk
|
> 30 | дБ |
|
Скорость переключения
|
< 150 | мкс |
|
Частота повторения
|
1 | кГц |
|
PDL
|
0,25 | дБ |
|
Волоконные сегменты
|
< 8 | шт |
|
PMD
|
0,15 | пс |
|
Коэффициент экстинкции
(PM волокно) |
> 22 | дБ |
|
Рабочая температура
|
-5 .. +70 | ℃ |
|
Температура хранения
|
-40 .. +85 | ℃ |
|
Вес
|
25 | г |
|

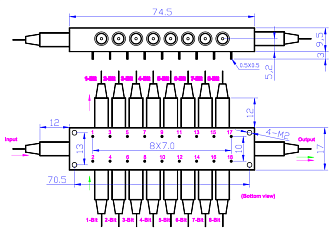

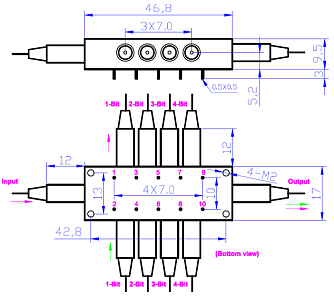

Размеры
|
46,8 х 17 х 9,5 (±0,2) 74,5 х 17 х 9,5 (±0,2) |
мм |
|
Напряжение
|
2,3 - 3,3 | В |
|
Ток
|
140 - 160 | мА |
|
Длительность импульса
|
0,2 - 0,5 | мс |
- Научные исследования
- Фазированная антенная решетка (ФАР)
SSOTD - твердотельные линии задержки 463.06(Kб)
