LB-PITS3D - учебный набор по 3D-визуализации

Учебная система LB-PITS3D предназначена для практического освоения фундаментальных свойств поляризации света и их применения в технологиях трёхмерной визуализации. Поляризация - одно из наиболее многогранных свойств света, лежащее в основе множества научных и технических приложений. Данный набор позволяет собрать полноценную 3D-проекционную систему и экспериментально исследовать три ключевых метода стереоскопии.

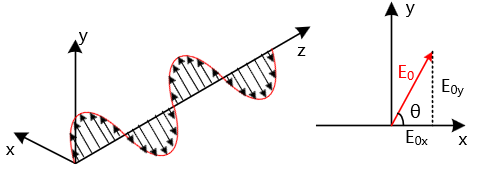

Вектор электрического поля линейно-поляризованного света

Принцип работы системы основан на комбинации поляризационных эффектов и бинокулярного параллакса. Стереоскопическое зрение человека возникает благодаря тому, что левый и правый глаз видят один и тот же объект под разными углами. Мозг, анализируя разницу между двумя изображениями (диспаратность), восстанавливает трёхмерную структуру сцены. Все 3D-технологии имитируют этот механизм, подавая на каждый глаз только «своё» изображение. В зависимости от способа разделения изображений различают три основных подхода, каждый из которых реализован в данном учебном наборе.

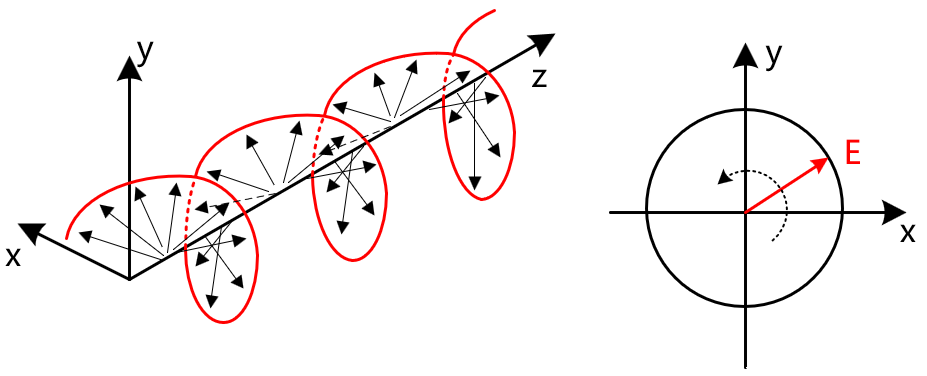

Вектор электрического поля левоциркулярно-поляризованного света

Экспериментальные возможности системы включают:

1. Изучение поляризации света.

• Линейная поляризация: получение, анализ, закон Малюса.
• Круговая и эллиптическая поляризация: формирование с помощью четвертьволновых пластинок.
• Измерение степени поляризации и проверка свойств поляризационных элементов.

2. Анаглифная стереоскопия.

Сборка системы, в которой два изображения с разных ракурсов окрашиваются в комплементарные цвета (например, красный и синий). Наблюдатель через цветные очки видит каждым глазом только «своё» изображение. В ходе работы исследуются преимущества и недостатки метода.

Принципиальная схема анаглифного метода стереоскопии

3. Линейно-поляризационная стереоскопия.

В данной конфигурации используются два проектора с линейными поляризаторами, установленными во взаимно перпендикулярных ориентациях (0° и 90°). Очки наблюдателя содержат аналогичные поляризационные фильтры. Экспериментально демонстрируется эффект Малюса и его влияние на качество 3D-изображения при наклонах головы.

4. Круговая поляризационная стереоскопия.

Наиболее совершенный метод, реализованный в данном наборе. С помощью комбинации линейных поляризаторов и четвертьволновых пластинок формируются лево- и правополяризованные по кругу пучки. Исследуется поведение круговой поляризации при отражении от экрана (инверсия знака поляризации) и преимущества метода.

Система построена по модульному принципу, позволяющему последовательно осваивать все три технологии 3D-визуализации. Каждый экспериментальный модуль включает оптические элементы (поляризаторы, волновые пластинки, светоделители, экраны) и механические компоненты для их юстировки. В комплект входит подробное техническое руководство с теоретическим введением и пошаговыми инструкциями по сборке.

Набор предназначен для курсов по оптике, фотонике, лазерной физике, а также для специализированных лабораторных практикумов по методам визуализации и медицинской оптике.
