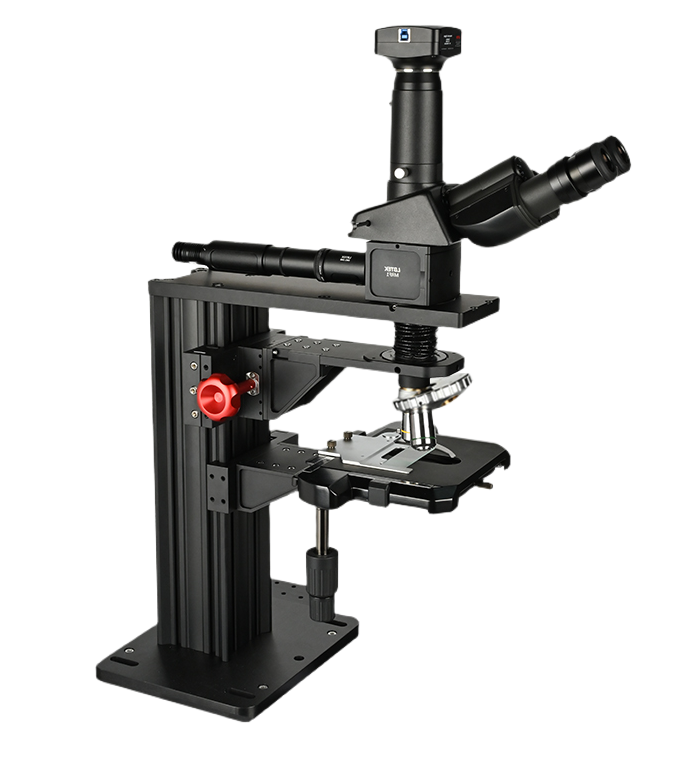

LB-SAMM - модульный ручной микроскоп
LB-SAMM - модульная ручная микроскопическая система.
- Тринокуляр с фототубусом C-Mount.
- Интерфейс камеры: C-Mount.
- Пятипозиционный держатель объективов (резьба RMS).
- Доступны три комплектации: с предустановленными камерой и объективами, без них и модификация с электроприводом.
Производитель: LBTEK
Модульная микроскопическая система LB-SAMM предназначена для быстрого развёртывания экспериментов, требующих освещения или визуализации в отражённом свете. В отличие от традиционных микроскопов, модульная конструкция позволяет пользователю самостоятельно изменять конфигурацию оптического тракта, оперативно заменяя или переставляя компоненты в зависимости от задач эксперимента.
Принцип работы системы основан на осветительной схеме: встроенный LED-источник белого света формирует пучок, который через фильтровой модуль и объектив направляется на образец. Отражённое от образца излучение собирается тем же объективом и через тринокулярную насадку перенаправляется либо на окуляры для визуального наблюдения, либо на C-Mount камеру для цифровой регистрации. Система оснащена пятипозиционным револьверным держателем объективов (резьба RMS), что позволяет быстро переключать увеличение без перенастройки. Предусмотрена установка одного фильтра (например, для флуоресцентных исследований с одним флуорофором) либо замена его на 50:50 светоделитель для работы в режиме отражённого света.
Конструктивные особенности и экспериментальные возможности:
- Модульность. Пользователь может самостоятельно собирать микроскоп из базовых модулей, адаптируя систему под конкретную задачу.
- Тринокуляр. Позволяет одновременно подключать окуляры и цифровую камеру, переключая ход лучей.
- Координатная платформа. Обеспечивает перемещение образца по осям X и Y.
- Осветитель. Светодиодный источник белого света формирует коллимированный пучок для равномерной засветки поля зрения.
- Открытая архитектура. Пространство под объективом оставлено свободным, что позволяет интегрировать дополнительные оптические компоненты, манипуляторы или флуоресцентные модули.
- Модификация с электроприводом. Позволяет перемещать координатных столик по трем осям и переключать объективы одним нажатием.
- LB-SAMM - полная комплектация: предустановленная цветная камера и объективы.
- LB-SAMM-U - базовая комплектация для пользователей, желающих использовать собственные компоненты.
- LB-SAME - комплектация с электроприводом рабочего столика и револьвера объективов.
| Параметр | Значение | Ед. измерения | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Модель | LB-SAMM | LB-SAMM-U | |||||||||
| Длина корпуса | 400 | мм | |||||||||
| Источник света | LED, 5700-6500 К, 3,4 Вт | ||||||||||
| Тип освещения | Верхнее освещение (отражённый свет) | ||||||||||
| Координатная платформа (X × Y) | 80 × 54 | мм | |||||||||
| Точность платформы | 100 | мкм | |||||||||
| Держатель объективов | 5-позиционный револьвер, резьба RMS | ||||||||||
| Предустановленные объективы | 10Х, 20Х | не входят в комплект | |||||||||
| Камера |
8,3 МП цветная, C-Mount, пиксель 2,9 мкм |
C-Mount камера не входит в комплект |
|||||||||
| Насадка |
Тринокулярная с фототубусом C-Mount, окуляры 10Х, тубус-линза 1Х |
||||||||||
Технические характеристики электрической модификации LB-SAME:
| Параметр | Значение | Ед. измерения |
|---|---|---|
|
Конструкция
|
Модульная, с электроприводом | |
|
Высота направляющей основного штатива
|
400 | мм |
|
Источник света
|
Светодиодный точечный источник; цветовая температура 6000-7000 K, входной ток 0,68 А | |
|
Увеличение штатного объектива
|
10× | |
|
Револьвер объективов и интерфейс
|
Пятипозиционный электрический револьвер; интерфейс C-mount; переключение объективов кнопками контроллера | |
|
Камера
|
Цветная, 8,3 Мп; размер пикселя 2,9 мкм | |
|
Насадка
|
Окуляры 10×; тубус-линза 1× | мм |
|
Размеры площадок столиков
|
175 × 175 / 150 × 135 | |
|
Диапазоны перемещения
|
30 / 20 | мм |
|
Допустимые нагрузки
|
10 / 3 | кг |
|
Разрешение перемещения
|
2 | мкм |
|
Максимальная скорость перемещения
|
5 | мм/с |
|
Повторяемость позиционирования
|
±5 | мкм |
| Наименование | Артикул | Характеристики |
|---|---|---|
|
1. Конструктивные элементы
|
||
|
Вертикальная стойка микроскопа
|
MSB350 |
Высота направляющей: 350 мм;
С осветительным плечом для верхнего освещения; Количество: 1 шт. |
|
2. Модуль освещения
|
||
|
Адаптер
|
SM1-38A |
Внутренняя и внешняя резьба SM1;
Длина резьбы: 38 мм; Количество: 1 шт. |
|
Регулируемый адаптер
|
SM1-20VT |
Внутренняя и внешняя резьба SM1;
Регулируемая длина до 20 мм; Количество: 1 шт. |
|
Адаптер
|
SM1-50D |
Внутренняя и внешняя резьба SM1;
Длина: 50 мм, с наружной канавкой; Количество: 1 шт. |
|
Регулируемая ирисовая диафрагма
|
SM1DP12-1B |
Диаметр отверстия: 1-12 мм;
Ручное управление; Внутренняя и внешняя резьба SM1; Количество: 1 шт. |
|
Адаптер
|
SM1-75D |
Внутренняя и внешняя резьба SM1;
Длина: 75 мм, с наружной канавкой; Количество: 1 шт. |
|
Адаптер для LED-источника
|
SM1-A14 |
Для LB-PL0859-W;
Внешняя резьба SM1; Количество: 1 шт. |
|
Контроллер постоянного тока
|
LB-CL0503B-4T |
4 канала выхода;
Общая мощность: 30 Вт; Количество: 1 шт. |
|
Точечный светодиодный источник
|
LB-PL0859-W |
Цветовая температура: 5700-6500 К;
Мощность: 3,4 Вт; Количество: 1 шт. |
|
Плосковыпуклая линза
|
CX10615-A |
Материал: N-BK7;
Диаметр: 25,4 мм; Фокусное расстояние: 150,0 мм; Просветляющее покрытие для диапазона: 400-700 нм; Количество: 1 шт. |
|
Ахроматическая линза
|
AD406-A |
Материал: N-BAF10 / N-SF10;
Диаметр: 25,4 мм; Фокусное расстояние: 50,0 мм; Просветляющее покрытие для диапазона: 400-700 нм; Количество: 1 шт. |
|
Ахроматическая линза
|
AD405-A |
Материал: N-BAF10 / N-SF6HT;
Диаметр: 25,4 мм; Фокусное расстояние: 30,0 мм; Просветляющее покрытие для диапазона: 400-700 нм; Количество: 1 шт. |
|
3. Модуль образца
|
||
|
Держатель образца
|
MSXY-B |
Для предметных стёкол;
Количество: 1 шт. |
|
Адаптер для транслятора
|
MSXY-A |
D1Y "ласточкин хвост";
Для самосборного микроскопа; Количество: 1 шт. |
|
Ручной XY-транслятор
|
MSXY |
Ручная XY-платформа для микроскопа;
Количество: 1 шт. |
|
5-позиционный револьвер объективов
|
FOF1 |
Количество: 1 шт.
|
|
Кронштейн
|
DMAS |
Для держателей DOF и FOF1;
Количество: 1 шт. |
|
Ручной держатель
|
MFR-B |
Совместим с кронштейном DMAS; Монтаж сверху и снизу;
Количество: 1 шт. |
|
4. Модуль электрической модификации (только для модели LB-SAME)
|
||
|
Опорный кронштейн
|
GRB250 |
Для направляющей 66 мм;
Длина: 250 мм; Количество: 1 шт. |
|
Оптический стержень
|
ER100 |
Диаметр: 38 мм;
Соединение типа «ласточкин хвост»; Длина: 100 мм; Количество: 1 шт. |
|
Кольцевой кронштейн
|
RHA |
Для предметных стекол диаметром 110 мм;
Количество: 1 шт. |
|
Круглый держатель
|
CSS |
Для предметных стекол;
Совместим с кольцевым кронштейном RHA; Количество: 1 шт. |
|
Оптическая плита
|
MBB-3060 |
Размер: 600 × 300 × 12,7 мм;
Со сквозными отверстиями M6; Количество: 1 шт. |
|
Адаптер
|
SM1-RMSA |
Наружная резьба: SM1;
Внутренняя резьба: RMS; Количество: 1 шт. |
|
Адаптер
|
SM1-CB |
Наружная резьба: C-mount;
Внутренняя резьба: SM1; Количество: 1 шт. |
|
Трехосевой контроллер
|
EM-CS5-3 |
Для пятифазных двигателей;
Количество: 1 шт. |
|
Трехосевой джойстик
|
EMJC3 |
Интерфейс: USB HID;
Количество: 1 шт. |
|
Специальный адаптер
|
FOF1-2-2-MPS |
Для узла пятипозиционного револьвера;
Количество: 1 шт. |
|
Специальная опорная плита
|
LB-EAMM-01-MPS |
Опорная плита основного корпуса;
Количество: 1 шт. |
|
Специальная монтажная пластина
|
LB-EAMM-03-MPS |
Количество: 1 шт.
|
|
Специальная монтажная пластина
|
LB-EAMM-04-MPS |
Количество: 1 шт.
|
|
Специальная монтажная пластина
|
LB-EAMM-05-MPS |
Количество: 1 шт.
|
|
Моторизированный столик
|
JYA150-30-C |
Ход: 30 мм;
Количество:2 шт. |
|
Моторизированный столик
|
JYA100-20-C |
Ход: 20 мм;
Количество: 1 шт. |
|
Электрический револьвер объективов
|
EMOP-MPS |
Специальное исполнение;
Пять позиций; Количество: 1 шт. |
|
5. Модуль визуализации и регистрации
|
||
|
Камера
|
U3-830B4 |
Интерфейс: USB 3.0;
Разрешение: 8,3 МП; Размер пикселя: 2,9 × 2,9 мкм; Количество: 1 шт. |
|
Тринокуляр
|
TE-B |
С окулярами 10Х;
Количество: 1 шт. |
|
Блок фильтров
|
MRF1-MF2 |
Для осветительного блока верхнего освещения;
Количество: 1 шт. |
|
Осветительный блок верхнего освещения
|
MRF1 |
Для установки блока фильтров;
Количество: 1 шт. |
|
Ахроматический объектив
|
OPLN10X |
Числовая апертура: 0,25;
Увеличение: 10Х; Рабочее расстояние: 10,6 мм; Количество: 1 шт. |
- Лабораторные практикумы по микроскопии.
- Исследования в отражённом свете (материаловедение).
- Флуоресцентная микроскопия.
- Обучение модульной оптике и построению микроскопов.
- Быстрое прототипирование визуализационных систем.
