SIM-FL-300 - система флуоресцентной визуализации SIM
- Поперечное разрешение до 140 нм (вдвое выше дифракционного предела).
- Скорость регистрации до 200 кадров/с.
- Гибкая конфигурация лазерных источников: 405, 488, 561, 640 нм.
- Поле зрения Ø86 мкм с объективом 60×/NA 1,42.
- Высокая чувствительность.
- Встроенный поляризационный модуль.
- Модульная конструкция.

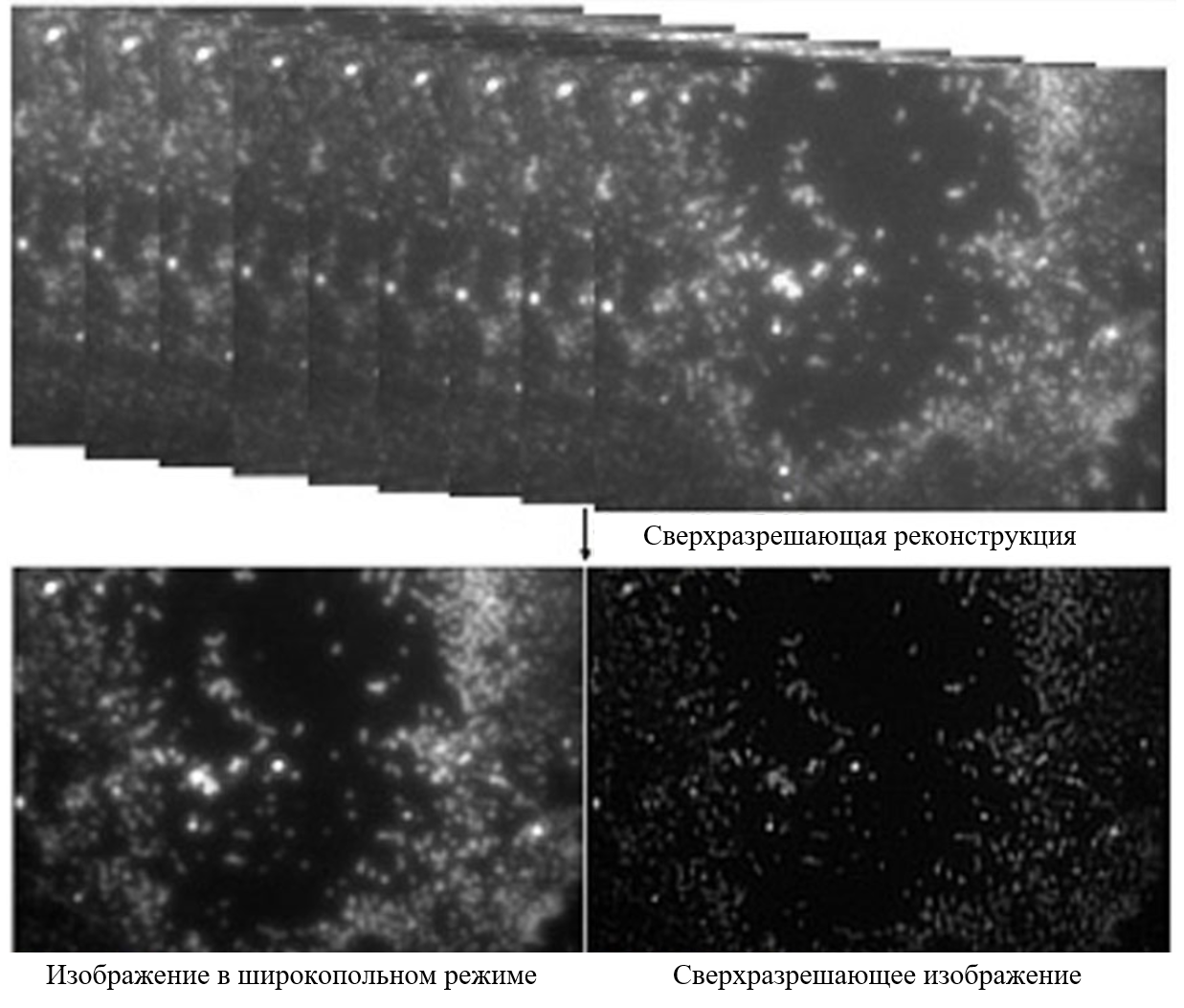

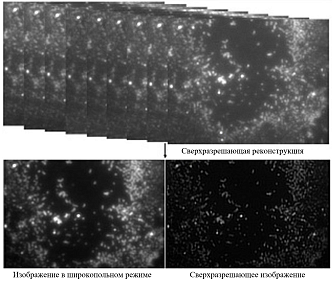

При освещении образца структурированным пучком высокочастотная информация о пространственных деталях, недоступная для обычной флуоресцентной микроскопии, смещается в область пропускания оптической системы за счёт эффекта муаровых полос. Последующая вычислительная реконструкция позволяет извлекать эту информацию и восстанавливать изображение с разрешением, вдвое превышающим дифракционный предел (~140 нм на длине волны 561 нм).

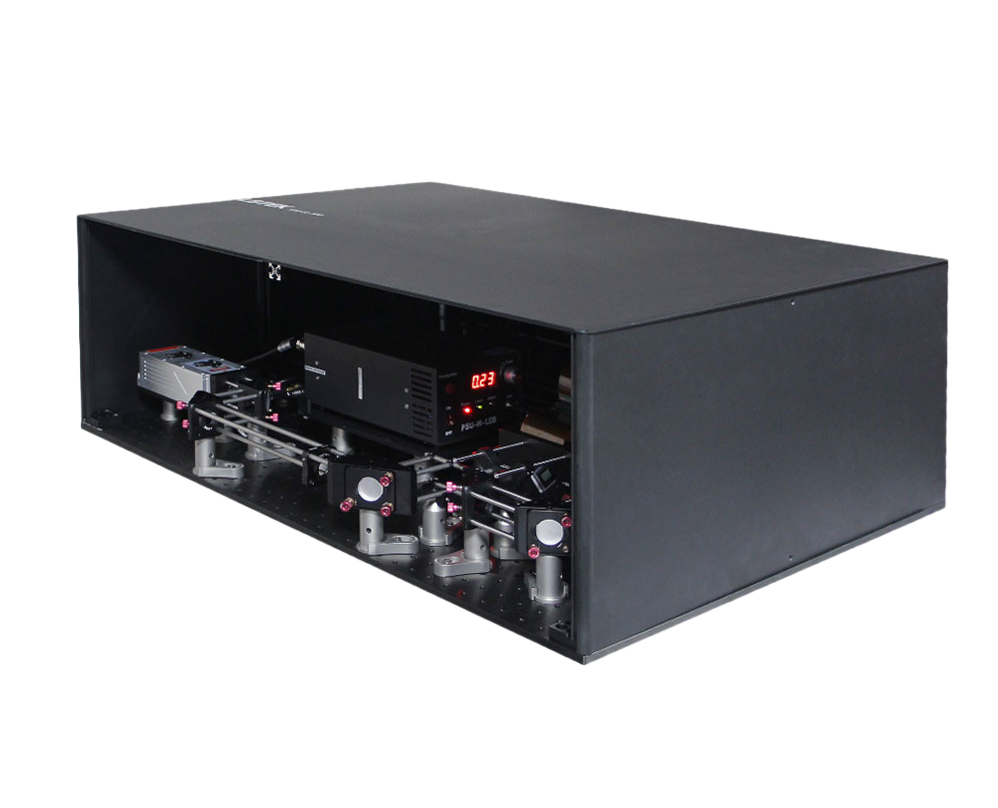

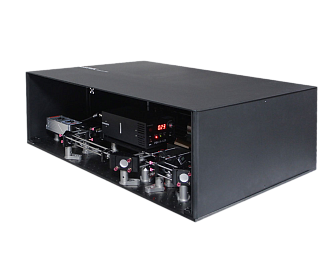

Система SIM-FL-300 реализует данный принцип в компактном, полностью интегрированном исполнении. Все оптические компоненты смонтированы на единой алюминиевой плите размером 900×800 мм, что обеспечивает механическую стабильность и удобство транспортировки. Управление аппаратными модулями и синхронизация съёмки осуществляются через единое программное обеспечение, позволяющее оперативно настраивать параметры визуализации и проводить автоматическую реконструкцию.
Ключевые особенности:- Модуль DMD: 1920×1080 элементов, размер пикселя 7,56 мкм, обеспечивает генерацию структурированного паттерна с регулируемой глубиной модуляции (1-8 уровней серого).
- Высокоскоростная sCMOS-камера: разрешение 2048×2048 пикселей. Обеспечивает регистрацию слабых флуоресцентных сигналов при минимальной экспозиции.
- Поляризационный контроль: пассивный модуль обеспечивает поляризационную чистоту на задней фокальной плоскости объектива с PER >40:1, что важно для достижения высокого контраста модуляции.
- Фокусировка: комбинация грубой (ручной) и точной (пьезоэлектрической) фокусировки с использованием трёхосевого транслятора.
- Масштабируемость: система допускает модернизацию, что делает её универсальным инструментом для исследовательских лабораторий.
| Параметр |
Значение |
Ед. изм. | |
|---|---|---|---|
| Модель | SIM-FL-300 | SIM-FL-300-SC |
|
| Лазерные источники | 561 | 405 / 488 / 640 | нм |
| Поперечное разрешение | 140 (на 561 нм) |
|
нм |
| Скорость визуализации | 200-0,1 | 200-0,1 | fps |
| Временное разрешение | 5 | мс | |
| Поле зрения |
Ø86 |
мкм | |
| Камера: разрешение |
2048 × 2048 |
пикс. | |
| Камера: размер пикселя |
6,5 |
мкм | |
| Камера: QE (пик) |
95 @600 |
% / нм | |
| DMD: разрешение |
1920 × 1080 |
|
|
| DMD: размер пикселя |
7,56 |
мкм | |
| DMD: уровни серого |
1-8 |
|
|
|
Объектив (стандартная конфигурация) |
60Х, NA 1,42 |
|
|
| MCNR |
> 4,0 |
|
|
| Габариты (Д×Ш×В) |
900 × 800 × 342,7 |
мм | |
- Биомедицинские исследования.
- Изучение внутриклеточных процессов.
- Материаловедение, анализ наноструктур и поверхностей.
- Мультиплексная визуализация биомаркеров.
