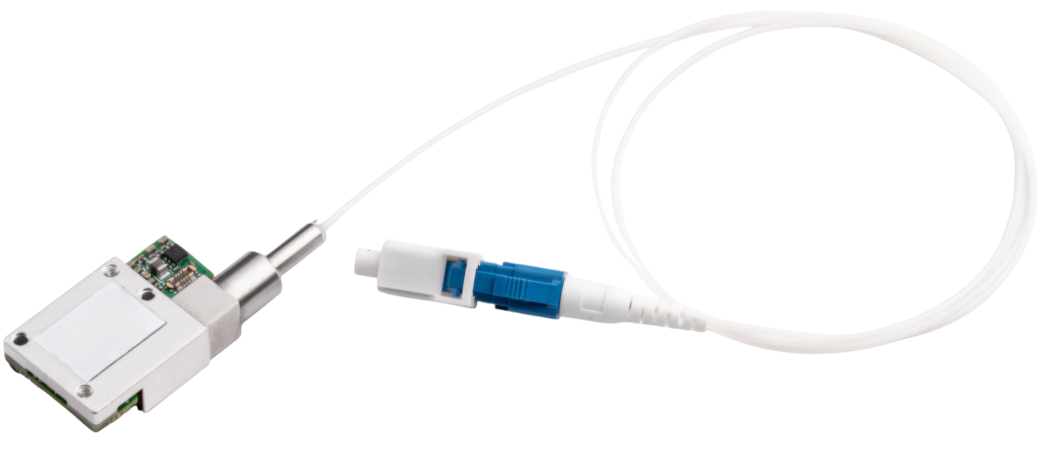

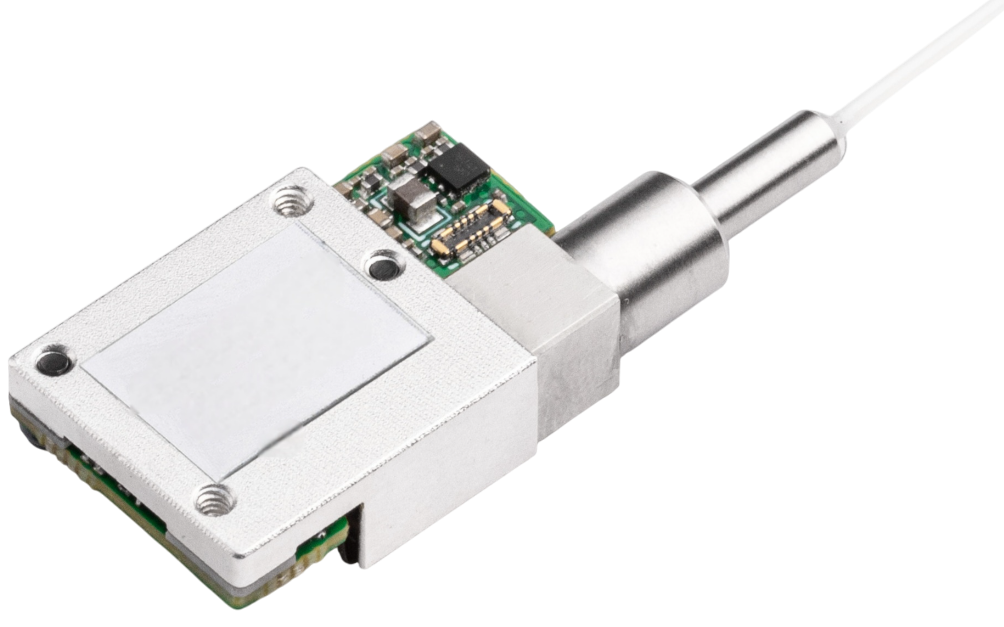

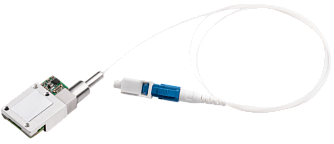

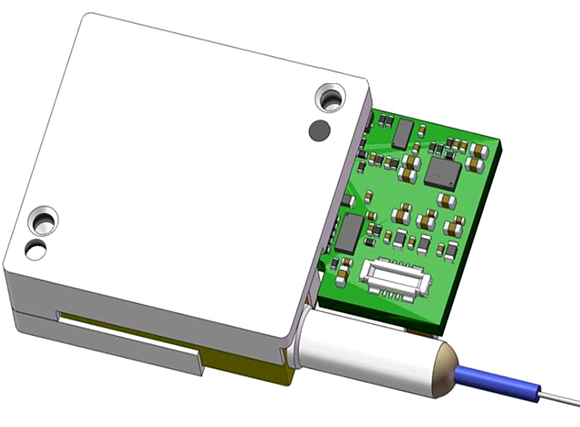

NITLA-C-17 - перестраиваемый лазерный модуль, С-диапазон
NITLA-C-17 - серия перестраиваемых источников излучения для C-диапазона.
- Диапазон перестройки 1524,50 - 1572,06 нм.
- Выходная оптическая мощность до 17 дБм.
- Разнесение каналов 0,1 ГГц.
Производитель: LD-PD
Лазерные модули NITLA-C-17 представляют собой перестраиваемые источники излучения C-диапазона. Они характеризуются узкой шириной спектральной линии, высокой выходной мощностью, линейной перестройкой длины волны и низким уровнем шума интенсивности. Благодаря этому модули NITLA-C-17 отлично подходят для использования в оптической когерентной связи, кремниевой фотонике и лидарных системах.
Особенности:
- Технология внешнего резонатора повышает стабильность и качество излучения.
- Высокая выходная мощность при выводе в волокно с сохранением поляризации.
- Низкий уровень относительного шума интенсивности (менее -145 дБ/Гц).
- Узкая ширина спектральной линии.
- Линейная перестройка длины волны.
| Параметр | Мин. | Тип. | Макс. | Ед. измерения | |
|---|---|---|---|---|---|
| Оптические характеристики | |||||
| Частота | 190,70 | - | 196,65 | ТГц | |
| Длина волны | 1524,50 | - | 1572,06 | нм | |
|
Погрешность частоты |
BOL | -1,5 | - | +1,5 | ГГц |
| EOL | -2,5 | - | +2,5 | ||
| Выходная мощность | 13 | - | 17 | дБм | |
| Изменение выходной мощности в диапазоне перестройки | - | - | 1 | дБ | |
|
Точность выходной мощности |
BOL | - | - | ±0,5 |
дБ |
| EOL | - | - | ±1,0 | ||
| Относительный шум интенсивности (RIN) | - | - | -145 | дБ/Гц | |
| Коэффициент подавление боковой моды (SMSR) | 45 | - | - | дБ | |
| Ширина спектральной линии | - | - | 100 | кГц | |
| Оптическая изоляция | 25 | - |
|
дБ | |
| Коэффициент поляризационной экстинкции в диапазоне перестройки | 20 | - | - | дБ | |
| Разнесение каналов | 0,1 | - | - | ГГц | |
|
Абсолютные предельные значения |
|||||
| Температура хранения | -40 | - | +85 | °C | |
| Рабочая температура | -5 | - | +75 | °C | |
| Рассеивание мощности | - | - | 3,7 | Вт | |
| Относительная влажность | 5 | - | 85 | % | |
| Напряжение на контактах | -0,5 | - | Vcc+0,3 | В | |
| Напряжение питания | -0,3 | - | 3,6 | В | |
| Электрические и механические характеристики |
|
|
|||

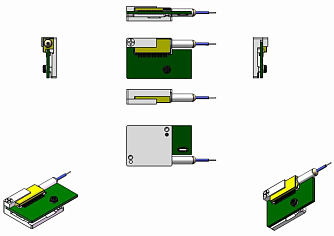

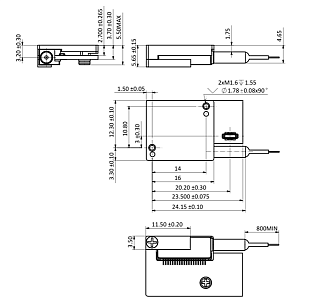

| Габариты | 25x15,6x5,65 | мм | |||
| Тип волокна | PANDA или другое | - | |||
| Минимальный радиус изгиба волокна | ≥5 | мм | |||
| Длина волокна | 100±10 | см | |||
| Тип коннектора | LC/UPC | - | |||
| Ориентация поляризации | Параллельно медленной оси | - | |||
| Электрический интерфейс | Molex 5054761010 | - | |||
- Когерентная оптическая связь.
- Кремниевая фотоника.
- Тестирование в С-диапазоне
- LiDAR.
- Лабораторные и научные исследования.
