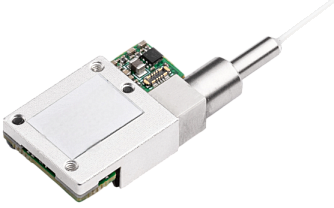

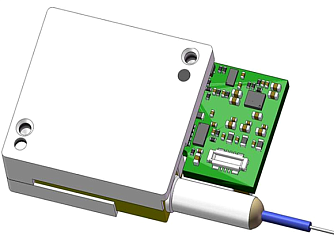

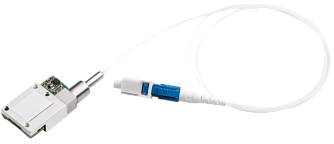

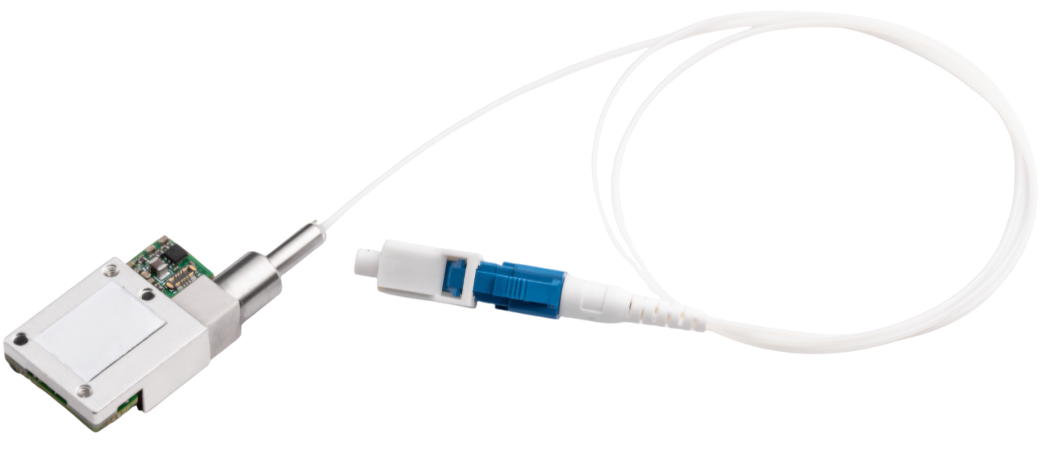

NITLA-L-17 - перестраиваемый лазерный модуль, L-диапазон
NITLA-L-17 - серия перестраиваемых источников излучения для L-диапазона.

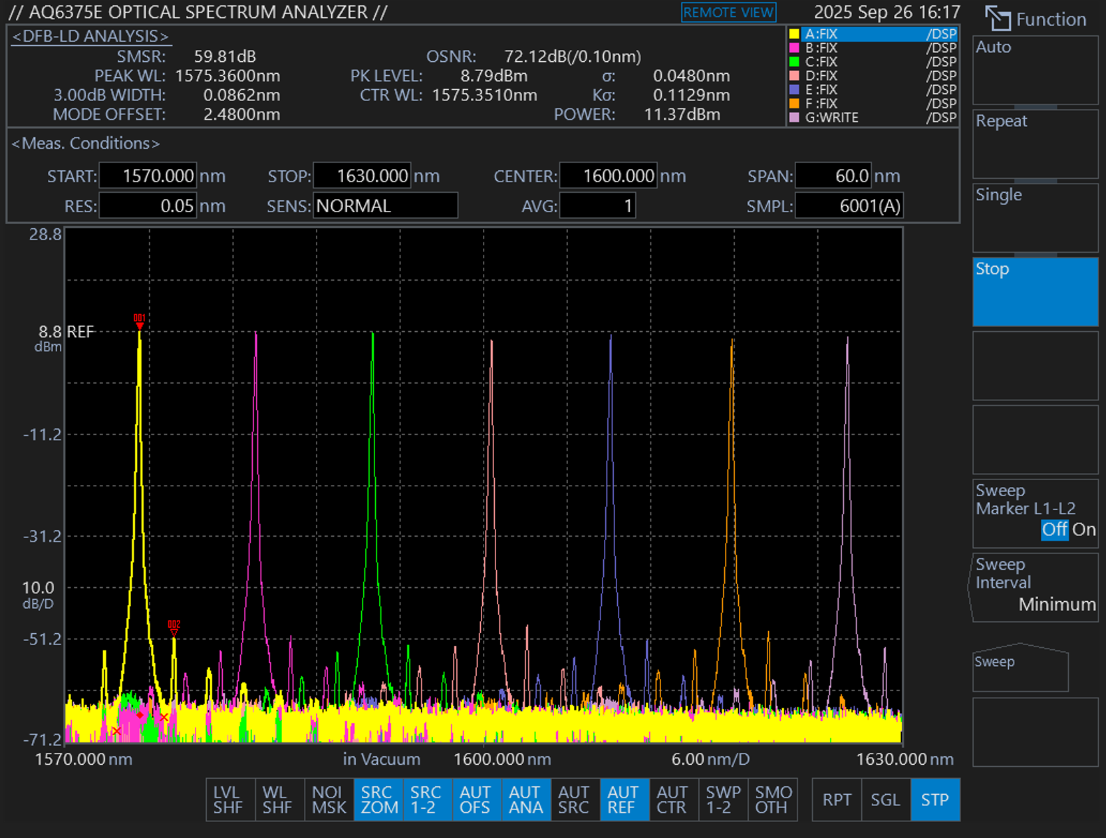

- Диапазон перестройки 1570 - 1630 нм.
- Выходная оптическая мощность до 16 дБм.
- Разнесение каналов 0,1 ГГц.
Производитель: LD-PD
Лазерные модули NITLA-L-17 представляют собой перестраиваемые источники излучения L-диапазона на основе технологии внешнего резонатора. Они характеризуются узкой шириной спектральной линии, высокой выходной мощностью в волокне с сохранением поляризации, линейной перестройкой длины волны и чрезвычайно низким уровнем относительных шумов интенсивности. Благодаря этому модули NITLA-L-17 являются оптимальным выбором для использования в системах когерентной оптической связи, кремниевой фотонике и в качестве высокоточного источника в лидарных системах.
Особенности:- Высокая выходная мощность при выводе в PM-волокно.
- Низкий уровень относительных шумов интенсивности (RIN менее -145 дБ/Гц).
- Узкая ширина спектральной линии.
- Линейная перестройка длины волны.

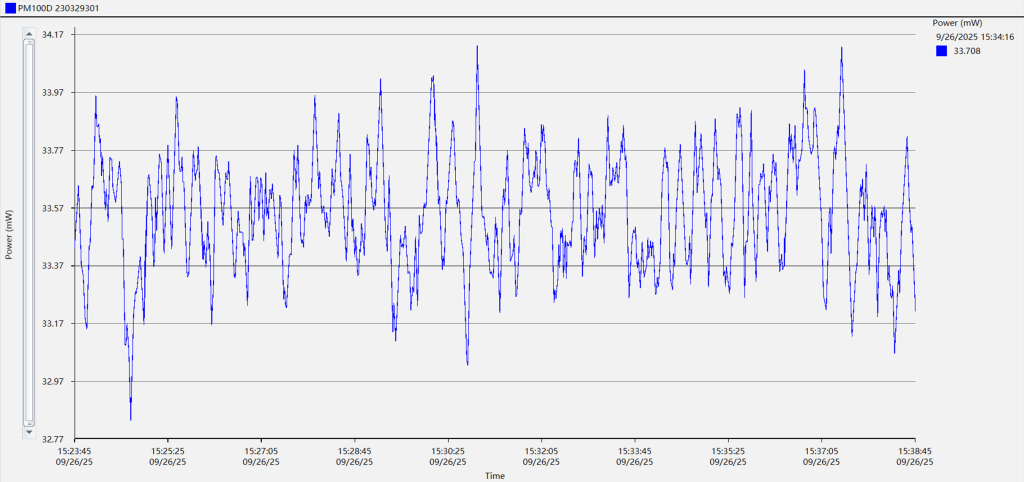

Стабильность мощности

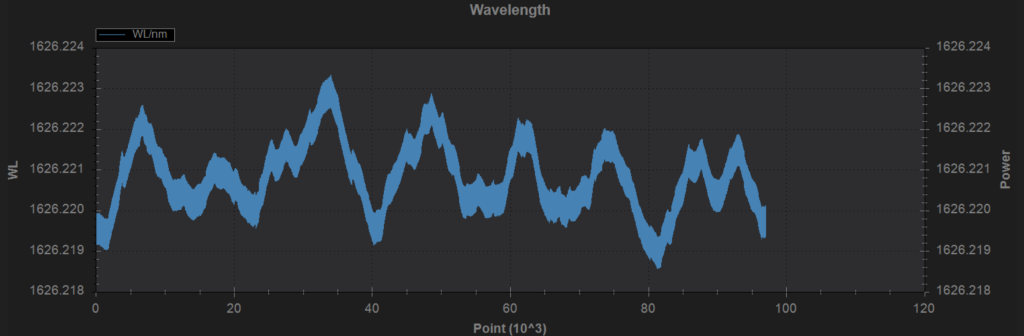

Стабильность длины волны
| Параметр | Мин. | Тип. | Макс. | Ед. измерения | |
|---|---|---|---|---|---|
| Оптические характеристики | |||||
| Частота | 184350 | - | 190300 | ГГц | |
| Длина волны | 1570 | - | 1630 | нм | |
|
Погрешность частоты |
BOL | -1,5 | - | +1,5 | ГГц |
| EOL | -2,5 | - | +2,5 | ||
| Выходная мощность | 13 | - | 16 | дБм | |
| Изменение выходной мощности в диапазоне перестройки | - | - | 1 | дБ | |
|
Точность выходной мощности |
BOL | - | - | ±0,5 |
дБ |
| EOL | - | - | ±1,0 | ||
| Относительный шум интенсивности (RIN) | - | - | -145 | дБ/Гц | |
| Коэффициент подавление боковой моды (SMSR) | 45 | - | - | дБ | |
| Ширина спектральной линии | - | - | 100 | кГц | |
| Оптическая изоляция | 25 | - |
|
дБ | |
| Коэффициент поляризационной экстинкции в диапазоне перестройки | 15 | - | - | дБ | |
| Разнесение каналов | 0,1 | - | - | ГГц | |
|
Абсолютные предельные значения |
|||||
| Температура хранения | -40 | - | +85 | °C | |
| Рабочая температура | -5 | - | +75 | °C | |
| Рассеивание мощности | - | - | 3,7 | Вт | |
| Относительная влажность | 5 | - | 85 | % | |
| Электрические и механические характеристики | |||||

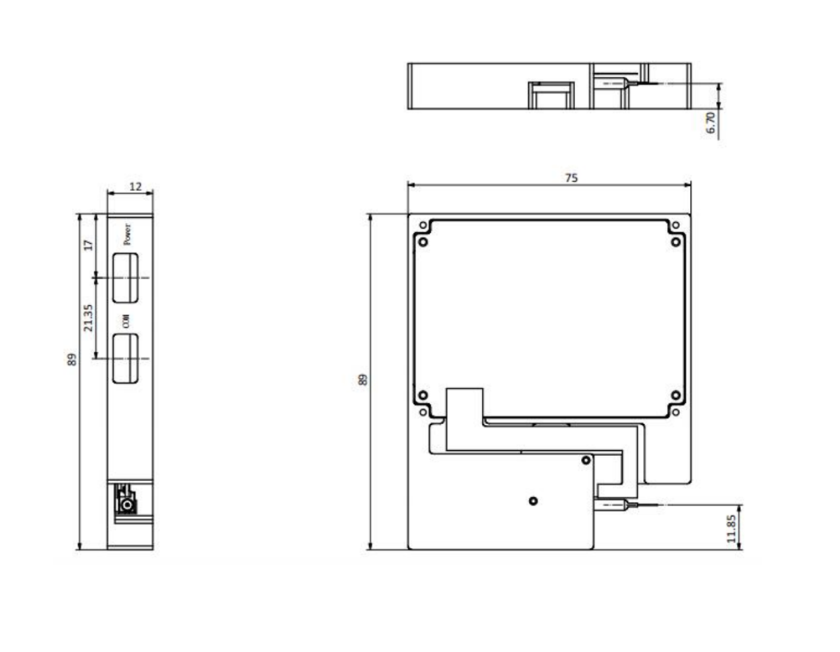

| Габариты | 89x75x12 | мм | |||
| Тип волокна | PANDA или другое | - | |||
| Минимальный радиус изгиба волокна | ≥5 | мм | |||
| Длина волокна | 100±10 | см | |||
| Тип коннектора | LC/UPC | - | |||
| Ориентация поляризации | Параллельно медленной оси | - | |||
| Электрический интерфейс | Molex 5054761010 | - | |||
- Когерентная оптическая связь.
- Кремниевая фотоника.
- Тестирование и измерения в L-диапазоне.
- LiDAR-системы.
- Лабораторные и научные исследования.
