VS-18G-630 - регулируемая СВЧ линия задержки

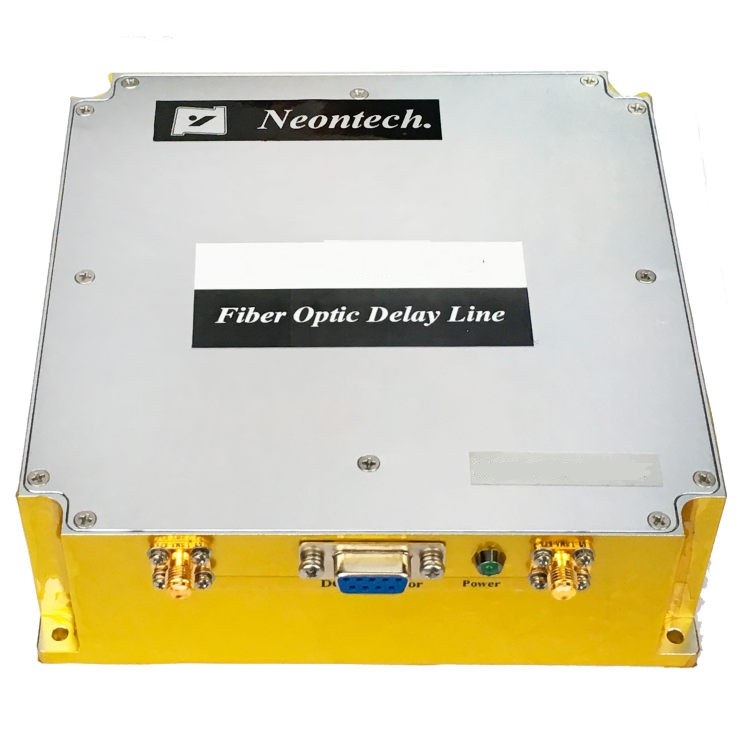

VS-18G-630 - регулируемая СВЧ линия задержки.
- Диапазон частот 12 - 18 ГГц.
- Время задержки 65 - 630 нс.
- Диапазон температур 10 - 40 ℃.
- Неравномерность амплитуды ± 2,5 дБ.
Производитель: NEON
Волоконно-оптические линии задержки VS-18G-630 обеспечивают высокую производительность для тестирования радиолокационных систем, обработки сигналов, создания фазированных антенных решеток, моделирования антенн и измерения фазового шума. Устройства эффективно работают во всех частотных диапазонах S/C/X/Ku с минимальными вносимыми потерями, высоким динамическим диапазоном и надежной электромагнитной изоляцией.
Особенности:
- Диапазон частот от 12 до 18 ГГц.
- Время задержки от 65 - 630 нс.
- Высокий динамический диапазон.
- Применение в широком диапазоне температур.
- Низкая амплитуда отклика.
| Параметр | Мин. | Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|
|
Диапазон частот
|
12 | - | 18 | ГГц |
|
Неравномерность амплитудной характеристики
|
- | - | ±2,5 | дБ |
|
Время задержки сигнала
|
65 | - | 630 | нс |
|
Точность задержки сигнала
|
-5 | - | +5 |
‰ |
|
Вносимые потери
|
- | - | 130 | дБ |
|
КСВН на входе
|
- | - | 2,2 | - |
|
КСВН на выходе
|
- | - | 2,2 | - |
|
Сопротивление
|
- | 50 | - | Ом |
|
Время переключения
|
- | - | 20 | мс |
|
Диапазон рабочих температур
|
10 | -4 | 0 | °C |
|
Диапазон температур хранения
|
0 | - | 50 | °C |
- Тестирование/калибровка радаров.
- Обработка сигналов.
- Радиоэлектронная борьба (РЭБ).
- Фазированные антенные решетки.
- Моделирование антенн.
