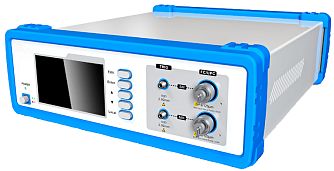

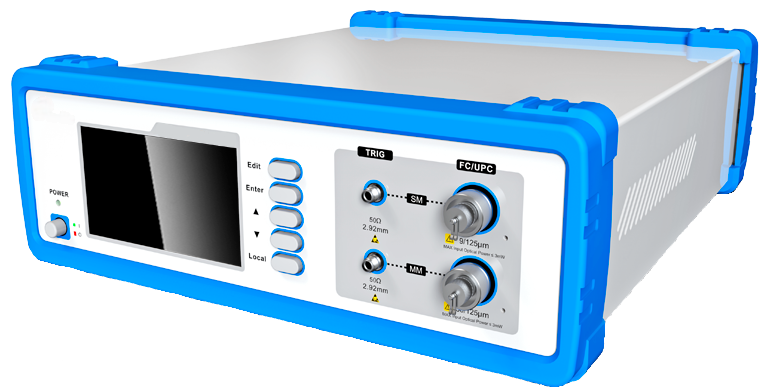

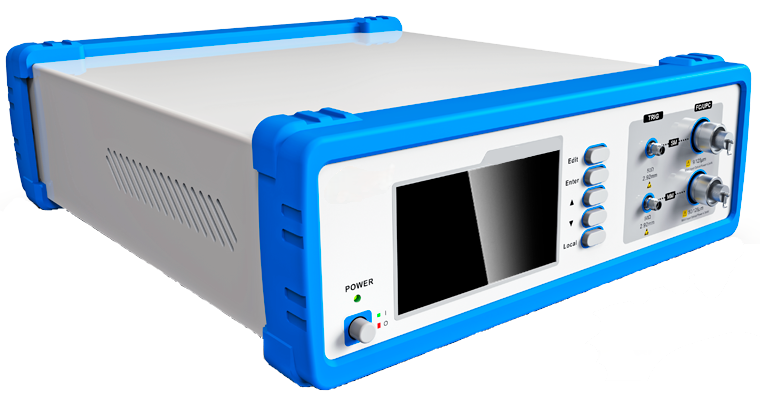

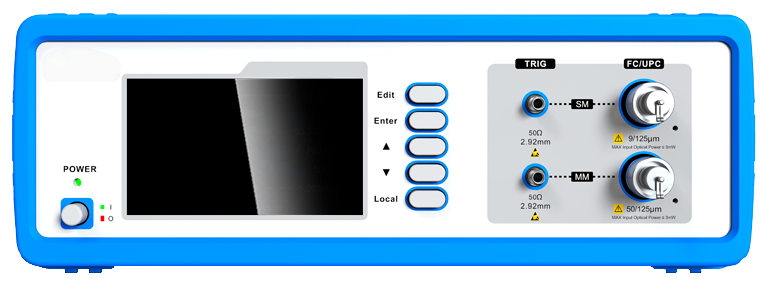

100G2CDR - восстановитель тактового сигнала
Восстановитель тактовых сигналов 100G2CDR.
- Тип модуляции сигналов: NRZ/PAM4.
- Диапазон длин волн: 800 - 1650 нм.
- Скорость передачи данных: 24,33 - 28,05 / 49,76 - 56 Гбод.
- Амплитуда восстановленного синхроимпульса: 250 мВт.
- Полоса пропускания петли обратной связи: 4 МГц.
100G2CDR - высокопроизводительный восстановитель тактовых сигналов с низким джиттером. Устройство выполняет восстановление электрических тактовых сигналов стандартов NRZ ("без возвратов к нулю") и PAM4 (четырехуровневая импульсная амплитудная модуляция). Восстановители тактовых сигналов идеально подходят для тестирования большинства приемников и передатчиков на соответствие стандартам.
Особенности:
- Скорость передачи данных: 24,33 - 28,05 / 49,76 - 56 Гбод.
- Широкий диапазон длин волн: 800 - 1650 нм.
- Низкий случайный джиттер.
- Быстрый захват частоты, поддержка автоматического захвата.
- Совместимость с одномодовым и многомодовым волокном.
- Высокая чувствительность детектирования сигнала.
- Простота в эксплуатации.
- Поддерживает анализ целостности сигналов высокоскоростных оптических устройств и модулей.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Тип модуляции сигнала | NRZ / PAM4 | - |
| Диапазон скоростей передачи данных | 24,33 - 28,05 | Гбод |
| 49,76 - 56 | ||
| Диапазон входных оптических уровней | -13...+4 (SM) | дБ |
| -10..+4 (MM) | ||
| Амплитуда восстановленного синхроимпульса | 250 (на один порт) | мВт |
| Полоса пропускания петли обратной связи | 4 | МГц |
| Коэффициент деления восстановленного синхроимпульса | 2/4/8/16/32 | - |
| Дополнительный функционал | Кнопки, LED-индикация | - |
| Интерфейс связи | RS-232, GPIB / LAN | - |
| Оптические интерфейсы | разъем FC/PC, 50/125 мкм (MM) | - |
| разъем FC/PC, 9/125 мкм (SM) | ||
| Интерфейс тактового сигнала | разъем 2,92 мм (мама) | - |
| Температура (рабочая / хранения) | 0 - 40 | °C |
| Питание | AC 100-240@50-60 Гц | В |
| Габариты (Ш×В×Г) | 306 × 112 × 366 | мм |
| Гарантия | 1 | год |
- Тестирование высокоскоростных оптических модулей.
- Испытания приемников и передатчиков на соответствие стандартам компьютерной и телекоммуникационной отрасли.
