10102CDR - восстановитель тактового сигнала

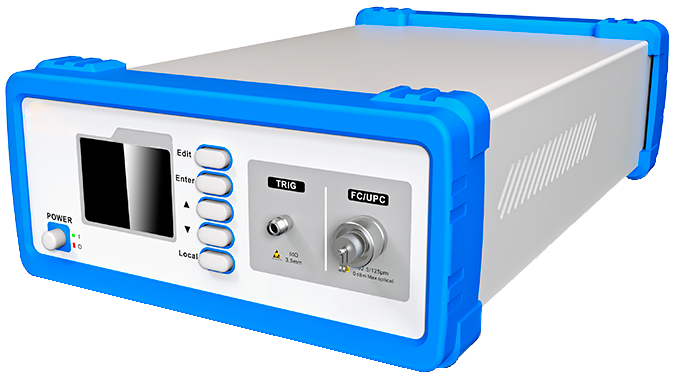

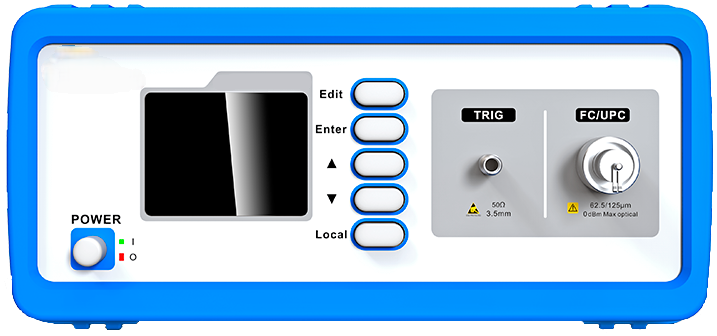

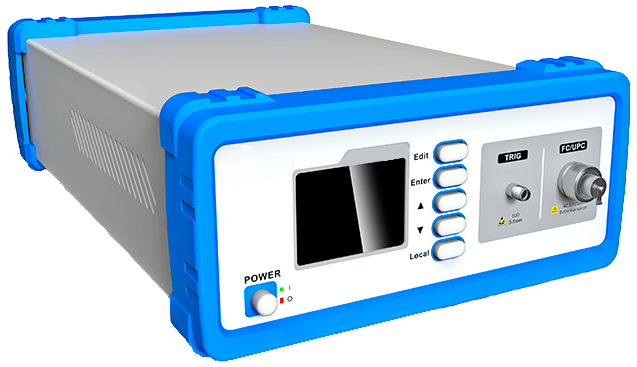

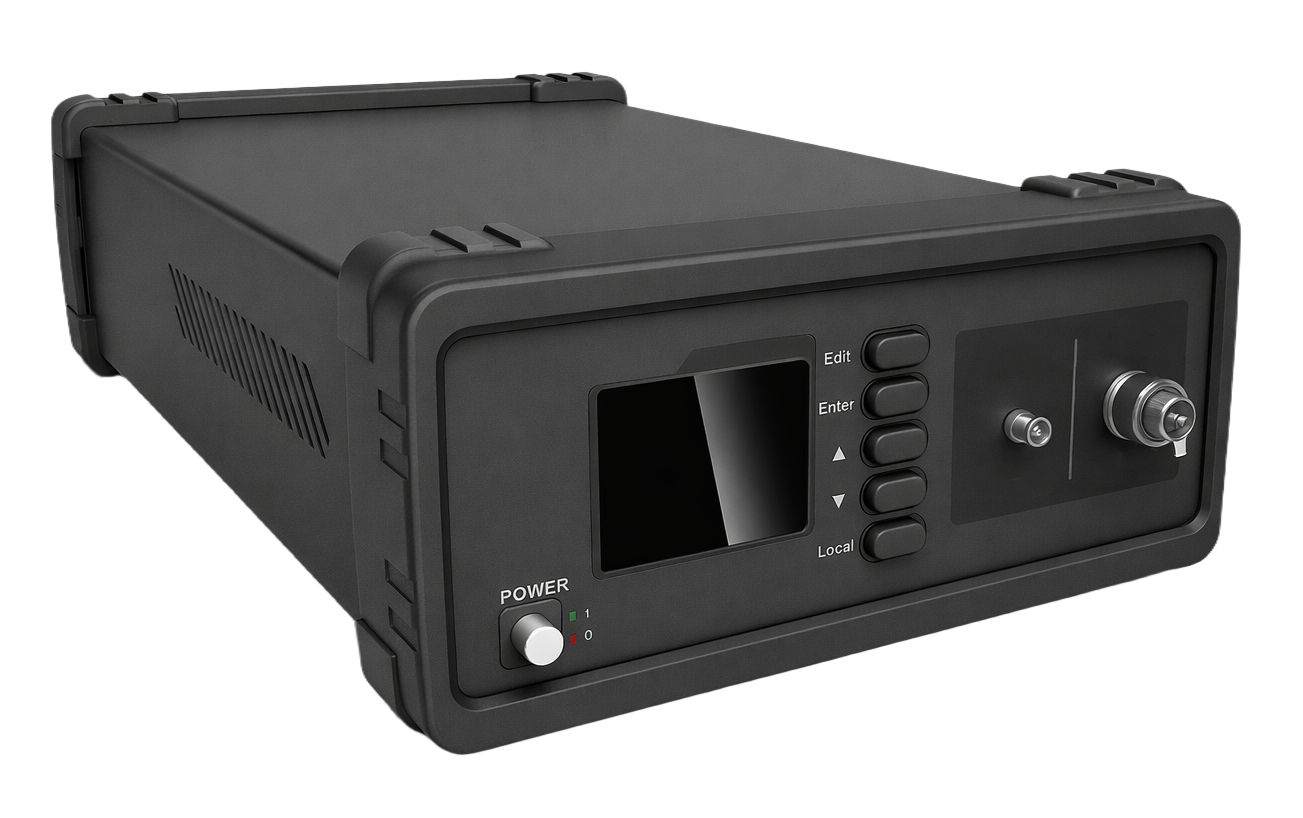

Восстановитель тактовых сигналов 10102CDR.
- Точность встроенного частотометра: ± 100 ppm.
- Скорость передачи данных: 6,5 Мбит/с - 11,3 Гбит/с.
- Амплитуда восстановленного синхроимпульса: 200 - 655 мВт.
- Диапазон входных оптических уровней: -15..0 дБ.
10102CDR - высокопроизводительный и экономичный восстановитель тактовых сигналов с низким джиттером. Восстановители тактовых сигналов идеально подходят для тестирования большинства приемников и передатчиков на соответствие стандартам, в сетях PON, а также в многоканальных оптоэлектрических испытательных стендах.
Особенности:
- Скорость передачи данных: 6,5 Мбит/с - 11,3 Гбит/с.
- Быстрый захват частоты, поддержка автоматического захвата.
- Автоматическое определение скорости передачи данных.
- Высокая чувствительность детектирования сигнала.
- Параметры джиттера превосходят требования протоколов SONET/DSH.
- Поддержка автоматической подстройки фазы тактового сигнала (при скорости передачи данных выше 5,65 Гбит/с).
- Индикация потери сигнала и потери захвата в реальном времени для удобного контроля.
- Поддерживает анализ целостности сигналов высокоскоростных оптических устройств и модулей.
Параметр | Значение | Ед. измерения |
---|---|---|
Диапазон скоростей передачи данных | 6,5 Мбит/с - 11,3 Гбит/с | - |
Диапазон входных оптических уровней |
-15...0 |
дБ |
Точность синхронизации |
± 100 |
ppm |
Время синхронизации | 0,5 - 24 | мс |
Выходной джиттер | 4,5 (OC‑192) | mUI |
5 (8GFC) | ||
2,5 (OC‑48, 12 кГц–20 МГц) | ||
0,7 (OC‑12, 12 кГц–5 МГц) | ||
0,2 (OC‑3, 12 кГц–1.3 МГц) | ||
Амплитуда восстановленного синхроимпульса | 200 - 655 | мВт |
Импеданс | 50 | Ом |
Тип интерфейса | AC (одиночный порт) | - |
Коэффициент деления восстановленного синхроимпульса | 2/4/8/16 | - |
Дополнительный функционал | Кнопки, LED-индикация | - |
Интерфейс связи | RS-232 | - |
Оптический интерфейс |
разъем FC/UC, 62,5/125 мкм |
- |
Электрический интерфейс | SMA (3,5 мм) | |
Температура (рабочая / хранения) | 0 - 40 | °C |
Питание | AC 100-240@50-60 Гц | В |
Габариты (Ш×В×Г) | 370 × 216 × 104 | мм |
Гарантия | 1 | год |
- Тестирование высокоскоростных оптических модулей.
- Испытания приемников и передатчиков на соответствие стандартам компьютерной и телекоммуникационной отрасли.
- Извлечение тактового сигнала в оптоэлектрических тестовых стендах.
- Тестирование модулей, используемых в пассивных оптических сетях.

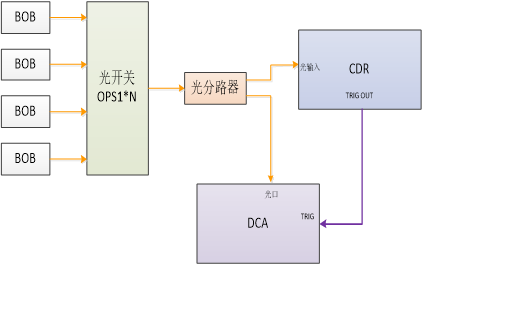

Рисунок 1. Схема тестового стенда с восстановителем тактового сигнала (CDR).
