25012CDR - восстановитель тактового сигнала

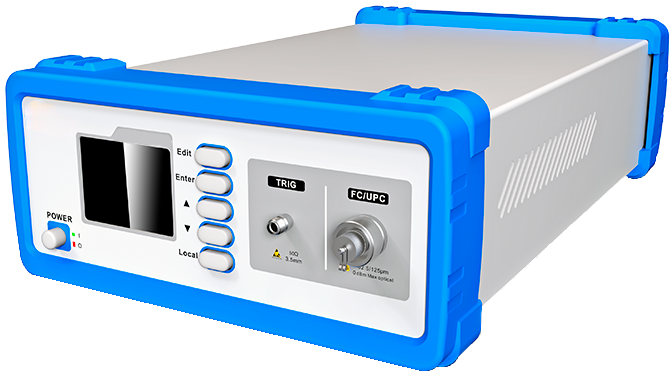

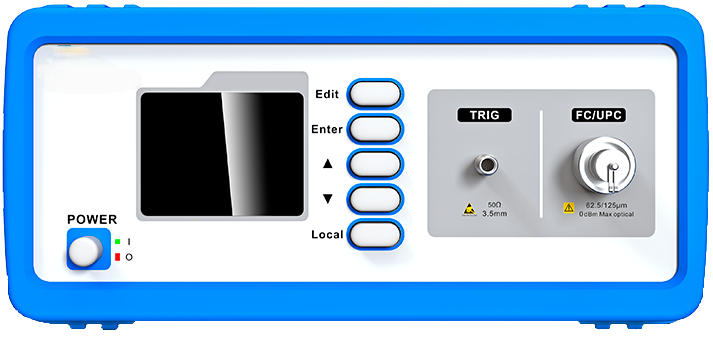

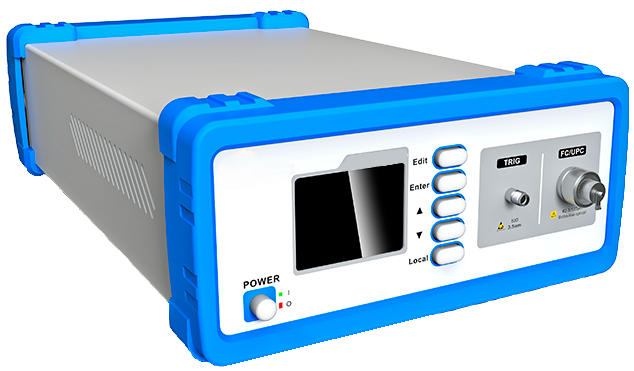

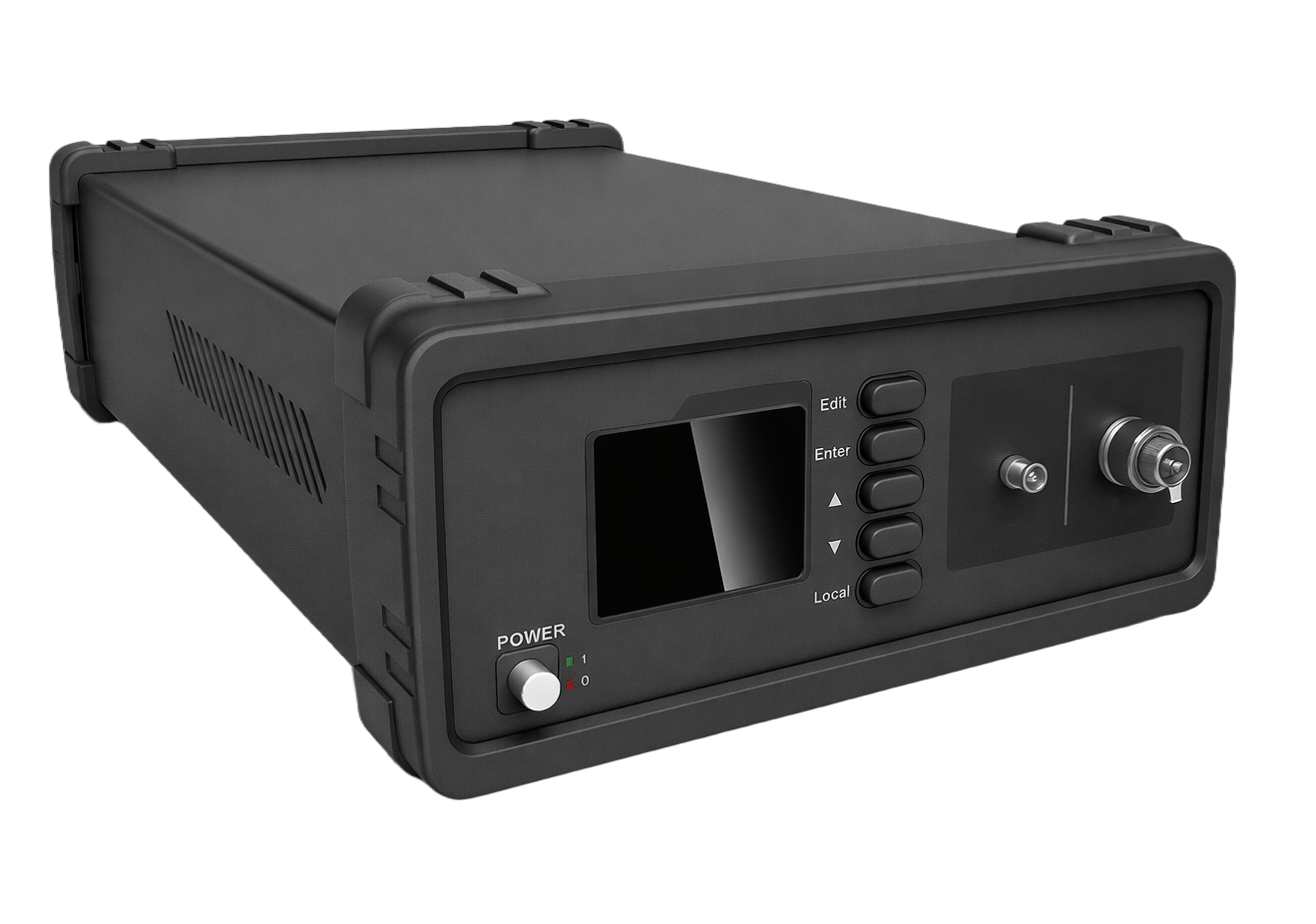

Восстановитель тактовых сигналов 25012CDR.
- Тип модуляции сигналов: NRZ/PAM4.
- Диапазон длин волн: 800 - 1650 нм.
- Скорость передачи данных: 24,33 - 28,5 Гбод.
- Амплитуда восстановленного синхроимпульса: 200 - 700 мВт.
- Диапазон входных оптических уровней: -10..0 дБ.
25012CDR - высокопроизводительный и экономичный восстановитель тактовых сигналов с низким джиттером. Устройство выполняет восстановление электрических тактовых сигналов стандартов NRZ ("без возвратов к нулю") и PAM4 (четырехуровневая импульсная амплитудная модуляция). Восстановители тактовых сигналов идеально подходят для тестирования большинства приемников и передатчиков на соответствие стандартам.
Особенности:
- Скорость передачи данных: 24,33 - 28,5 Гбод.
- Широкий диапазон длин волн: 800 - 1650 нм.
- Низкий случайный джиттер.
- Быстрый захват частоты, поддержка автоматического захвата.
- Совместимость с одномодовым и многомодовым волокном.
- Высокая чувствительность детектирования сигнала.
- Простота в эксплуатации.
- Поддерживает анализ целостности сигналов высокоскоростных оптических устройств и модулей.
Параметр | Значение | Ед. измерения |
---|---|---|
Диапазон скоростей передачи данных |
24,33 - 28,5 (NRZ) |
Гбод |
24,33 - 28,5 (PAM4) | Гбит/с | |
Диапазон входных оптических уровней |
-10...0 (SM/MM) |
дБ |
Амплитуда восстановленного синхроимпульса | 200 - 700 | мВт |
Коэффициент деления восстановленного синхроимпульса | 1/2,1/8,1/32,1/40 | - |
Дополнительный функционал | Кнопки, LED-индикация | - |
Интерфейс связи | RS-232 | - |
Оптический интерфейс |
разъем FC/UC, 62,5/125 мкм |
- |
Электрический интерфейс | SMA (3,5 мм) | |
Температура (рабочая / хранения) | 0 - 40 | °C |
Питание | AC 100-240@50-60 Гц | В |
Габариты (Ш×В×Г) | 370 × 216 × 104 | мм |
Гарантия | 1 | год |
- Тестирование высокоскоростных оптических модулей.
- Испытания приемников и передатчиков на соответствие стандартам компьютерной и телекоммуникационной отрасли.
- Извлечение тактового сигнала в оптоэлектрических тестовых стендах.

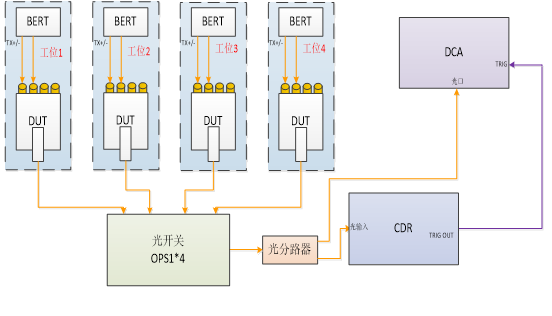

Рисунок 1. Схема тестового стенда с восстановителем тактового сигнала (CDR).
